Integrirano izolirano 24 V DC napajanje za merilne pretvornike

Pri načrtovanju merilnih in regulacijskih sistemov je pogosto treba poleg regulatorja zagotoviti tudi napajanje za zunanje merilne pretvornike ali senzorje. To običajno pomeni dodaten napajalnik, več ožičenja, več prostora v elektro omari in več komponent, ki jih je treba upoštevati pri montaži. Regulatorji SHINKO BCx2 omogočajo praktično rešitev z opcijo P24 – izolirano 24 V DC napajanje, ki je namenjena napajanju zunanjih merilnih pretvornikov in senzorjev.

Kaj je opcija P24?

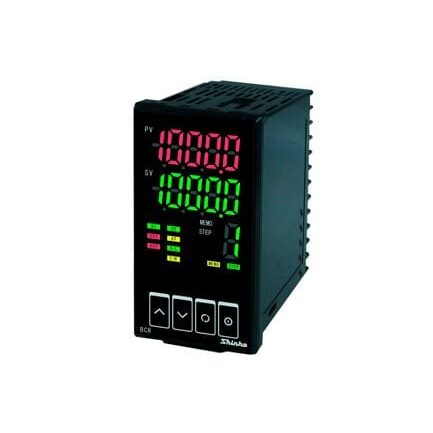

P24 je opcija pri regulatorjih SHINKO BCx2, ki omogoča integriran 24 V DC napajalni izhod za napajanje zunanjih naprav, kot so manjši merilni pretvorniki in senzorji.

Napajalni izhod zagotavlja 24 ± 3 V DC pri obremenitvi do 30 mA DC, nihanje izhodne napetosti pa je največ ≤ 200 mV DC pri obremenitvi 30 mA.

Pomembna prednost je, da gre za električno izoliran napajalni izhod, kar je pri merilnih in regulacijskih sistemih pomembno zaradi zanesljivejšega delovanja in zmanjšanja vplivov med posameznimi deli sistema.

Zakaj je integrirano 24 V napajanje uporabno?

V praksi se pri regulaciji pogosto uporabljajo merilni pretvorniki z izhodnim signalom 4 mA … 20 mA. Takšni pretvorniki za delovanje potrebujejo ustrezno napajanje, najpogosteje 24 V DC.

Če regulator nima vgrajenega napajalnega izhoda, je treba v elektro omaro dodati ločen napajalnik. Pri manjših sistemih ali kompaktnih omarah to pomeni več komponent, dodatne povezave in več prostora.

Z opcijo P24 lahko regulator SHINKO BCx2 zagotovi napajanje za manjše merilne pretvornike neposredno iz regulatorja. To pomeni preprostejšo izvedbo, manj ožičenja in bolj urejeno elektro omaro.

Prednost v praksi

Največja prednost opcije P24 je enostavnejša izvedba merilno-regulacijskega sistema.

Pri manjših merilnih pretvornikih z izhodom 4 mA … 20 mA lahko regulator zagotovi tudi njihovo 24 V DC napajanje, zato dodaten zunanji napajalnik ni potreben.

To uporabniku prinaša:

• manj komponent v elektro omari,
• manj ožičenja,
• bolj kompaktno izvedbo,
• enostavnejšo montažo,
• bolj pregleden sistem,
• manj možnosti za napake pri priklopu.

Takšna rešitev je posebej uporabna pri aplikacijah, kjer je prostor omejen ali kjer želimo poenostaviti izvedbo regulacijskega sistema.

Tehnični podatki opcije P24

Opcija P24 pri regulatorjih SHINKO BCx2 omogoča:

Pri katerih regulatorjih je opcija P24 na voljo?

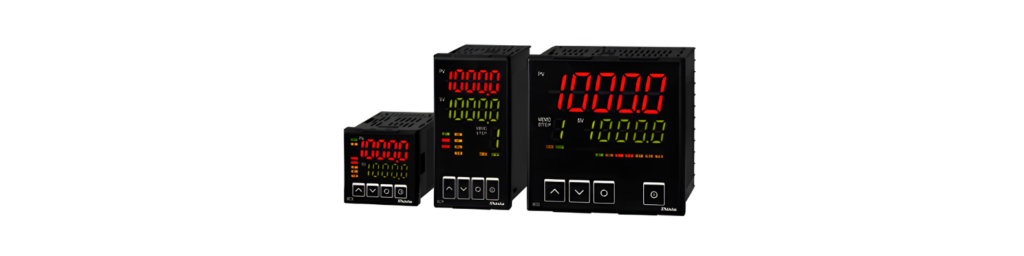

Opcija P24 je na voljo pri regulatorjih SHINKO BCx2, in sicer v izvedbah:

• BCS2,
• BCR2,
• BCD2.

To pomeni, da je mogoče pri izbiri regulatorja že v fazi naročila predvideti tudi napajanje za zunanji merilni pretvornik ali senzor.

Kdaj izbrati opcijo P24?

Opcija P24 je smiselna, kadar uporabljate zunanji merilni pretvornik ali senzor, ki potrebuje 24 V DC napajanje in ima nizko porabo do 30 mA.

Uporabna je na primer pri:

• merilnih pretvornikih z izhodom 4 mA … 20 mA,
• manjših senzorjih,
• kompaktnih regulacijskih sistemih,
• elektro omarah z omejenim prostorom,
• aplikacijah, kjer želite zmanjšati število dodatnih komponent.

Pred izbiro je treba vedno preveriti porabo priključene naprave in se prepričati, da ne presega zmogljivosti izhoda 30 mA DC.

ELPRO LEPENIK in SHINKO regulatorji

V podjetju ELPRO LEPENIK & CO. d.o.o. ponujamo SHINKO regulatorje za industrijsko regulacijo temperature in drugih procesnih veličin. Pri izbiri regulatorja vam pomagamo določiti ustrezno izvedbo, vhodne in izhodne signale, regulacijske funkcije ter dodatne opcije, kot je P24 izolirano 24 V DC napajanje.

Pravilna izbira opcij že pri naročilu omogoča bolj enostavno montažo, manj dodatnih komponent in bolj pregledno izvedbo regulacijskega sistema.

Potrebujete regulator SHINKO z možnostjo napajanja zunanjega merilnega pretvornika?

V podjetju ELPRO LEPENIK & CO. d.o.o. vam pomagamo izbrati ustrezno izvedbo regulatorja SHINKO BCx2 in preveriti, ali je opcija P24 primerna za vašo aplikacijo.

Kontaktirajte nas za strokovno svetovanje in izbiro prave rešitve:
