Merjenje homogenosti žarilnih peči

V proizvodnih procesih, kjer je kakovost izdelka neposredno odvisna od toplotne obdelave, ni dovolj, da peč doseže nastavljeno temperaturo. Pomembno je tudi, da je temperatura enakomerno porazdeljena po celotnem delovnem prostoru peči. Prav zato je merjenje homogenosti žarilnih peči ključno za livarne, kovinskopredelovalno industrijo in vse proizvodnje, kjer morajo biti rezultati toplotne obdelave ponovljivi, sledljivi in dokazljivi.

Kaj so žarilne peči?

Žarilne peči so industrijske peči, namenjene toplotni obdelavi kovinskih izdelkov pri visokih temperaturah. Uporabljajo se v livarnah, kovinskopredelovalni industriji, orodjarstvu, proizvodnji vijakov, avtomobilski industriji in drugih proizvodnih procesih, kjer je treba z nadzorovanim segrevanjem doseči ustrezne mehanske lastnosti materiala.

Pri žarjenju ni pomembna samo nastavljena temperatura peči, temveč tudi to, kako enakomerno je temperatura porazdeljena po celotnem delovnem prostoru peči. Če so temperaturne razlike prevelike, so lahko izdelki v različnih delih peči obdelani neenakomerno, kar vpliva na trdoto, strukturo materiala, dimenzijsko stabilnost in ponovljivost proizvodnega procesa.

Prav zato je merjenje homogenosti žarilnih peči pomemben del zagotavljanja kakovosti v proizvodnji.

Zakaj je merjenje temperaturnih razlik žarilnih peči pomembno?

Pri toplotni obdelavi kovin lahko že manjše temperaturne razlike vplivajo na končni rezultat. Če je en del peči toplejši od drugega, se izdelki ne segrevajo pod enakimi pogoji. To lahko povzroči odstopanja v kakovosti, reklamacije ali dodatno preverjanje izdelkov.

Merjenje temperaturnih razlik žarilnih peči omogoča preverjanje temperaturne porazdelitve v delovnem prostoru peči. S tem se ugotovi, kakšne so temperaturne razlike med posameznimi merilnimi mesti in ali peč še vedno deluje znotraj pričakovanih meja.

V strokovni praksi se za takšne meritve pogosto uporablja izraz Temperature Uniformity Survey (TUS). TUS je namenjen preverjanju temperaturne uniformnosti delovnega območja peči oziroma ugotavljanju, ali so temperaturne razlike znotraj dovoljenih mej za določen proces. Standardi, kot sta AMS 2750 in CQI-9, pri toplotni obdelavi posebej obravnavajo zahteve za pirometrijo, sistemske preveritve in temperaturno uniformnost peči.

Dobra praksa ELPRO LEPENIK – kalibracija žarilne peči

V podjetju ELPRO LEPENIK & CO. d.o.o. izvajamo merjenje homogenosti žarilnih peči tudi kot redno letno storitev pri slovenskem proizvajalcu vijakov.

Pri takšnih aplikacijah je temperaturna uniformnost posebej pomembna, saj mora biti toplotna obdelava izdelkov ponovljiva in dokazljiva. Stranke proizvajalca pogosto zahtevajo redno preverjanje peči, saj jim to narekujejo interni kakovostni postopki, standardi kupcev ali zahteve posamezne industrije.

Meritev se izvaja v realnih pogojih delovanja peči.

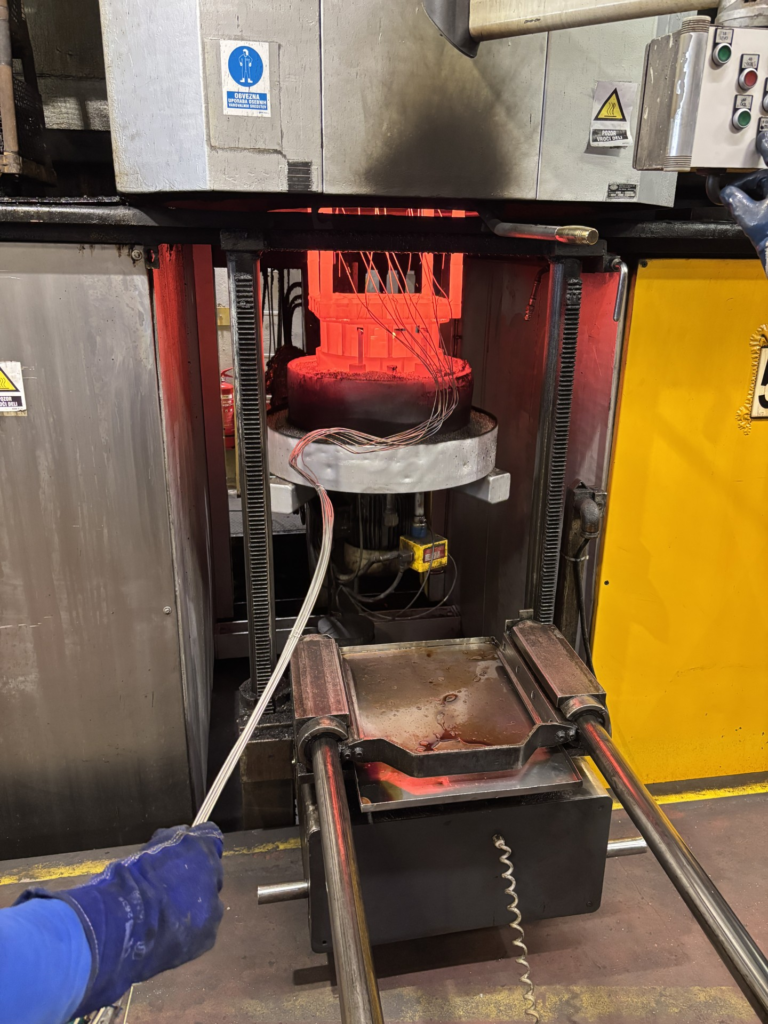

Najprej se po delovnem prostoru peči enakomerno razporedijo temperaturna tipala. V konkretnem primeru uporabljamo K-tip temperat

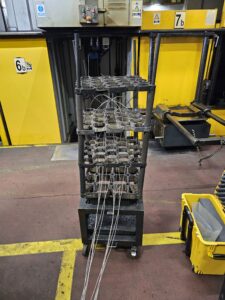

Merjenje homogenosti žarilnih peči pokaže temperaturno porazdelitev v peči, odstopanja med merilnimi mesti. — Porazdelitev temperaturnih tipal po delovnem prostoru peči.

Ko je peč pripravljena, se počaka, da se temperatura stabilizira. Šele nato se začne zajem temperaturnih odčitkov med procesom. Na ta način dobimo realno sliko temperaturne porazdelitve v peči in ugotovimo, kakšne so temperaturne razlike med posameznimi merilnimi mesti.

Po končanem postopku pripravimo rezultate in izdamo kalibracijski certifikat v našem akreditiranem kalibracijskem laboratoriju, na podlagi katerega lahko stranka sama klasificira peč glede na svoje zahteve, specifikacije kupcev ali izbrani standard.

Kako poteka merjenje temperaturne homogenosti peči?

Postopek je zasnovan tako, da čim bolj realno prikaže delovanje peči v proizvodnih pogojih.

Najprej se določi delovno območje peči, kjer se izdelki dejansko nahajajo med procesom. Nato se temperaturna tipala razporedijo po prostoru tako, da pokrijejo kritične točke: robove, sredino, zgornji in spodnji del ter mesta, kjer lahko pričakujemo večje temperaturne razlike.

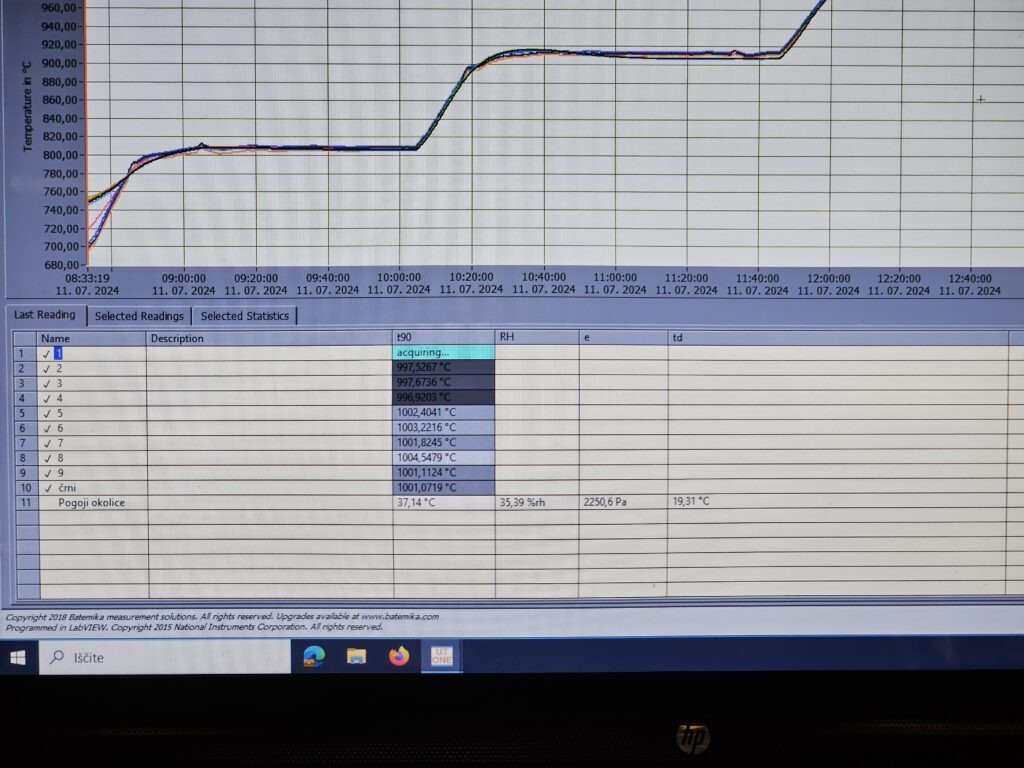

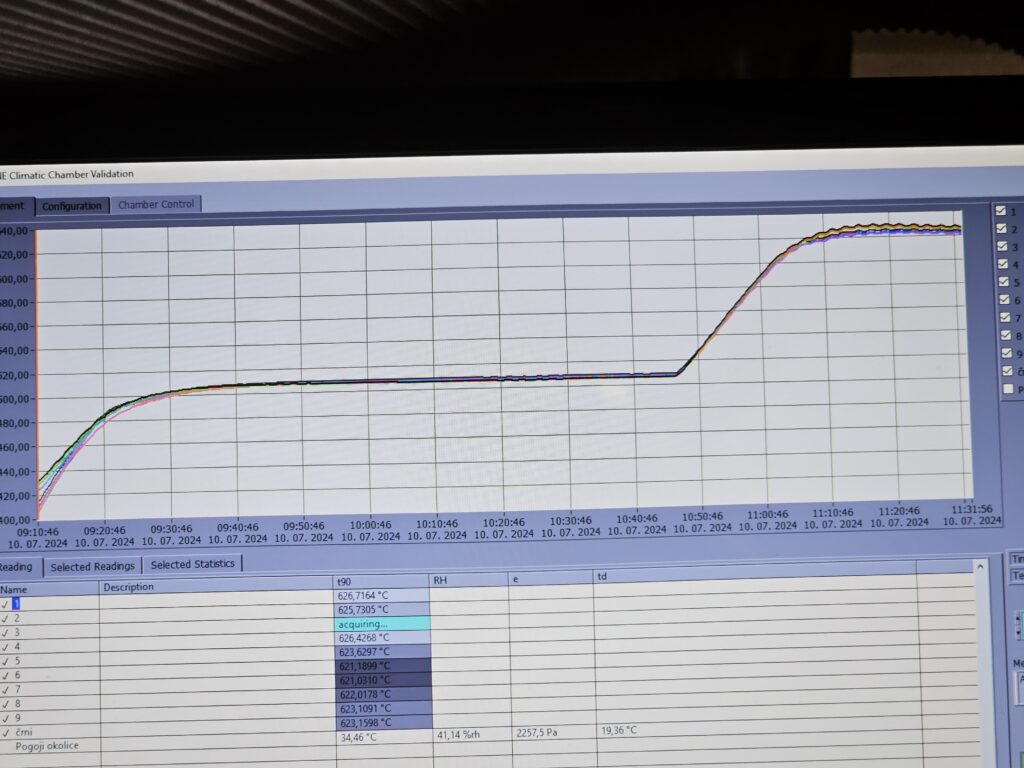

Ko se peč segreje na zahtevano temperaturo in se proces stabilizira, se začne zajem podatkov. Med meritvijo se spremlja temperaturna porazdelitev v peči, stabilnost temperature in razlika med posameznimi merilnimi mesti.

Rezultat meritve pokaže:

najvišjo in najnižjo izmerjeno temperaturo,
temperaturno razliko med merilnimi mesti,
stabilnost temperature v času meritve,
temperaturno uniformnost delovnega prostora peči,
osnovo za klasifikacijo peči po zahtevah stranke.

Takšno preverjanje je pomembno predvsem tam, kjer mora biti kakovost toplotne obdelave dokazljiva, ponovljiva in sledljiva.

Standardi in smernice, povezani s temperaturno uniformnostjo peči

Zahteve za temperaturno homogenost oziroma uniformnost peči se razlikujejo glede na industrijo, končni izdelek in zahteve kupca. V nadaljevanju je pregled najpogostejših standardov in smernic, ki se uporabljajo pri toplotni obdelavi, pirometriji in preverjanju peči.

Industrija / področje	Standard ali smernica	Povezava s temperaturo peči
Letalska in vesoljska industrija	AMS 2750	Določa pirometrične zahteve za toplotno obdelavo, vključno s temperaturnimi tipali, instrumentacijo, SAT in TUS meritvami. AMS 2750 je ključni standard pri pečeh za toplotno obdelavo v letalski industriji.
Avtomobilska industrija	CQI-9 Heat Treat System Assessment	Uporablja se pri ocenjevanju sistemov toplotne obdelave. Vključuje zahteve za instrumentacijo, SAT in TUS meritve ter nadzor toplotnih procesov.
Nadcap / posebni procesi	Nadcap Heat Treat + AMS 2750	Pri dobaviteljih za letalsko industrijo so TUS meritve pomemben del dokazovanja skladnosti toplotne obdelave.
Kovinskopredelovalna industrija	Interne specifikacije kupcev, AMS 2750, CQI-9 ali druge zahteve	Pogosto se uporablja za preverjanje ponovljivosti procesa, kakovosti žarjenja in stabilnosti proizvodnje.
Naftna, plinska in posebna industrija	NORSOK M-650	Pri določenih materialih in dobaviteljskih zahtevah se preverjanje toplotnih procesov uporablja kot del dokazovanja ustreznosti proizvodnje. TUS in SAT meritve se v praksi povezujejo z zahtevami za kakovost in ponovljivost toplotne obdelave.

Pomembno je poudariti, da standard običajno ne pomeni, da laboratorij sam “razvrsti” peč brez zahtev naročnika. Stranka na podlagi rezultatov, svojih procesnih zahtev in zahtev kupcev določi oziroma potrdi klasifikacijo peči.

Kaj uporabnik pridobi z merjenjem?

Merjenje homogenosti žarilnih peči uporabniku omogoča realen vpogled v stanje peči. Ne gre samo za preverjanje ene temperature, temveč za celovit pregled temperaturne porazdelitve v delovnem območju.

Za livarje, proizvajalce kovinskih izdelkov, vijakov, orodij ali drugih toplotno obdelanih komponent to pomeni večjo varnost procesa in lažje dokazovanje kakovosti kupcem. Redne letne meritve pomagajo zaznati spremembe v delovanju peči, obrabo grelcev, težave z regulacijo, neenakomerno kroženje zraka ali druga odstopanja, ki bi lahko vplivala na proizvodnjo.

Takšne meritve so posebej koristne pri auditih, presojah kakovosti in izpolnjevanju zahtev kupcev, saj zagotavljajo dokumentiran dokaz o temperaturni uniformnosti peči.

Z enakomerno razporejenimi temperaturnimi tipali, stabilizacijo peči, zajemom odčitkov med procesom in izdajo kalibracijskega certifikata uporabnik pridobi strokovno podlago za oceno stanja peči ter nadaljnjo klasifikacijo glede na zahteve svojih kupcev ali standardov.
