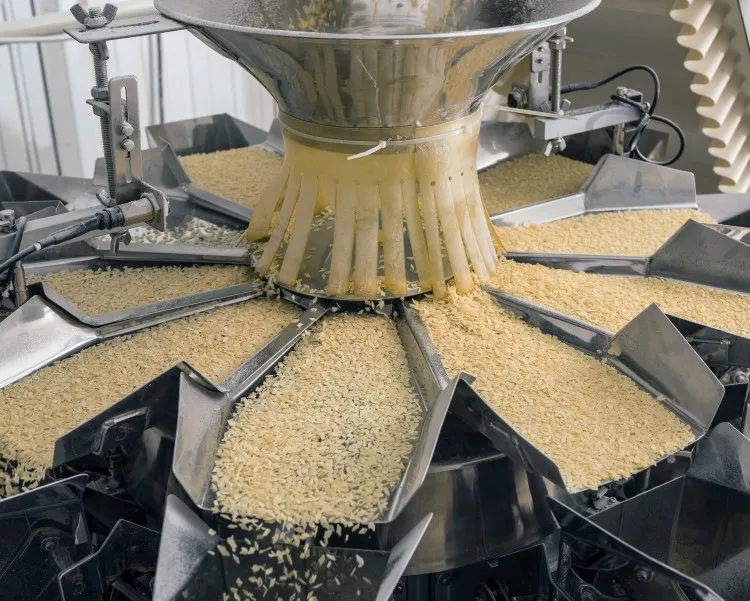

V industrijskih procesih se razsipne oziroma sipke snovi skladiščijo in uporabljajo v silosih, zalogovnikih ter drugih proizvodnih posodah. Merjenje nivoja razsipnih snovi omogoča spremljanje stanja materiala med polnjenjem in praznjenjem, pridobljeni podatki pa se lahko uporabijo za nadzor in krmiljenje dovajanja surovin.
Za izbiro ustrezne merilne opreme je treba upoštevati lastnosti materiala, procesne pogoje in način uporabe merilnega signala. Nivojska stikala omogočajo zaznavanje mejnega nivoja, zvezni merilniki pa spremljanje višine materiala v merilnem območju. Ob ustrezni povezavi s krmilnim sistemom se lahko ti podatki uporabijo za opozarjanje, vklop ali zaustavitev polnjenja in druge naloge regulacije nivoja.
Nasipna gostota razsipnih snovi se med posameznimi materiali precej razlikuje, spreminja pa se lahko tudi glede na njihovo vlažnost, zrnavost in stanje med proizvodnim procesom. Pri meritvah nivoja je pomemben dejavnik pri izbiri primerne naprave za merjenje nivoja.
V tabeli nasipnih gostot razsipnih snovi so zbrane orientacijske vrednosti za različne sipke materiale. Podatki služijo kot izhodišče pri izbiri merilne tehnologije, pri čemer je treba upoštevati tudi druge lastnosti materiala in pogoje uporabe.

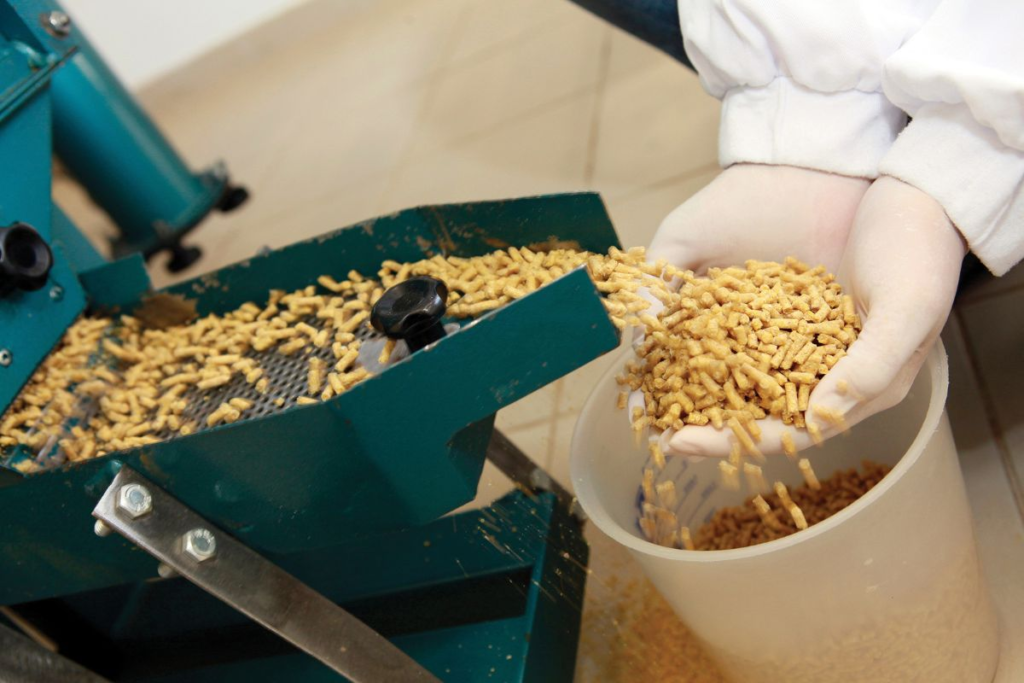

Pri točkovnem spremljanju nivoja razsutih materialov lahko težave povzroča oprijemanje materiala na merilnih elementih. To se pojavlja predvsem v proizvodnih procesih, kjer se suhim sestavinam dodajajo tekočine, kot so melasa, maščobe ali olja. Nastale obloge lahko ovirajo delovanje nivojskih stikal in vplivajo na zaznavanje mejnega nivoja.
Za takšne pogoje je proizvajalec MOLLET razvil posebne izvedbe rotacijskih nivojskih stikal MOLOSroto z možnostjo izpiranja obročaste tesnilne reže in nadtlačno zaščito. Skozi režo neprekinjeno prehaja manjša količina stisnjenega zraka ali inertnega plina, ki omejuje nabiranje materiala in sprijemanje tesnilnega roba. Nadtlak obenem zmanjšuje možnost vdora vlage do ležaja gredi.
Pri regulaciji nivoja se lahko signal nivojskega stikala uporabi kot vhodni podatek krmilnega sistema. Ob zaznanem mejnem nivoju lahko krmilnik glede na nastavljeno logiko sproži opozorilo, vklopi dovajanje materiala ali zaustavi polnjenje. Tako nivojsko stikalo omogoča povezavo med zaznavanjem stanja materiala in krmiljenjem posameznih faz proizvodnega procesa.
Izbira načina merjenja nivoja je odvisna od informacij, ki jih potrebujemo za nadzor in regulacijo proizvodnega procesa. Kadar je cilj vklopiti polnjenje ob doseženem minimalnem nivoju in ga zaustaviti pri maksimalnem nivoju, lahko uporabimo dve ustrezno nameščeni nivojski stikali. Rotacijska nivojska stikala, kot je MOLOSroto DF11 zaznavajo minimalni in maksimalni nivo materiala, njuna signala pa lahko krmilnik uporabi za vklop ali zaustavitev polnjenja.
Kadar proces zahteva podatek o višini materiala skozi merilno območje, se uporabljajo zvezni merilniki nivoja. Merilnik MOLOSwave MWF27 na primer z vodenimi radarskimi impulzi določa nivo materiala in posreduje merilni signal (4–20 mA), ki ga je mogoče vključiti v nadzorni ali krmilni sistem. Druga možnost je merjenje z merilno utežjo, pri katerem se meritve izvajajo v posameznih ciklih. Razlika v pogostosti posodabljanja podatkov je pomembna predvsem pri procesih s hitrimi spremembami nivoja.
Pri načrtovanju sistema je treba razlikovati tudi med izmerjeno višino materiala in njegovo količino. Za določanje prostornine oziroma mase zaloge so poleg podatka o nivoju potrebni dodatni podatki, kot so geometrija posode in nasipna gostota materiala. Izbrani način merjenja mora zato ustrezati predvideni uporabi podatkov v proizvodnem procesu.
Dve nivojski stikali lahko uporabimo za zaznavanje minimalnega in maksimalnega nivoja materiala. Njuna signala krmilni sistem uporabi za vklop oziroma zaustavitev polnjenja glede na nastavljeno krmilno logiko. Za izvedbo takšnega sistema so poleg stikal potrebni tudi ustrezni krmilni in izvršilni elementi.
Pri polnilnih sistemih vedno priporočamo tudi dodatno varnostno nivojsko stikalo, nameščeno pri vrhu posode. Stikalo naj prek neodvisnega varnostnega tokokroga zaustavi polnjenje, ko material doseže varnostni nivo. Tako se prepreči presutje materiala tudi ob okvari osnovnega krmilnega sistema ali katerega od obeh nivojskih stikal.
Nivojsko stikalo uporabimo, kadar potrebujemo informacijo o doseženem mejnem nivoju materiala, na primer za opozorilo ali zaustavitev polnjenja. Kadar potrebujemo podatek o višini materiala v celotnem merilnem območju, izberemo zvezni merilnik nivoja. Pri izbiri upoštevamo tudi, ali proces zahteva sprotno posodabljanje meritev ali zadostujejo meritve v posameznih ciklih. Zvezna meritev nam omogoča sprotno spremljanje zaloge sipkega materiala, zato lažje pravočasno načrtujemo nabavo in dobavo.
Pri izbiri je treba upoštevati nasipno gostoto, oprijemanje materiala, zrnavost in procesne pogoje. Za materiale, ki povzročajo nabiranje oblog v območju tesnila, MOLLET ponuja posebne izvedbe rotacijskih nivojskih stikal MOLOSroto z izpiranjem obročaste tesnilne reže. Primernost posamezne izvedbe je treba preveriti glede na material in pogoje uporabe.
Za izbiro merilnika je koristno poznati vrsto materiala, nasipno gostoto, zrnavost, vlažnost ter temperaturne in tlačne pogoje. Pomembni so tudi dimenzije posode, mesto vgradnje, morebitne zahteve za eksplozijsko ogrožena območja (ATEX) in namen merjenja. Ti podatki omogočajo preverjanje ustreznega merilnega principa in razpoložljivih izvedb.
Pri izbiri merilne opreme za vaš proizvodni proces vam lahko pomaga strokovna ekipa ELPRO LEPENIK. Glede na lastnosti materiala, način polnjenja ali praznjenja in zahteve krmilnega sistema lahko skupaj preverimo možnosti merjenja in regulacije nivoja.
