ODPRAVA ODSTOPANJA TERMOMETRA – Zakaj je potrebna?

Zakaj lahko dva termometra kažeta različno temperaturo?

Digitalni termometer je merilna naprava, sestavljena iz temperaturnega senzorja in elektronske merilne enote s prikazovalnikom. Pri nekaterih termometrih je temperaturno tipalo sestavni del naprave, pri drugih pa je samostojno in ga je mogoče priključiti, zamenjati ali izbrati glede na namen uporabe. Takšni termometri omogočajo uporabo različnih temperaturnih tipal, tudi posebej izdelanih za določeno merilno mesto ali tehnološki proces.

Merilnik in temperaturno tipalo imata vsak svoje merilne lastnosti in odstopanja. Ko ju povežemo, dobimo merilni sistem, katerega rezultat je odvisen od celotne kombinacije. Na točnost meritev lahko vplivajo tudi priključni konektorji, podaljški in drugi elementi merilne verige.

Zato tudi nov termometer z novim temperaturnim tipalom ne prikazuje nujno temperature brez odstopanja. Prav tako lahko isti merilnik z drugim tipalom kaže drugače, čeprav sta obe tipali tehnično ustrezni.

V praksi uporabniki pogosto upoštevajo predvsem deklarirano točnost termometra, manj pa se zavedajo, da je treba pri uporabi upoštevati merilne lastnosti celotnega sistema.

Pri merilnikih, ki omogočajo nastavitev (adjustment oziroma offset adjustment), lahko odstopanje merilnega sistema zmanjšamo. Ta postopek imenujemo odprava odstopanja termometra.

Odpravo odstopanja lahko izvedemo že ob prvem nakupu merilnega kompleta, ko termometer povežemo z izbranim temperaturnim tipalom, ali pozneje ob menjavi tipala oziroma druge komponente merilnega sistema.

Glavna prednost za uporabnika je manjša korekcija pri vsakodnevnih meritvah, kar lahko poenostavi uporabo merilnega sistema.

Pomembno pa je, da uporabnik ve, ali je bila na njegovem merilnem sistemu izvedena odprava odstopanja. Nastavitev je namreč povezana z določeno kombinacijo merilnika in tipala. Če tipalo pozneje zamenjamo, lahko predhodna nastavitev vpliva na odstopanje nove kombinacije.

Zato mora biti izvedena odprava odstopanja jasno dokumentirana in uporabniku znana. To je pomembno za pravilno uporabo, poznejše menjave tipal in načrtovanje nadaljnjih kalibracij.

Odprava odstopanja termometra je eden od načinov, kako lahko pri ustreznih merilnikih zmanjšamo odstopanje celotnega merilnega sistema.

Kaj je in zakaj uporabiti odpravo odstopanja?

Odprava odstopanja termometra je postopek, pri katerem z nastavitvijo merilnika zmanjšamo odstopanje celotnega merilnega sistema. Postopek je mogoč pri merilnikih, ki omogočajo ustrezno nastavitev (adjustment oziroma offset adjustment), in se izvaja po navodilih oziroma protokolu proizvajalca.

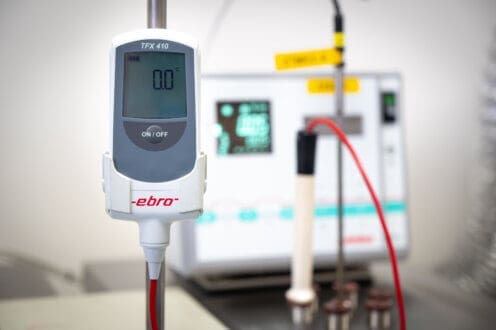

Pri tem merilni sistem primerjamo z referenčno temperaturo v določenih temperaturnih točkah ter na podlagi ugotovljenih odstopanj izvedemo nastavitev. Cilj je, da merilnik skupaj s priključenim temperaturnim tipalom prikazuje vrednosti čim bližje referenčnim.

Kaj se spremeni po odpravi odstopanja?

Predstavljajmo si merilni sistem, ki ga sestavljata digitalni termometer in temperaturno tipalo.

Primer je ilustrativen. Dejanski rezultati so odvisni od merilnika, temperaturnega tipala, izbranih temperaturnih točk in možnosti nastavitve.

V tem primeru bi moral uporabnik pred odpravo odstopanja za pridobitev korigirane vrednosti od prikazane temperature odšteti 0,45 °C. Po odpravi odstopanja je potrebna korekcija bistveno manjša, samo −0,02 °C.

Če je preostala korekcija glede na zahteve uporabnikovega merilnega procesa dovolj majhna, se lahko uporabnik odloči, da je pri vsakodnevnih meritvah ne bo posebej upošteval.

To pomeni manj ročnega preračunavanja, hitrejše delo in manj možnosti za napake pri uporabi rezultatov.

Ali odprava odstopanja pomeni tudi kalibracijo?

Ne. Odprava odstopanja in kalibracija sta različna postopka.

Pri odpravi odstopanja izvedemo nastavitev merilnika (adjustment), s katero želimo zmanjšati njegovo odstopanje v izbranih temperaturnih točkah.

S kalibracijo pa ugotovimo in dokumentiramo meroslovne lastnosti merilnega sistema, vključno z njegovim odstopanjem in pripadajočo merilno negotovostjo.

V praksi se zato lahko izvedeta oba postopka zaporedno:

Ugotovitev odstopanja → odprava odstopanja (nastavitev) → kalibracija merilnega sistema po nastavitvi.

Kalibracija po nastavitvi pokaže, kakšno je dejansko stanje merilnega sistema po izvedenem posegu. Pomembno je tudi, da zmanjšanje odstopanja v posameznih točkah še ne zagotavlja enako majhnega odstopanja v celotnem merilnem območju.

V navodilih proizvajalcev se za nastavitev pojavljajo tudi izrazi offset, offset adjustment in včasih temperature calibration. Zato uporabniki pogosto govorijo o »umerjanju termometra«, čeprav gre lahko za dva različna postopka: nastavitev merilnika ali njegovo kalibracijo.

Zakaj mora uporabnik vedeti, da je bila izvedena odprava odstopanja?

Pri nakupu novega merilnega kompleta, sestavljenega iz digitalnega termometra in temperaturnega tipala, lahko dobavitelj pred dobavo izvede odpravo odstopanja, da merilni sistem že ob prvi uporabi kaže čim manjše odstopanje.

To je za uporabnika koristno, vendar mora biti z izvedeno nastavitvijo seznanjen.

Nastavitev (adjustment) je namreč izvedena za določeno kombinacijo merilnika in temperaturnega tipala. Če uporabnik pozneje tipalo zamenja, lahko predhodna nastavitev vpliva na rezultate nove kombinacije. Odstopanje merilnega sistema se lahko poveča, čeprav je novo tipalo tehnično ustrezno.

Uporabnik, ki za predhodno nastavitev ne ve, lahko napačno sklepa, da je novo tipalo neustrezno ali da je termometer pokvarjen. Še pomembneje pa je, da lahko nevede uporablja merilni sistem z večjim odstopanjem, kot ga je imel pred menjavo tipala.

Zato odprava odstopanja ne sme biti prikrit poseg v merilni sistem. Ne glede na to, ali je vključena v ceno novega merilnega kompleta ali obračunana kot ločena storitev, mora biti uporabniku jasno sporočeno, da je bila izvedena.

Podatek o nastavitvi naj bo razviden tudi iz dokumentacije merilnega sistema, skupaj z identifikacijo merilnika in temperaturnega tipala, za katera je bila izvedena.

Ob poznejši menjavi tipala ali druge pomembne komponente je treba ponovno preveriti meroslovne lastnosti nove kombinacije in po potrebi izvesti novo odpravo odstopanja.

Merilni komplet, ki ob nakupu kaže zelo majhno odstopanje, zato še ne zagotavlja enako dobrih rezultatov po zamenjavi temperaturnega tipala.

Kdaj je odprava odstopanja smiselna in kdaj ne?

Odprava odstopanja termometra je posebej smiselna, kadar uporabnik uporablja digitalni termometer z enim temperaturnim tipalom oziroma stalno kombinacijo merilnika in tipala.

V takšnem primeru lahko z ustrezno nastavitvijo (offset adjustment) zmanjšamo odstopanje merilnega sistema in s tem potrebo po upoštevanju korekcij pri vsakodnevnih meritvah.

Postopek je lahko koristen predvsem:

• ob prvem nakupu novega merilnega kompleta
• ob menjavi temperaturnega tipala
• kadar kalibracija pokaže odstopanje, ki ga je mogoče zmanjšati z nastavitvijo
• kadar želi uporabnik zmanjšati potrebo po ročnem preračunavanju izmerjenih vrednosti

Kaj pa, če z enim termometrom uporabljamo več temperaturnih tipal?

Pri termometrih z izmenljivimi tipali je treba biti posebej pozoren.

Če merilnik nastavimo za eno temperaturno tipalo, ta nastavitev ni nujno ustrezna za drugo tipalo. Zmanjšanje odstopanja pri eni kombinaciji lahko zato povzroči večje odstopanje pri drugi.

Kadar uporabnik z istim merilnikom redno uporablja več različnih tipal, odprava odstopanja na merilniku ni vedno najboljša rešitev.

V takšnem primeru je lahko primerneje, da se posamezne kombinacije merilnika in tipala kalibrirajo, uporabnik pa pri meritvah upošteva pripadajoče korekcije.

Pri nekaterih merilnih sistemih je mogoče korekcije posameznih tipal shraniti ali jih samodejno upoštevati v programski opremi. Takšna rešitev lahko odpravi potrebo po ročnem preračunavanju, ne da bi bilo treba spreminjati skupno nastavitev merilnika.

Ali je odprava odstopanja mogoča pri vsakem termometru?

Ne. Možnost nastavitve je odvisna od konstrukcije merilnika in funkcij, ki jih omogoča proizvajalec.

Nekateri termometri omogočajo samo nastavitev odmika (offset), drugi tudi večtočkovno nastavitev, pri nekaterih pa uporabniška ali servisna nastavitev sploh ni predvidena.

Prav tako je treba upoštevati temperaturno območje uporabe. Nastavitev, izvedena pri eni temperaturi, ne zagotavlja nujno enako majhnega odstopanja pri drugih temperaturah.

Zato je pred izvedbo odprave odstopanja pomembno poznati merilnik, uporabljeno temperaturno tipalo, temperaturno območje in zahteve merilnega procesa.

Kako vam lahko pomaga ELPRO LEPENIK?

ELPRO LEPENIK & Co. d.o.o. kot proizvajalec temperaturnih tipal in pooblaščeni servis za izdelke EBRO izvaja odpravo odstopanja termometra (adjustment oziroma offset adjustment) za ELPRO program prenosnih temperaturnih tipal v kombinaciji z EBRO termometri in drugimi ustreznimi merilniki, kot so zapisovalniki podatkov (dataloggerji).

Temperaturna tipala izdelujemo tudi po meri uporabnika, zato lahko že ob prvem nakupu pripravimo celoten merilni komplet, izvedemo odpravo odstopanja, kadar jo merilnik omogoča, ter uporabnika seznanimo z izvedeno nastavitvijo.

Po potrebi lahko zagotovimo tudi kalibracijo merilnega sistema v ELPRO Laboratoriju za kalibracije, akreditiranem po SIST EN ISO/IEC 17025. Kalibracija je ločen postopek, s katerim ugotovimo in dokumentiramo meroslovne lastnosti merilnega sistema.

Če kupujete nov termometer, potrebujete temperaturno tipalo po meri ali nameravate zamenjati obstoječe tipalo, nam sporočite, kako boste merilni sistem uporabljali.

Pomagali vam bomo izbrati ustrezno kombinacijo merilnika in temperaturnega tipala ter preveriti, ali je odprava odstopanja za vašo uporabo smiselna.

☏ Pokličite nas: +386 2 62 96 720

Za dodatna strokovna pojasnila:

strokovnjakinja področja: Aleksandra Lepenik

• ☎ +386 31 663 808
• ✉ aleksandra@elpro.si

Avtorica: Aleksandra Lepenik, marec 2022
Revizije: oktober 2024, marec 2025, oktober 2026
