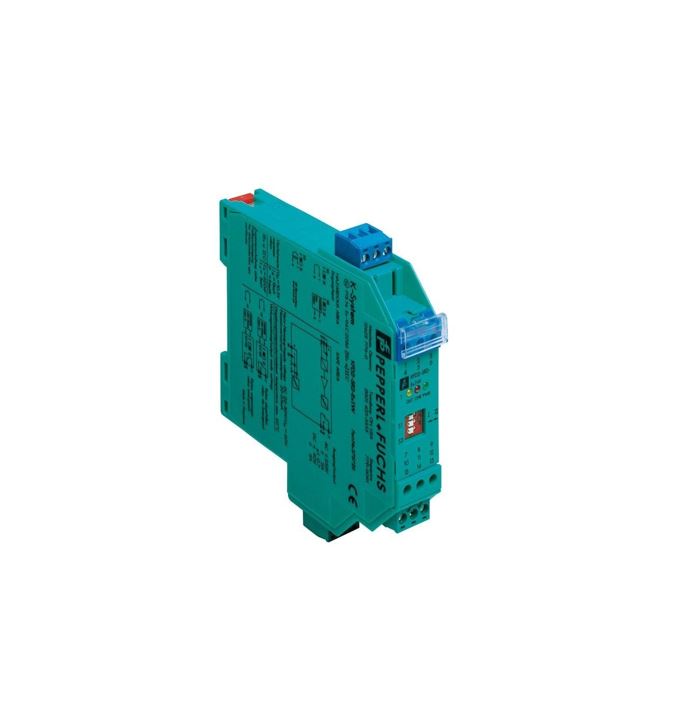

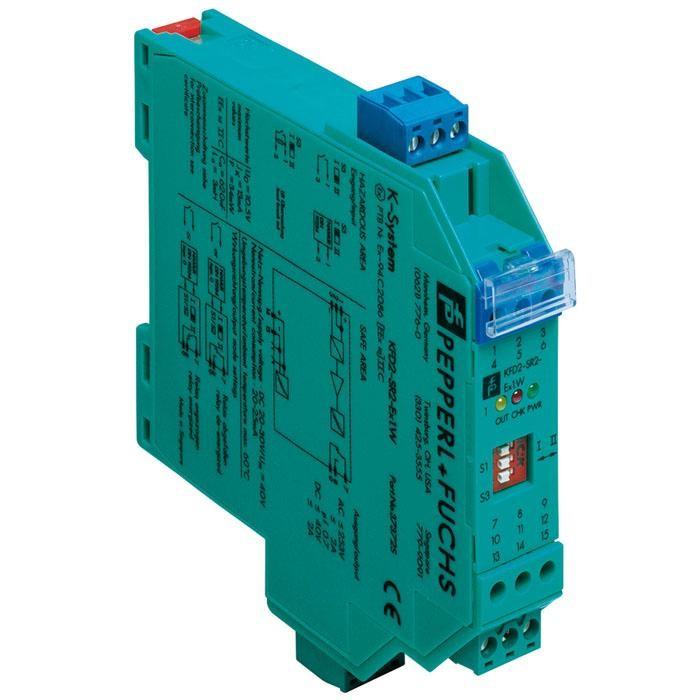

904 kontrolna enota, WIKA

Opis

904 kontrolna enota WIKA deluje brezstično. V osnovi je sestavljena iz iniciatorja, nameščenega na kazalec nazivne vrednosti, ki vključuje v celoti zalito elektroniko in mehansko konstrukcijo s premično krmilno lopatico.

Krmilno lopatico premika kazalec instrumenta (kazalec nazivne vrednosti).

Iniciator se napaja z enosmerno napetostjo. Ko se krmilna lopatica premakne v režo iniciatorja, se njegova notranja upornost poveča (= aktivirano stanje / iniciator je visokoohmski). Sprememba toka, ki pri tem nastane, predstavlja vhodni signal za preklopni ojačevalnik krmilne naprave.

Glavne značilnosti

• 904.28 za 1 induktivni kontakt, izhod: 1 x SPDT
• 904.29 za 2 induktivna kontakta, izhod: 2 x SPDT
• 904.30 za 1 induktivni kontakt, varnostna izvedba (SN ali S1N), izhod: 1 x varnostni relejni izhod; 1 x zaporedno vezan izhod; 1 x pasivni elektronski izhod
• vrsta zaščite: EEx-ia IIc
• električni parametri: AC 250 V / 2 A / 500 VA (1 A za tip 904.30)
• zakasnitev vklopa in izklopa: 20 ms
• temperatura okolice: -20 °C … +60 °C
• stopnja zaščite IP20
• krmilne enote z napajanjem DC 20 V … 30 V
• Model 904.31 – 1 relejni izhod
• Model 904.32 – 2 relejna izhoda
• Model 904.33 – 1 varnostni relejni izhod

Za ogled dodatnih opcij in več tehničnih lastnosti priporočamo ogled priloženih pdf. dokumentov.

Uporaba

Merilne naprave z induktivnimi kontaktnimi elementi WIKA se lahko uporabljajo v območjih z nevarnostjo eksplozije (cona 1 in cona 2), če se napajajo iz ustreznega in certificiranega krmilnega tokokroga (npr. krmilna naprava WIKA tipa 904.15).

Poleg območij z nevarnostjo eksplozije se induktivni kontaktni elementi WIKA uporabljajo predvsem tam, kjer je ključnega pomena zagotoviti izjemno zanesljiv kontakt pri visoki preklopni frekvenci. Ker kontakti delujejo v tekočem polnilu, so primerni za uporabo tudi v zelo specifičnih delovnih pogojih. Med tipična področja uporabe spadajo kemična in petrokemična industrija ter jedrski objekti.

Dodatne podrobnosti

Tehnični podatki

• vrsta zaščite: EEx-ia IIc
• električni parametri: AC 250 V / 2 A / 500 VA (1 A za tip 904.30)
• zakasnitev vklopa in izklopa: 20 ms
• temperatura okolice: -20 °C ... +60 °C
• stopnja zaščite IP20
• krmilne enote z napajanjem DC 20 V ... 30 V
