Domov > Trgovina > Merilniki tlaka > Membranska tesnila (tlačni vmensiki) > 981.10 “In-Line” membransko tesnilo za prirobnične priključke, WIKA
Wika
981.10 "In-Line" membransko tesnilo za prirobnične priključke (tlačni vmesnik) za zaščito instrumentov za merjenje tlaka pri uporabi z zahtevnimi mediji.

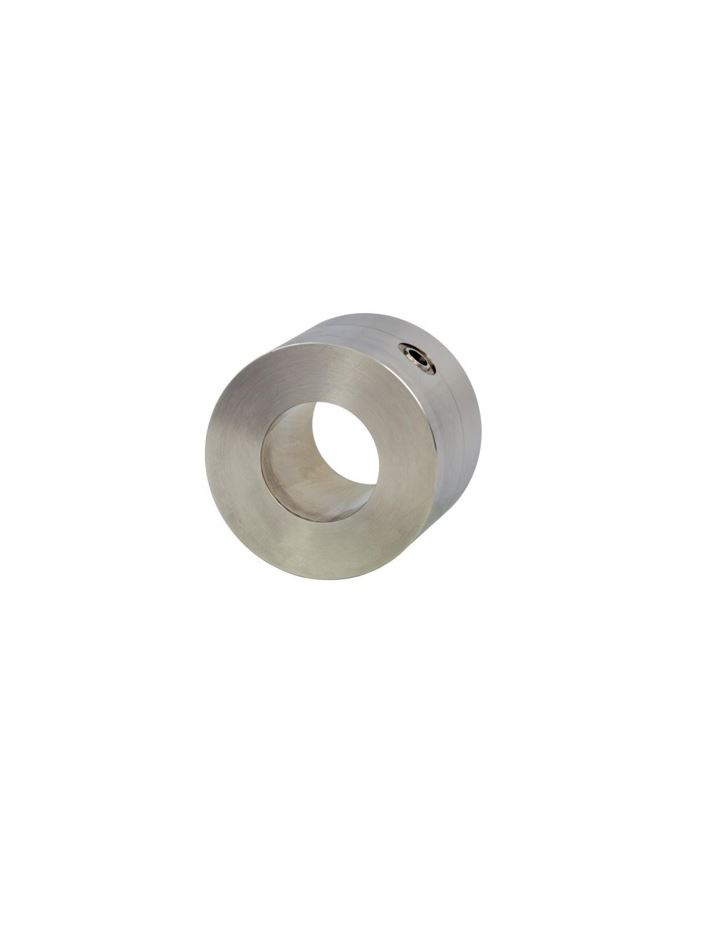

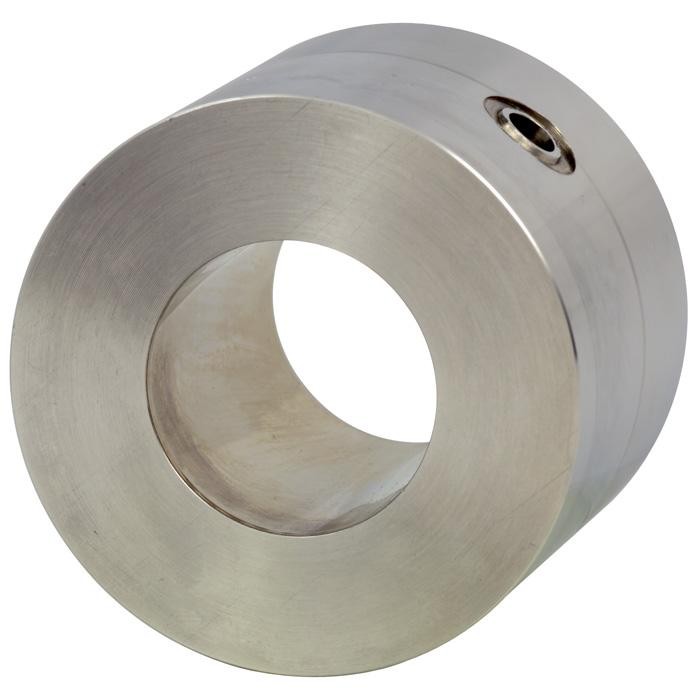

981.10 “In-Line” membransko tesnilo za prirobnične priključke, WIKA

Procesni priključek

  • za prirobnice po standardih EN 1092-1 / ASME B 16.5
  • nazivne velikosti: glejte risbo in preglednice
  • tesnilne površine: oblika B1 ali ASME RF 125 AA … 250 AA

Nazivni tlak

  • PN 6 … 400 ali razred (Class) 150 … 2500

Območja tlaka

  • prednostno za montažo na manometre
  • NS 63, 100, 160 ali na merilne pretvornike tlaka; merilna območja od 0 bar … 0,6 bar do 0 bar … 400 bar
Šifra: 981.10
na voljo predvidoma:
do 4 tedne
tehnični list_981.10prenesi
navodilo za uporabo_981.10prenesi
dodatne informacije_981.10prenesi
označevanje pretočnih membranskih tesnil_981.10prenesi
Membranska tesnila in sistemi z membranskimi tesnili – uporaba, delovanje, izvedbaprenesi
Splošne informacije o standardih NACE za uporabo z agresivnim plinom (sour gas) pri izdelkih WIKAprenesi
Sistemi z membranskim tesnilom za vakuumske proceseprenesi
vprašalnikprenesi
SIP_981.10prenesi
NDE_981.10prenesi
QM_981.10prenesi
informacije proizvajalca in certifikati_981.10prenesi
CE deklaracija o skladnosti_981.10prenesi
CRN_981.10prenesi

Opis

981.10 “In-Line” membransko tesnilo za prirobnične priključke (tlačni vmesnik) za zaščito instrumentov za merjenje tlaka pri uporabi z zahtevnimi mediji. V sistemih z membranskimi ločilniki membrana ločilnika fizično loči instrument od medija.

Procesni priključek

  • za prirobnice po standardih EN 1092-1 / ASME B 16.5
  • nazivne velikosti: glejte risbo in preglednice
  • tesnilne površine: oblika B1 ali ASME RF 125 AA … 250 AA

Nazivni tlak

  • PN 6 … 400 ali razred (Class) 150 … 2500

Območja tlaka

  • prednostno za montažo na manometre
  • NS 63, 100, 160 ali na merilne pretvornike tlaka; merilna območja od 0 bar … 0,6 bar do 0 bar … 400 bar

Ohišje in material delov v stiku z medijem

  • nerjavno jeklo (AISI 316L); priključek merilnega instrumenta
  • manometer ali pretvornik (neposredno varjen), procesni pretvornik tlaka z navojnim adapterjem

Polnilna tekočina sistema

  • KN2, silikonsko olje

Opcije

  • procesni priključek
    • tesnilne površine po EN 1092-1, oblika B2 ali po ASME B 16.5, RF 125 AA, 500AA, RFSF; EN 1092-1 utor in pero; izboklina in vdolbina; ASME B 16.5 utor za tesnilni obroč, oblika RJF (omejeno za posebne materiale, prosimo, povprašajte)
    • protiognjeni element (zaščita pred plamenom), odobren za cono 0
  • priključek merilnega instrumenta
    • kapilara (pri naročilu navedite dolžino kapilare)
    • hladilni element (za procesno temperaturo >140 °C)
  • material delov v stiku z medijem
    • nerjavno jeklo 1.4435, 1.4541, 1.4571, 1.4462,
    • Monel 400, Hastelloy C276, Inconel 600, Incoloy 825, tantal, Hastelloy B2, C4, C22 in nikelj
  • Kapilara
    • dolžine po naročilu med 1 in 15 m
    • zaščitna obloga iz mehkega polietilena ali PTFE



Glavne značilnosti

  • popolnoma okrogla oblika, brez kotov in robov
  • za neposredno vgradnjo med dve prirobnici
  • široka izbira posebnih materialov



Uporaba

  • za neposredno, trajno vgradnjo v cevovode
  • za pretakajoče se, čiste in agresivne medije
  • kemična predelovalna industrija
  • petrokemična industrija

Dodatne podrobnosti

Teža9,5 kg
Dimenzije21,6 × 21,6 × 6 cm
Uporaba

profesionalna uporaba

Funkcionalnost

tlačni vmesnik

Dobavni rok

do 4 tedne

Področje

tlak

Industrije

STROJEGRADNJA, KEMIČNA, ELEKTRO – ENERGETIKA

Način uporabe

agresivni mediji

Standardizacija

ASME B16.5, EN 1092-1

Tehnični podatki

Procesni priključek

  • za prirobnice po standardih EN 1092-1 / ASME B 16.5
  • nazivne velikosti: glejte risbo in preglednice
  • tesnilne površine: oblika B1 ali ASME RF 125 AA ... 250 AA

Nazivni tlak

  • PN 6 ... 400 ali razred (Class) 150 ... 2500

Območja tlaka

  • prednostno za montažo na manometre
  • NS 63, 100, 160 ali na merilne pretvornike tlaka; merilna območja od 0 bar ... 0,6 bar do 0 bar ... 400 bar
tehnični list_981.10prenesi
navodilo za uporabo_981.10prenesi
dodatne informacije_981.10prenesi
označevanje pretočnih membranskih tesnil_981.10prenesi
Membranska tesnila in sistemi z membranskimi tesnili – uporaba, delovanje, izvedbaprenesi
Splošne informacije o standardih NACE za uporabo z agresivnim plinom (sour gas) pri izdelkih WIKAprenesi
Sistemi z membranskim tesnilom za vakuumske proceseprenesi
vprašalnikprenesi
SIP_981.10prenesi
NDE_981.10prenesi
QM_981.10prenesi
informacije proizvajalca in certifikati_981.10prenesi
CE deklaracija o skladnosti_981.10prenesi
CRN_981.10prenesi
