Domov > Trgovina > Merilniki tlaka > Membranska tesnila (tlačni vmensiki) > 990.12 membransko tesnilo s prirobnico, WIKA
Wika
990.12 membransko tesnilo s prirobnico (tlačni vmesnik) WIKA za zaščito instrumentov za merjenje tlaka pri uporabi z zahtevnimi mediji.

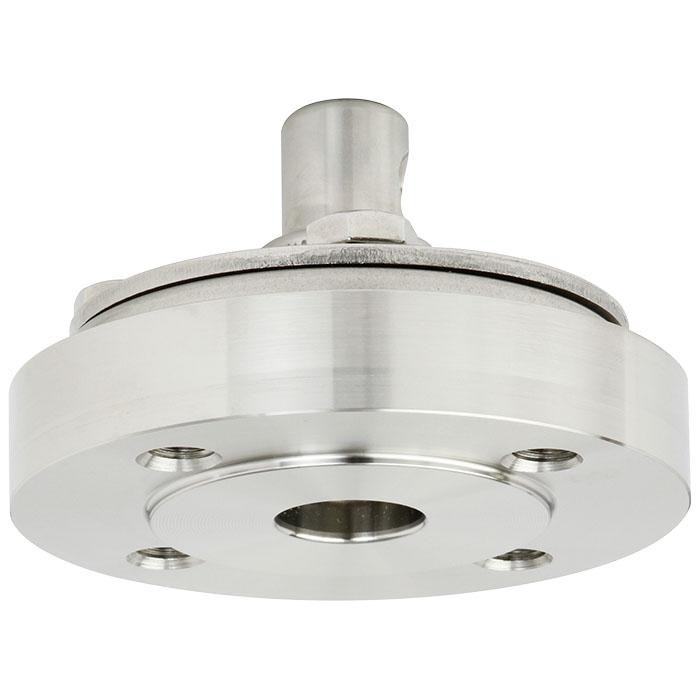

990.12 membransko tesnilo s prirobnico, WIKA

Tlačni razred

  • razred 150 … 1500

Primerna tlačna območja

  • 0 psi … 15 psi do 0 psi … 3625 psi

Zgornje ohišje (priključek za instrument)

  • material: nerjavno jeklo 316 L, ½ NPT

Membrana

  • material: nerjavno jeklo 316 L, varjena na zgornje ohišje
  • efektivni premer membrane Mb = 2,1″

Tesnilni obroč

  • FPM (Viton®), maks. 392 °F
Šifra: 990.12
na voljo predvidoma:
do 4 tedne
tehnični list_990.12prenesi
navodilo za uporabo_990.12prenesi
dodatne informacije_990.12prenesi
Membranska tesnila in sistemi z membranskimi tesnili – uporaba, delovanje, izvedbaprenesi
Splošne informacije o standardih NACE za uporabo z agresivnim plinom (sour gas) pri izdelkih WIKAprenesi
Sistemi z membranskim tesnilom za vakuumske proceseprenesi
Sistemi z membranskimi ločilniki s pozlačenimi membranamiprenesi
SIP_990.12prenesi
NDE_990.12prenesi
QM_990.12prenesi
informacije proizvajalca in certifikati_990.12prenesi
CRN_990.12prenesi

Opis

990.12 membransko tesnilo s prirobnico (tlačni vmesnik) WIKA za zaščito instrumentov za merjenje tlaka pri uporabi z zahtevnimi mediji. V sistemih z membranskimi ločilniki membrana ločilnika fizično loči instrument od medija.

Tlačni razred

  • razred 150 … 1500

Primerna tlačna območja

  • 0 psi … 15 psi do 0 psi … 3625 psi

Zgornje ohišje (priključek za instrument)

  • material: nerjavno jeklo 316 L, ½ NPT

Membrana

  • material: nerjavno jeklo 316 L, varjena na zgornje ohišje
  • efektivni premer membrane Mb = 2,1″

Tesnilni obroč

  • FPM (Viton®), maks. 392 °F

Spodnje ohišje (procesni priključek)

  • material: nerjavno jeklo 316 L
  • prirobnice DN 15, 20, 25 po EN 1092-1, tesnilna površina oblike B1 ali NPS ½”, ¾”, 1″ po ASME B 16.5, RF 125 … 250 AA

Pritrdilni elementi

  • pritrdilna prirobnica, šestrobi vijaki in matice:
    • pocinkano jeklo, maks. 392 °F

Dodatna oprema

  • zgornje ohišje (priključek za instrument)
    • nerjavno jeklo 316Ti, 321, titan
    • podaljšek s kapilaro (varjen na zgornje ohišje)
    • hladilni element za neposredno montiran merilnik pri temperaturi medija > 212 °F
  • membrana
    • nerjavno jeklo 316Ti, 316, 904L, 321
    • Hastelloy B3, C276, Monel 400, nikelj, Inconel 600,
    • Incoloy 825, tantal, titan, cirkonij (zgornje ohišje iz titana)
    • srebrna folija, maks. 300 °F
    • PTFE folija, maks. 500 °F, ≤ 1500 psi
    • PFA prevleka, maks. 500 °F
    • ECTFE (Halar®) prevleka, maks. 300 °F



Glavne značilnosti

  • prirobnični procesni priključek po standardih EN/ASME (NPS) ½”, ¾”, 1″ ali DN 15, 20, 25
  • izvedba z notranjo membrano in membranskim ležiščem; zgornje in spodnje ohišje z navojem
  • široka izbira posebnih materialov



Uporaba

  • primerno za korozivne, onesnažene, zelo viskozne ali vroče tlačne medije
  • kemična predelovalna industrija
  • petrokemična industrija
  • visoki procesni tlaki

Dodatne podrobnosti

Teža4,8 kg
Dimenzije15 × 15 × 6 cm
Uporaba

profesionalna uporaba

Funkcionalnost

tlačni vmesnik

Dobavni rok

do 4 tedne

Področje

tlak

Industrije

STROJEGRADNJA, KEMIČNA, ELEKTRO – ENERGETIKA

Način uporabe

agresivni mediji

Standardizacija

ASME B16.5, ASTM G93, CRN, DIN 16281, EAC, EN 10204, EN 1092-1, ISO 15001, MChS, NACE MR0103, NACE MR0175

Tehnični podatki

Tlačni razred

  • razred 150 ... 1500

Primerna tlačna območja

  • 0 psi ... 15 psi do 0 psi ... 3625 psi

Zgornje ohišje (priključek za instrument)

  • material: nerjavno jeklo 316 L, ½ NPT

Membrana

  • material: nerjavno jeklo 316 L, varjena na zgornje ohišje
  • efektivni premer membrane Mb = 2,1"

Tesnilni obroč

  • FPM (Viton®), maks. 392 °F
