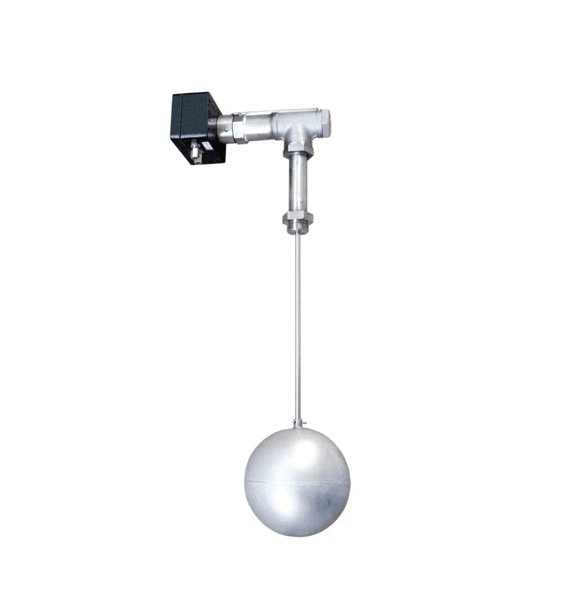

SM/V148/E/PN pnevmatsko EX plavajoče stikalo v obliki krogle JOLA

Opis

SM/V148/E/PN pnevmatsko EX plavajoče stikalo v obliki krogle JOLA se ob dvigu ali padcu nivoja tekočine v rezervoarju ali cisterni posledično razklene ali sklene v grajeno mikro stikalo.

Nivojsko stikalo je primerno za različne stoječe medije. Ni primerno za mešalne kotle ali cisterne.

Najpogosteje se uporablja v sistemih, kjer želimo na preprost način nadzorovati gladino ali nivo tekočega medija v posodi ali prostoru.

Namenjeno je vgradnji v eksplozijsko nevarna območja, ali pri delu z vnetljivimi mediji.

Način delovanja

Naraščajoča ali padajoča raven tekočine povzroči, da se plovec premika sorazmerno z gladino tekočine navzgor ali navzdol. Ko se plovec dvigne, aktivira mikro stikalo v obliki preklopnega kontakta.

Poseben predpogoj za varno uporabo plavajočih stikal

Debelina spodnjega dela plavajočega stikala je le 0.2 mm. Plavajoče stikalo se namesti v ne-korozivno okolje. Na ta način je omogočeno ločevanje območij.

Previdnostni ukrepi so potrebni pred ali med nameščanjem plavajočega stikala. Plavajoče stikalo je potrebno učinkovito zaščititi pred mehanskimi poškodbami, ki jih lahko povzročijo turbulence ali težki valovi gibanja tekočine. Le-te je potrebno ves čas spremljati.

Lastnosti SM/V148/E/PN

• plovec primeren za vgradnjo v cone 0, 1 in 2
• priključna glava ali doza primerna za vgradnjo v cone 1 ali 2
• plovec: nerjaveče jeklo 316 Ti, fi: 148 mm
• po naročilu izdelamo prirobnico
• stopnja zaščite: IP68
• priključna doza: narejena iz steklenih vlaken in grafitnega ojačenega poliestra, A301, 110 mm x 75 mm x 55 mm, IP65
• način montaže: vertikalno
• temperaturno območje: 0 … +40 °C
• za različne tekočine, odvisno od dolžine in vrste plovca

Več tehničnih informacij najdete pod zavihkom Dokumentacija v priloženih pdf dokumentih.

Uporaba

• nadzorovanje gladine ali nivoja tekočega medija v posodi ali prostoru
• namenjeno vgradnji v eksplozijsko nevarna območja
• delo z vnetljivimi mediji

Vabljeni k ogledu članka

• Prevodno merjenje tekočin

Ostala poimenovanja: SM-V148E-PN, SMV_148EPN, SM V148 E PN

Dodatne podrobnosti

Tehnični podatki

• plovec: nerjaveče jeklo, fi: 148 mm
• za uporabo v varnih vezjih
• plavajoča stran: cona 0, 1 ali 2
• priključna omarica: cona 1 ali 2
• potrdilo o ES-pregledu tipa INERIS 03ATEX0224X
