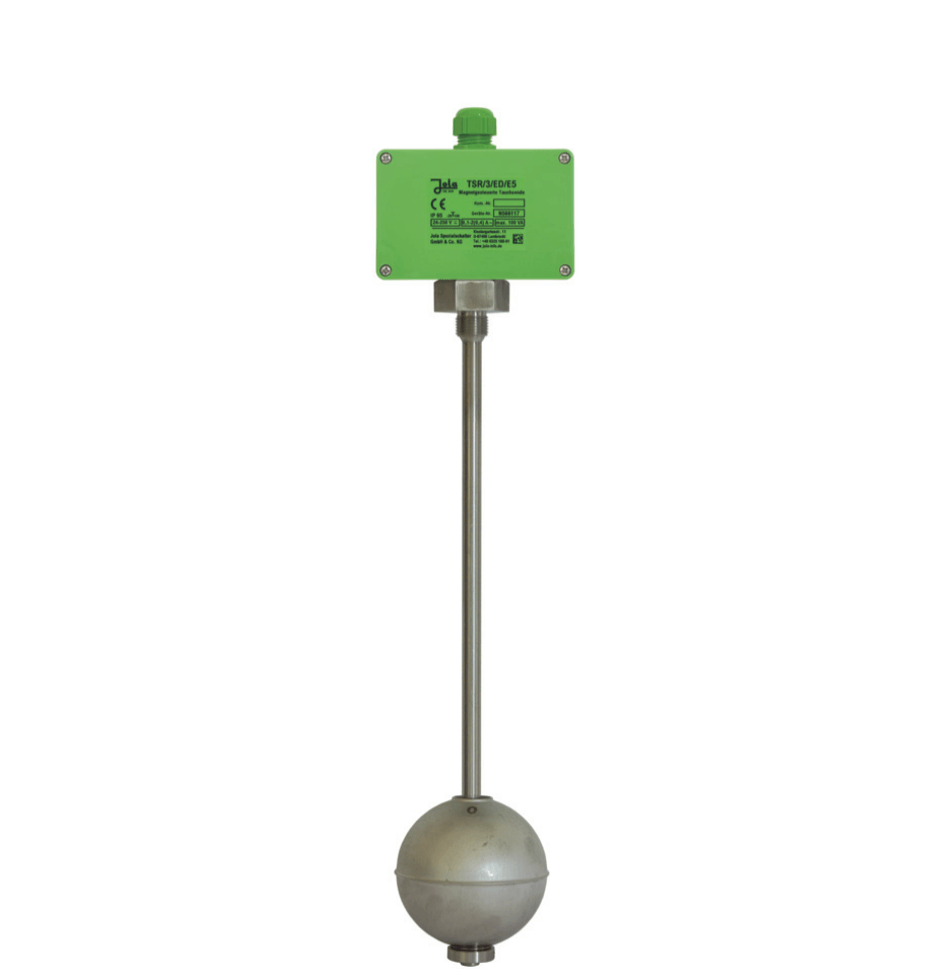

TSR/1/ED/E nivojsko potopno stikalo z palico iz nerjavečega jekla JOLA se uporablja za avtomatski nadzor nivoja, indikacijo ravni, zaznavanje mejne/točkovne ravni, kot zaščita pred spraznitvijo ali kot zaščita pred prepolnjevanjem tekočin v bazenih. Nivojsko stikalo je namenjeno vertikalni vgradnji. Cevka je iz nerjavečega jekla, kar podaljša življenjsko dobo.
Potopna stikala TSR imajo cev z vgrajenimi trstičnimi kontakti. Plovec je opremljen s trajnim magnetom. Le ta se prosto giblje navzgor in navzdol po cevi, ter hkrati aktivira trstične kontakte, ko se dviga in spušča. Upoštevati je treba, da se trstični kontakti ne zaklenejo, ampak se preklapljajo le toliko časa, dokler na njih vpliva magnetno polje. Ko plovec prestopi stik navzgor ali navzdol, se kontakti vrnejo v prvotni položaj. Trstični kontakti se lahko prav tako zadržijo z uporabo ovratnikov, ki omejujejo gibanje plovca.
| Tehnični podatki | TSR/1/ED/E8 | TSR/1/ED/E2 | TSR/1/ED/E7 |
|---|---|---|---|
| material palice | nerjaveče jeklo | nerjaveče jeklo | nerjaveče jeklo |
| premer palice | 12 mm | 12 mm | 12 mm |
| dolžina palice | po želji do 3000 mm | po želji do 3000 mm | po želji do 3000 mm |
| navojni nastavek | G1/2 ali po želji (glej tehnični list) | G1/2 ali po želji (glej tehnični list) | G1/2 ali po želji (glej tehnični list) |
| dimenzije plovca | nerjaveče jeklo, 72 mm Ø | nerjaveče jeklo, 44.5 mm Ø x 52 mm | nerjaveče jeklo, 52 mm Ø x 88 mm |
| plovec za tekočine z gostoto | ≥ 0.7 g/cm³ | ≥ 0.95 g/cm³ | ≥ 0.7 g/cm³ |
| stopnja IP zaščite | IP 65 | IP 65 | IP 65 |
| priključna omarica | PP, 120 mm x 80 mm x 55 mm | PP, 120 mm x 80 mm x 55 mm | PP, 120 mm x 80 mm x 55 mm |
| način montaže | vertikalno | vertikalno | vertikalno |
| temperaturno območje | -20 … +100 °C po naročilu do +130 °C | -20 … +100 °C po naročilu do +130 °C | -20 … +100 °C po naročilu do +130 °C |
| tlačna odpornost | max 12 bar pri +20 °C | max 12 bar pri +20 °C | max 12 bar pri +20 °C |
| kontakti | NO, NC ali OC max. 4 | NO, NC ali OC max. 4 | NO, NC ali OC max. 4 |
Več tehničnih informacij najdete pod zavihkom Dokumentacija v priloženih pdf dokumentih.
Samodejno praznjenje rezervoarja
Samodejno polnjenje rezervoarja
Priporočljivo je namestiti dodaten ovratnik nad zgornjim kontaktom. To omogoča preklapljanje kontaktov po okvari vezja in se izognemo, da naraščanje tekočine pusti plovec zunaj območja vpliva magneta na kontaktu. Cev stikala mora biti takšne dolžine, da ko plovec doseže spodnji kontakt, se nasloni na zadrževalno podložko. Priporočena razdalja med spodnjim kontaktom in koncem stikala ustreza minimalni razdalji določeni v tehničnih podatkih posameznih modelov TSR.
Da zagotovite, da po vklopu ne zadržite zgolj zgornjega in spodnjega kontakta, je mogoče uporabiti več plovcev skupaj z ustreznimi ovratniki. Prosimo, spoštujte minimalno razdalja med kontakti za te aplikacije.
Ostala poimenovanja: TSR1-ED-E, TSR1ED_E, TSR1_ED_E
| Teža | 1 kg |
|---|---|
| Dimenzije | 12 × 8 × 5,5 cm |
| Dobavni rok | do 4 tedne |
