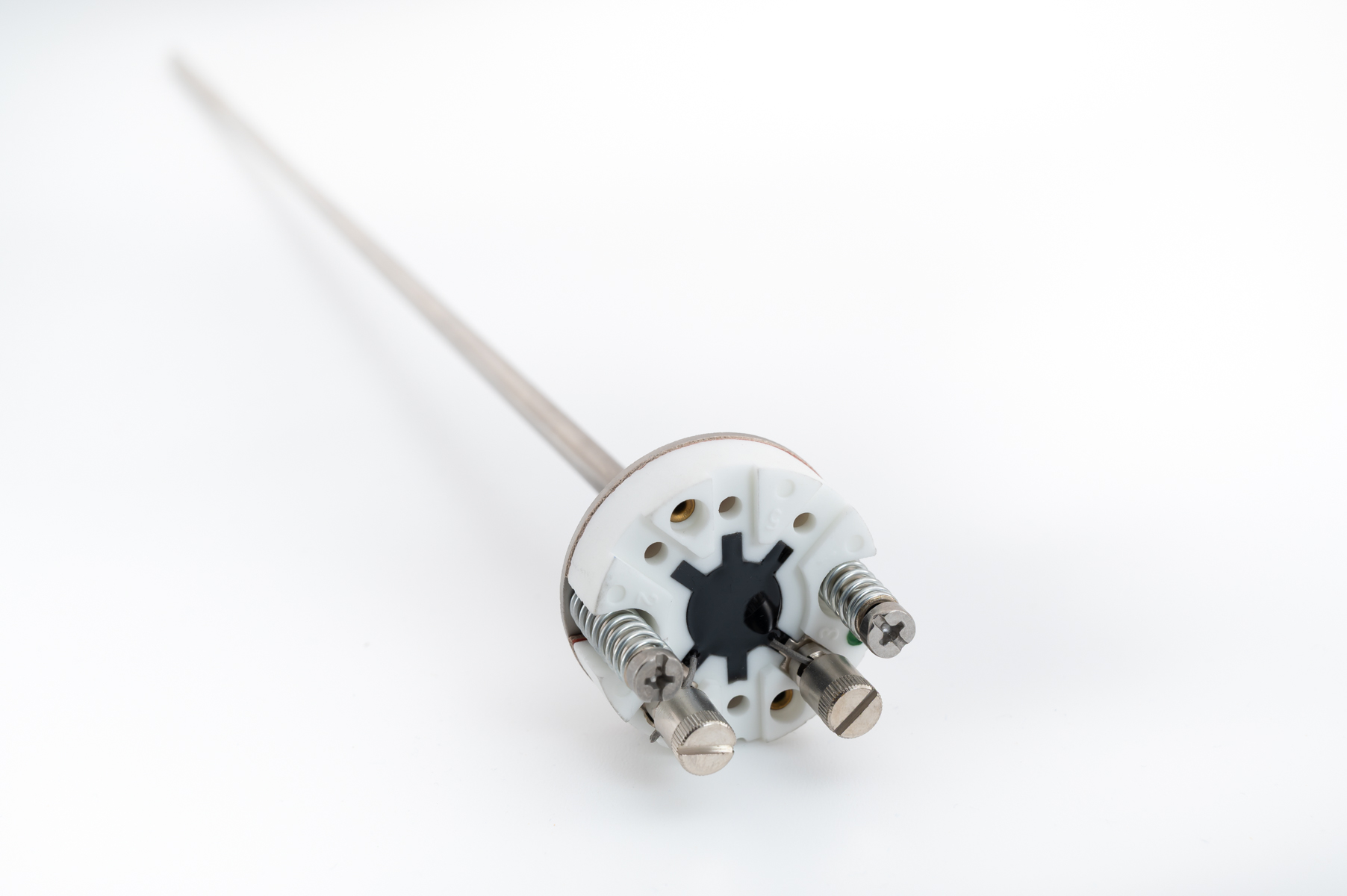

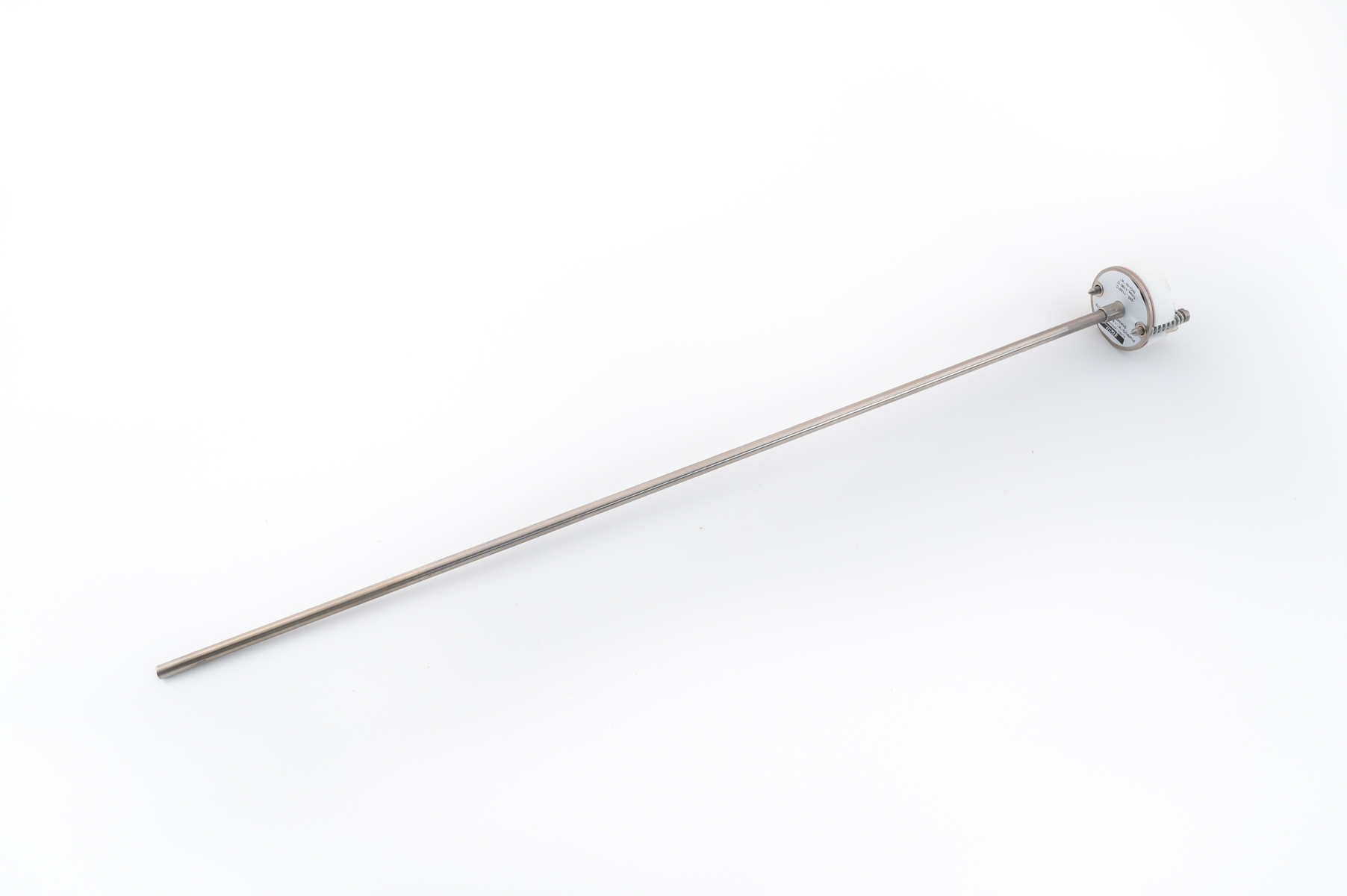

TTT-KOV-100 temperaturno tipalo – merilni vložek oplaščeni

Opis

TTT-KOV-100 temperaturno tipalo – merilni vložek oplaščen za temperaturno tipalo, namenjen zanesljivemu merjenju temperature pri visokih temperaturah in zahtevnih industrijskih pogojih.

Glavne prednosti oplaščenega merilnega vložka (mineralno izoliranega merilnega vložka) so predvsem v večji robustnosti, fleksibilnosti in hitrejšem odzivu v primerjavi z izvedbo iz žice in keramičnih perl.

Temperaturno območje

TTT-KOV-100 temperaturno tipalo je primerno za temperature -200 °C do 1100 °C, seveda je temperaturno obmocje tipala odvisno tudi od tipa termoelementa in materiala zaščitne cevi.

Tipi termočlenov

V seriji TTT-KOV so na voljo naslednji tipi termočlenov:

• NiCr-Ni tip “K”,
• Fe-CuNi tip “J”,
• Cu-CuNi tip “T”,
• NiCrSi-NiSi tip “N”,
• Pt10Rh-Pt tip “S”,
• Pt13Rh-Pt tip “R”,
• Pt30Rh-Pt6Rh tip “B”,
• Fe-CuNi tip “L” ali
• Cu-CuNi tip “U”.

Prednosti izvedbe TTT-KOV-100

• primerno za zelo visoke temperature
• robustna, ojačana (heavy-duty) konstrukcija
• dolga življenjska doba tudi v zahtevnih pogojih
• fleksibilna izdelava po meri glede na aplikacijo

Industrije in področja uporabe

Temperaturno tipalo TTT-KOV-030-industry je primerno za uporabo v različnih industrijskih panogah, med drugim za:

• metalurgija
• industrijske peči
• toplotna obdelava
• energetika
• kemijska industrija

Ključne prednosti:

• Visoka mehanska odpornost
  Merilni vodniki so obdani z mineralno izolacijo (običajno MgO) in zaščitnim kovinskim plaščem, zato je vložek zelo odporen proti vibracijam, udarcem in mehanskim obremenitvam.
• Hitrejši odzivni čas
  Zaradi kompaktne konstrukcije in majhnega premera lahko zelo hitro zazna temperaturne spremembe.
• Majhen premer in fleksibilnost
  Oplaščeni vložki omogočajo zelo tanke izvedbe in se lahko delno upogibajo, kar olajša montažo v omejenih prostorih.
• Dobra toplotna prevodnost
  Mineralna izolacija zagotavlja učinkovit prenos toplote do merilnega elementa.
• Visoka električna izolacija
  MgO izolacija dobro ločuje merilne vodnike od kovinskega plašča tudi pri visokih temperaturah.
• Dolga življenjska doba
  Konstrukcija je zaprta in kompaktna, zato je vložek dobro zaščiten pred vlago, oksidacijo in procesnimi vplivi.
• Primeren za visoke temperature in zahtevna okolja
  Pogosto se uporablja v energetiki, strojništvu, kemijski industriji, pečeh in avtomatizaciji procesov.
• Možnost zelo natančnih meritev
  Zaradi stabilne konstrukcije in dobrega kontakta z merjenim medijem.
• Enostavna zamenjava merilnega vložka
  Menjava je običajno hitra brez menjave celotnega tipala.

V primerjavi z izvedbo iz žice in keramičnih perl:

• je bolj robusten,
• bolj odporen na vibracije,
• bolj primeren za dinamične procese,
• vendar običajno nekoliko dražji in manj primeren za ekstremno visoke temperature v pečeh nad območjem mineralne izolacije.

Pomembno

V primeru podaljševanja kabla pri termočlenih uporabiti izključno kompenzacijski ali podaljševalni kabel, konektorje in električne sponke enakega tipa kot termočlen! Vse na voljo tudi pri nas kot dodatna oprema.

Izbira izvedbe

Želeno izvedbo lahko izberete s pomočjo šifranta v kodirni tabeli. Za pomoč pri izbiri nas lahko pokličete na +386 2 62 96 720 ali nam pošljete povpraševanje prek obrazca Oddaj povpraševanje.

Priporočamo vgradno dolžino najmanj deset kratnik premera zaščitne cevi, krajše ima negativni vpliv na točnost meritve.

TTT-KOV izvedbe se uporabljajo z različnimi načini pritrjevanja, dobavimo tudi posebne navojne elemente in prirobnice.

Termočlenska temperaturna tipala se pogosto uporabljajo skupaj z merilnim pretvornikom. Zaradi večje odpornosti proti motnjam in večje zanesljivosti meritev v industrijskem okolju priporočamo uporabo merilnega pretvornika z galvansko izolacijo najmanj 1500 VAC / 1 minuto.

ON SITE CAL izvedba

Za potrebe SAT (System Accuracy Test), TUS (Temperature Uniformity Survey) ter rednih preverjanj temperaturnih sistemov izdelamo tudi ON SITE CAL izvedbe temperaturnih tipal in merilnih vložkov.

Izvedba omogoča vstavitev referenčnega temperaturnega tipala skozi kalibracijsko odprtino neposredno ob delovni merilni element, zato je mogoče preverjanje oziroma kalibracijo izvajati brez demontaže temperaturnega tipala iz procesa.

Prednosti izvedbe:

• hitrejša izvedba SAT in drugih preverjanj,
• krajši zastoji proizvodnje,
• manjše tveganje poškodb pri demontaži,
• bolj ponovljivi pogoji preverjanja,
• primerna za sisteme skladno z zahtevami AMS 2750, CQI-9 in podobnimi smernicami.

Položaj kalibracijske odprtine načrtujemo tako, da referenčno tipalo med preverjanjem doseže čim bolj primerljiv položaj z merilnim spojem delovnega temperaturnega tipala.

Kalibracija

Vsa temperaturna tipala in merilne vložke lahko naročite tudi z akreditiranim kalibracijskim certifikatom ali samo s preveritvijo v želenem temperaturnem območju.

Temperaturno tipalo po meri

Vsa temperaturna tipala in merilne vložke lahko izdelamo po vaših željah in zahtevah. Na spletni strani so predstavljene najpogostejše izvedbe, v praksi pa se proizvodnja večinoma izvaja po naročilu.

Pokličite nas ali nam pošljite povpraševanje. Na podlagi zahtev vašega procesa vam bomo pomagali določiti oziroma izbrati najprimernejšo izvedbo temperaturnega tipala.

Standardni dobavni rok je 3 delovne dni, možne so nujne izvedbe v roku 24 h (urgenca).

TTT-KOV v EX izvedbi

Za uporabo v Ex prostorih oziroma Ex območjih izdelamo ali dobavimo TTT-KOV tipala z ATEX certifikatom (cona 2 z EX pretvornikom, cona 0 in 1 z dodatno bariero).

Te izvedbe imajo daljši dobavni rok, običajno 2-4 tedne.

Kako naročiti tipalo?

Prek obrazca Oddaj povpraševanje nam pošljite svoje zahteve. V povpraševanju navedite:

• delovno temperaturo,
• želene dimenzije,
• namen uporabe,
• zahteve glede procesnega priključka,
• potrebo po Ex izvedbi,
• potrebo po kalibraciji ali certifikatu.

Ne pozabite navesti svoje telefonske številke in naslova elektronske pošte. Poklicali vas bomo oziroma vam poslali ponudbo v potrditev pred izvedbo.

Brez skrbi: ničesar ne bomo izdelali brez vaše predhodne odobritve.

Predhodna poimenovanja

Od leta 1991 so bile te izvedbe šifrirane kot: T600

Vabljeni k branju:

• TOTAL COST OF OWNERSHIP – ELPRO LEPENIK & CO. d.o.o.
• Zbiranje platine in ponovna uporaba po recikliranju
• Proizvodnja temperaturnih tipal
• Merjenje temperature v sežigalnih pečeh in vpliv na življenjsko dobo temperaturnega tipala
• Življenjska doba zaščitnih cevi za taline aluminija
• OVREDNOTENJE TEMPERATURNIH KOMOR – povečanje zmogljivosti – ELPRO Lepenik & Co. d.o.o. Laboratorij za kalibracije
• Kalibracija visoko temperaturne peči
• KALIBRACIJA V SKLADU S CQI-9 in CQI-11
• Temperatura pri proizvodnji kemičnih izdelkov (agresivni mediji, žveplene kisline, barve in laki ipd.)
• Uporaba konektorjev pri meritvah v industriji
• Popravljivost temperaturnih tipal za podaljšan življenjski krog temperaturnega tipala I.

Dodatne podrobnosti

Tehnični podatki

Standardno:

• število elementov v izvedbi: 1, 2
• merilni element: NiCr-Ni tip "K”, Fe-CuNi tip "J”, Cu-CuNi tip "T”, NiCrSi-NiSi tip "N”, Pt30Rh-Pt6Rh tip "B”, Fe-CuNi tip "L” ali Cu-CuNi tip "U”
• vgradna dolžina: x (mm)
• ostalo glejte tehnični list
