Zaščitna stekla za IR merilnike temperature Calex

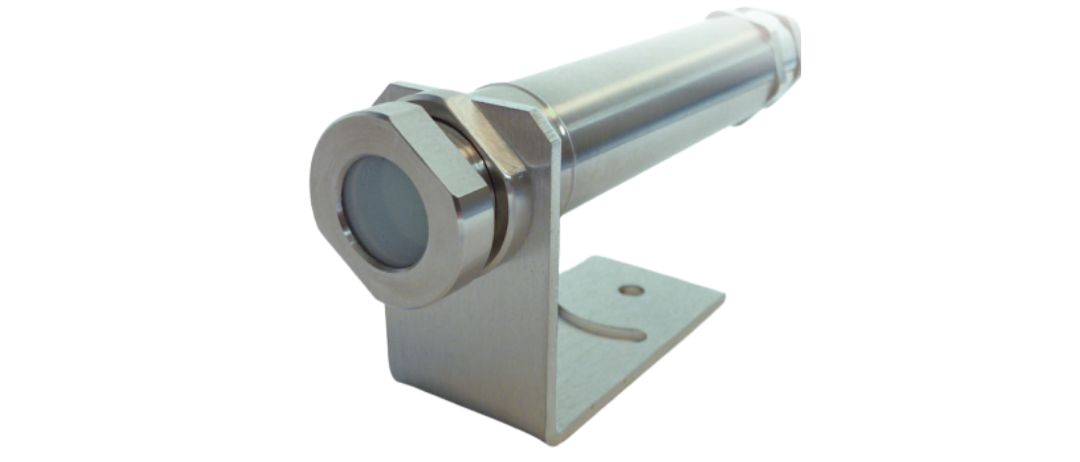

Zaščitna stekla za IR merilnike temperature modelov PWS, PWL in SIWS so zasnovana tako, da zaščitijo lečo infrardečih temperaturnih senzorjev Calex pred mehanskimi poškodbami in da, če se leča razbije, zadržijo koščke. Ta stekla so namenjena senzorjem, katerih merilno valovno dolžino je 8 do 14 µm in imajo prilagodljivo nastavljivo emisivnost.

Plastično ali silikonsko steklo?

Specifikacije

Model	SIWS	PWS	PWL
Material okna	Silikon	Plastika (prepustna za IR)	Plastika (prepustna za IR)
Prepustnost (8 do 14 µm)	69 %	77 %	77 %
Temperaturno območje okolice	0 °C do 180 °C*	0 °C do 100 °C*	0 °C do 100 °C*
Montaža	M16 × 1 mm	M20 × 1 mm	M20 × 1 mm
Material držala	Nerjaveče jeklo	Nerjaveče jeklo	Nerjaveče jeklo

*Ne prekoračite temperaturnih omejitev senzorja.

Kompatibilnost

Model senzorja	Model okna
PyroMini*	PWS / SIWS
PyroEpsilon	PWS / SIWS
PyroCAN	PWS / SIWS
PyroMiniUSB	PWS / SIWS
PyroMiniBus	PWS / SIWS
PyroUSB (PUA8 modeli)	PWL

*Samo modeli za splošno uporabo. Ni združljivo z modeli za kratke valovne dolžine.

Plastične različice (PWS / PWL) so bolj primerne za prehrambeno in farmacevtsko industrijo.

Silikonska različica (SIWS) lahko prenese višjo temperaturo okolice – do 180 °C, medtem ko plastični modeli lahko do približno 100 °C, čeprav mora temperatura vseeno ostati znotraj meja, ki jih dopušča senzor.

Slabost SIWS: ima nekoliko nižjo prepustnost IR-sijevanja (približno 69 % v primerjavi s ~77 % pri PWS).

Če senzor, recimo model PyroMiniBus ali PyroMini, deluje v okolici z več kot 100 °C, je SIWS običajno boljša izbira. Končna odločitev je torej odvisna od zahtev in pogojev uporabe.

Navodila za uporabo

Da uporabite zaščitno steklo: senzor namestite kot običajno, zagotovite vsaj 3,5 mm navoja za držalo stekla, nato steklo skupaj z njegovim nerjavno-jeklenim ohišjem privijte do konca in ga zategnite z ključem.

Ker zaščitna stekla za IR merilnike temperature zmanjšajo IR-signal, je treba prilagoditi emisivnost senzorja: ciljno emisivnost pomnožite s prepustnostjo stekla — to vrednost nastavite v meniju senzorja.

Na primer za model okna PWS:

Ciljna emisivnost 0,95 x prepustnost stekla 0,77 = nastavitev emisivnosti 0,73

Ko je ta vrednost uporabljena v meniju senzorja, se lahko meritve temperature začnejo kot običajno.

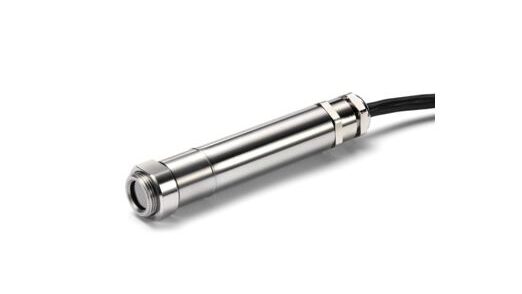

Fiksni infrardeči (IR) merilniki temperature
