PyroEpsilon infrardeči (IR) merilnik temperature CALEX

Opis

PyroEpsilon je preprost infrardeč temperaturni senzor z nastavljivimi emisijskimi vrednostimi. Za ustrezno delovanje senzorja je idealno, če je tarča delno odsevna.

Nastavitev emisivnosti je nastavljiva prek dvožilnega vhoda 4 … 20 mA in jo je mogoče nastavljati zvezno z uporabo spremenljivega vira 4 … 20 mA.

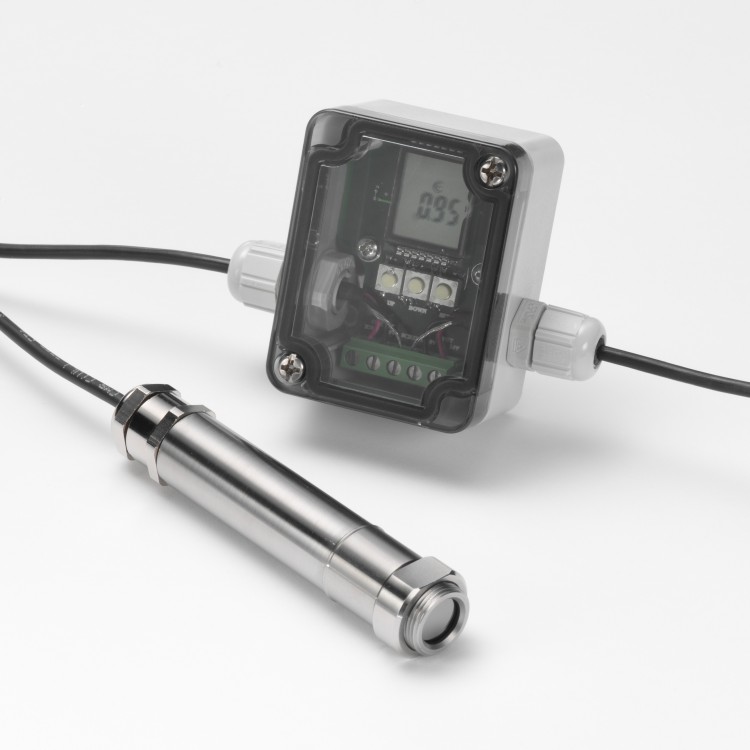

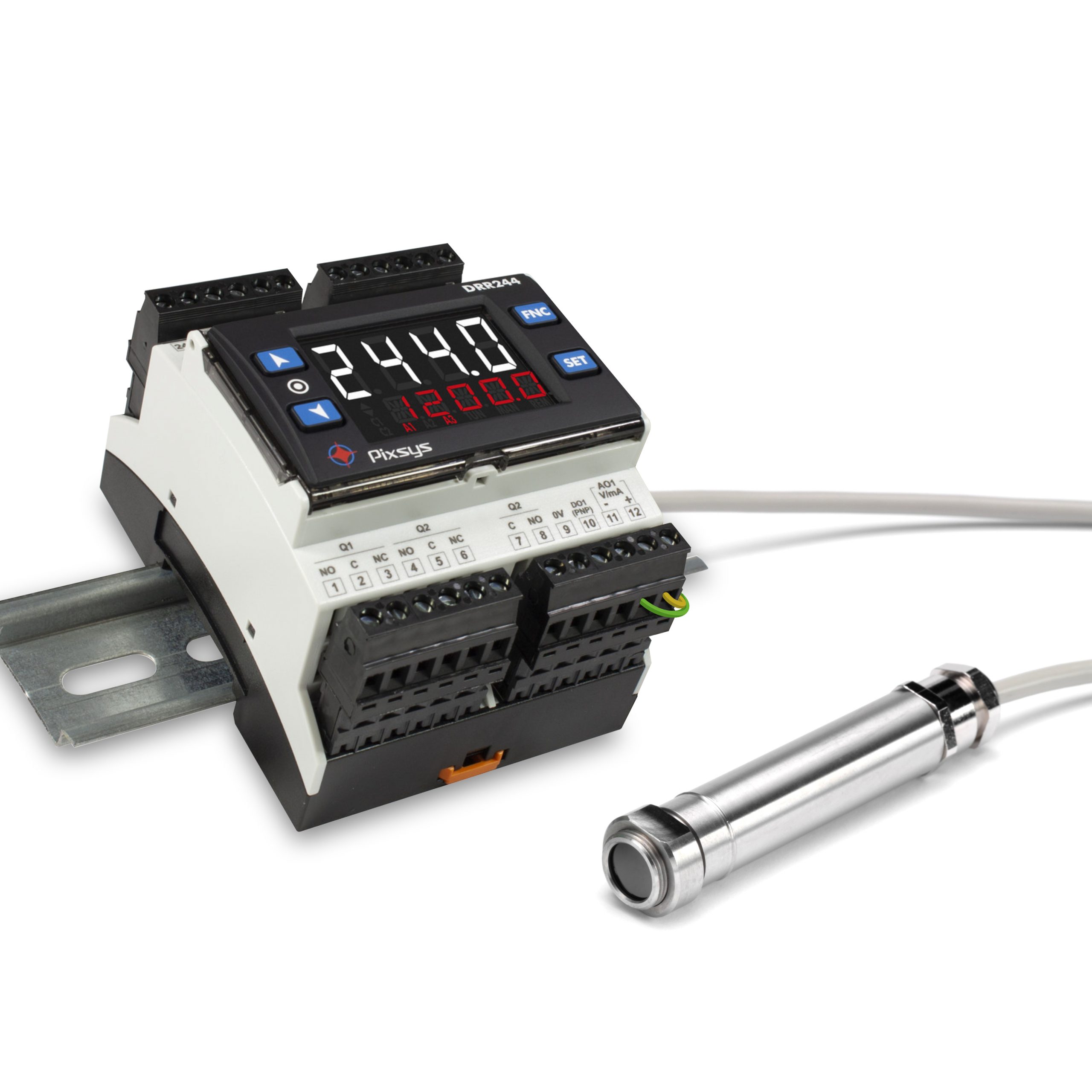

Za ročno nastavitev emisivnosti je na voljo izbirni regulator emisivnosti PyroTune. Senzor je združljiv tudi z izhodi PLC ali kazalnimi krmilniki, ki lahko zagotovijo signal 4 … 20 mA.

Če ni zagotovljenega vhoda 4 … 20 mA, se bo nastavitev emisivnosti vrnila na 0.95, zaradi česar je senzor primeren za merjenje neodbojnih nekovinskih materialov (ali barvanih kovin) takoj po izdelavi.

Prednosti

• temperaturni razpon -20 … 500 °C
• dvožilni 4 … 20 mA izhod
• nastavljiva emisivnost prek zvezno spremenljivega vhoda 4 … 20 mA – izmerite širok razpon ciljnih materialov
• izbira natančne optike za velike ali majhne tarče
• hiter odziv z visoko stabilnostjo
• ohišje iz nerjavečega jekla, zatesnjeno na IP65
• hitra in enostavna namestitev
• širok nabor dodatkov
• skladen z industrijskimi standardi EMC

Tehnične specifikacije

Splošne specifikacije

• temperaturno območje:
  • LT = -20 … 100 °C
  • MT = 0 … 250 °C
  • HT = 0 … 500 °C
• izhod: dvožično 4 … 20 mA
• točnost: ± 1 °C ali 1 %, kar je večje
• ponovljivost: ± 0.5 °C ali 0.5 %, kar je večje
• območje nastavitve emisivnosti: 0.20 … 1.0 prek neprekinjenega vhoda 4 … 20 mA
• metoda nastavitve emisivnosti: nastavljiva prek izbirnih adapterjev
• odzivni čas: 240 ms (90 % odziv)
• spektralno območje: 8 … 14 μm
• napajalna napetost (pri senzorju): 6 V DC do 28 V DC
• maks. impedanca zanke: 900 Ω (izhodna zanka)
• vhodna impedanca: 50 Ω  (vhodna zanka)
• maksimalno črpanje toka : 20 mA

Mehansko

• ohišje: nerjaveče jeklo
• glavne mere: 18 mm premer x 103 mm dolžina
• montaža: M20 x 1 navoj
• dolžina kabla: 1 m (za informacije o podaljšanju kabla se obrnite na nas)
• teža s kablom: 95 g

Okolje

• okoljska ocena: IP65
• razpon temperature okolja: 0 … 70 °C
• relativna vlažnost: max. 95 % brez kondenzacije

Primeri uporabe PyroEpsilon

Prehrambena industrija

Merjenje temperature opreme za proizvodnjo hrane, vključno s pekači in plastičnimi kalupi. Površinska temperatura valjev, prevlečenih s PTFE.

Papirna industrija

Uporaba za merjenje temperature sijočega papirja.

Industrija plastike

Temperature termoformiranja, temperatura cevi plastičnih steklenic pred napihovanjem.

Elektroenergetska industrija

Merjenje temperature barvanih površin v omaricah stikalnih naprav in v ohišjih generatorjev.

Za premaz cevi

Merjenje temperature cevi med nanašanjem premaza, kjer se med postopkom poveča emisivnost površine.

Za monitoring

Na primer barvana ohišja ležajev, pogonske gredi, valji in menjalniki. Merjenje temperature ohišja turbine. Spremljanje temperature zunanje površine kotlov in cevi.

Še veliko več uporabnih informacij najdete v zavihku Dokumentacija.
