V številnih industrijskih procesih je treba spremljati temperaturo valjev, cevi, cilindrov, rotirajočih površin ali premikajočih se izdelkov. Takšne površine so pogosto težko dostopne, v gibanju ali izpostavljene pogojem, kjer klasično kontaktno merjenje ni najbolj zanesljivo. Zato je brezkontaktno merjenje temperature valjev in cevi z infrardečimi senzorji učinkovita rešitev za aplikacije, kjer so pomembni hitra odzivnost, manj mehanske obrabe in natančen nadzor površinske temperature.
Valji, kalandri, rotirajoče cevi in cilindri so tradicionalno zahtevni za merjenje s kontaktnimi tipali. Pri kontaktnih izvedbah, kot so drsni ali kotalni termočleni, se merilna konica dotika površine, zato prihaja do obrabe, trenja in potrebe po pogostejši menjavi tipala.
Poleg tega je lahko odzivni čas kontaktnega tipala počasnejši, na meritev pa lahko vplivajo trenje, prenos toplote in temperatura okoliškega zraka. Pri hitrih procesih to pomeni več možnosti za odstopanja in manj zanesljiv temperaturni podatek.
Infrardeči temperaturni senzorji se teh površin ne dotikajo, zato ni mehanske obrabe, trenja ali vpliva zaradi fizičnega stika s površino. Temperatura površine se izmeri hitro, pogosto v delčku sekunde.
Brezkontaktno merjenje temperature pomeni, da senzor meri infrardeče sevanje, ki ga oddaja površina merjenega objekta. Na podlagi tega določi temperaturo površine, ne da bi se objekta dotaknil.
To je posebej uporabno pri:
Pri valjih in ceveh je to velika prednost, saj lahko senzor neprekinjeno spremlja temperaturo brez poseganja v proces.

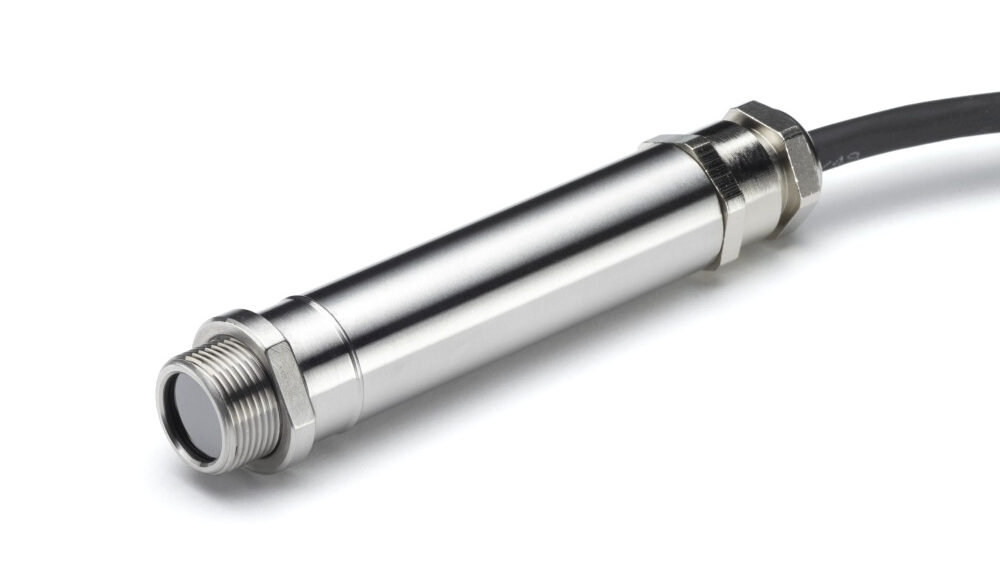

Gumene in plastične površine običajno niso močno reflektivne, zato so primerne za merjenje s splošnimi IR temperaturnimi senzorji. Pri takšnih materialih je pogosto primerna rešitev Calex PyroCouple, ki ima fiksno nastavitev emisivnosti 0,95.
Pri izbiri senzorja je pomembno izbrati ustrezno optiko. Merilna točka mora biti dovolj majhna glede na premer cevi ali valja. Priporočljivo je, da je merilna točka manjša od polovice premera merjenega valja ali cevi.
Takšno merjenje je uporabno pri proizvodnji plastike, gume, folij, cevi, profilov, pnevmatik in drugih izdelkov, kjer temperatura površine vpliva na kakovost, oblikovanje, hlajenje ali nadaljnjo obdelavo.
Pri jeklu in drugih reflektivnih kovinah je merjenje zahtevnejše, ker kovinske površine odbijajo del infrardečega sevanja. Zato je treba pravilno izbrati tip senzorja glede na material, temperaturo in stanje površine.

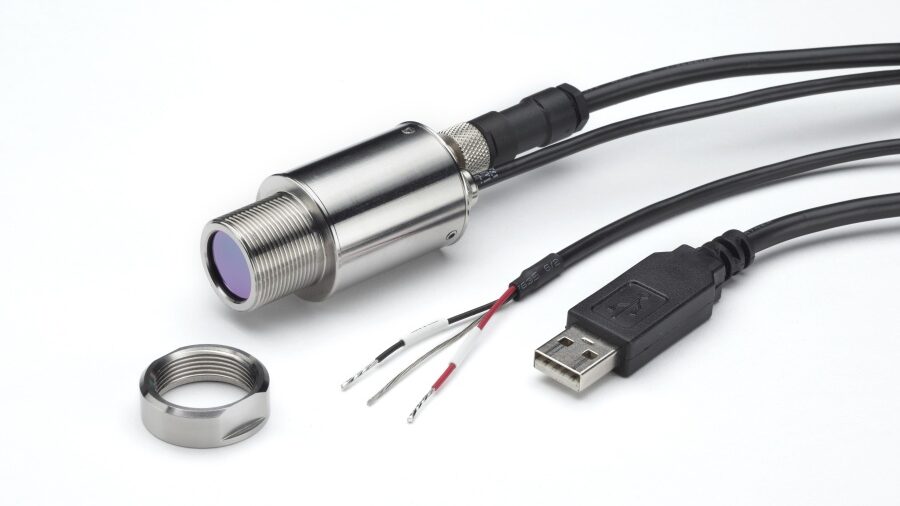

Za vroče reflektivne kovine so primerni kratkovalovni IR senzorji. Calex navaja primer PyroUSB PUA2, ki ima nastavljiv izhod 4 mA … 20 mA in lahko meri temperature že od približno 45 °C, odvisno od reflektivnosti površine.
Takšne rešitve so uporabne pri indukcijskem predgrevanju cevi pred varjenjem, pri merjenju temperature valjev ter v industrijah, kot so tekstil, laminiranje, papirništvo, valoviti karton, plastika in proizvodnja pnevmatik.
Pri nizkih temperaturah in uporabi kratkovalovnih senzorjev je pomembno, da je merilno območje zaščiteno pred neposredno sončno svetlobo ali močnimi svetlobnimi viri, saj lahko ti vplivajo na meritev.
Če je kovinska površina prenizke temperature za uporabo kratkovalovnega senzorja, je za boljšo točnost priporočljivo zmanjšati reflektivnost površine. To lahko dosežemo z barvanjem ali nanosom ustreznega premaza na merilno območje.

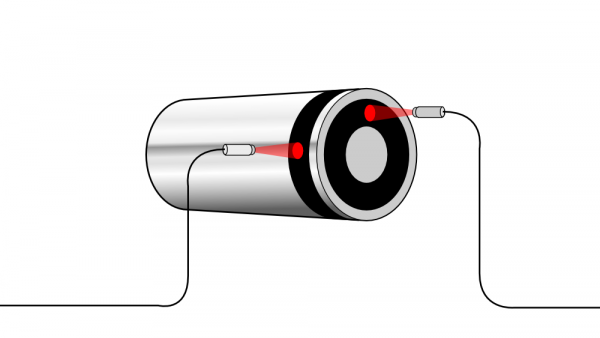

Pri valjih je idealno, da se okoli delovne površine nanese merljiv pas. Če to ni mogoče, je pogosto uporabna tudi meritev na koncu valja. Bare aluminij je za IR merjenje zahteven pri skoraj vseh temperaturah, vendar postane meritev bistveno enostavnejša, če je površina pobarvana ali anodizirana.
Brezkontaktno merjenje temperature valjev in cevi prinaša več praktičnih prednosti za proizvodnjo in vzdrževanje:
S tem uporabnik dobi zanesljiv temperaturni podatek brez vpliva kontaktnega merjenja na površino ali proces.
Rešitev je uporabna v številnih industrijskih procesih, kjer se pojavljajo valji, cevi, cilindri ali rotirajoče površine.
Najpogostejša področja uporabe so:
V podjetju ELPRO LEPENIK & CO. d.o.o. ponujamo Calex IR senzorje za brezkontaktno merjenje temperature v industrijskih procesih. Pri merjenju valjev, cevi in cilindrov je pomembno pravilno izbrati senzor glede na material, temperaturo, premer objekta, razdaljo merjenja, optiko, emisivnost in pogoje okolice.
Za plastiko in gumo so lahko primerne enostavnejše izvedbe, kot je PyroCouple, medtem ko so za kovinske in reflektivne površine potrebne drugačne izvedbe, na primer kratkovalovni IR senzorji.
Pomagamo vam izbrati rešitev, ki bo ustrezala vašemu procesu in omogočala zanesljiv nadzor površinske temperature.
Potrebujete rešitev za merjenje temperature valjev, cevi, cilindrov ali rotirajočih površin?
V podjetju ELPRO LEPENIK & CO. d.o.o. vam pomagamo izbrati ustrezen Calex IR senzor glede na material, temperaturo, razdaljo merjenja, velikost merilne točke in zahteve procesa.
Kontaktirajte nas za strokovno svetovanje in izbiro rešitve za vaš temperaturni nadzor.
ELPRO strokovnjak za CALEX:
Vabljeni k branju:
Avtorica: Mojca Kugler, vir:Rollers, Pipes and Cylinders Non-Contact Temperature Measurement
