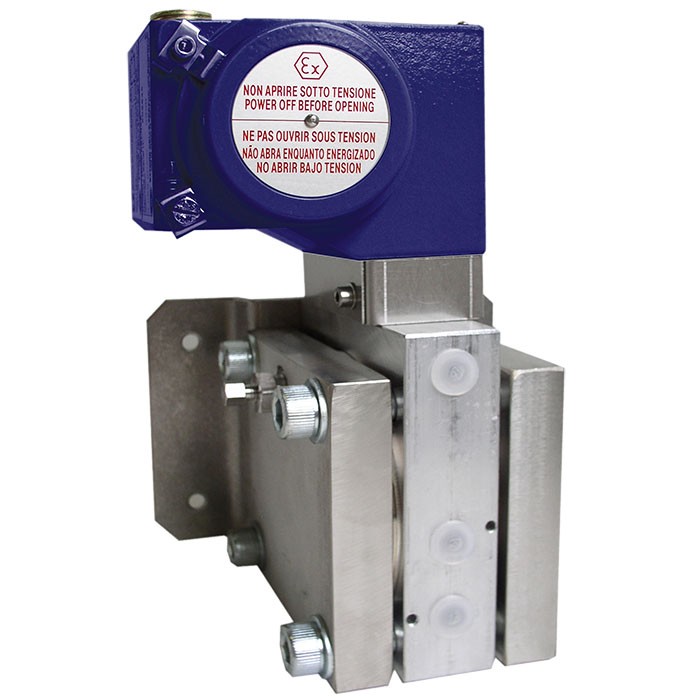

DE kompaktno diferenčno tlačno stikalo (Ex d), WIKA

Opis

DE kompaktno diferenčno tlačno stikalo (Ex d) WIKA je bilo razvito posebej za varnostno kritične aplikacije. Visoka kakovost izdelkov in proizvodnja v skladu s standardom ISO 9001 zagotavljata zanesljivo spremljanje vašega obrata. Med proizvodnjo se stikala na vsakem koraku spremljajo s programsko opremo za zagotavljanje kakovosti, nato pa so podvržena 100-odstotnemu preizkušanju.

Za zagotavljanje čim večje prilagodljivosti delovanja so tlačna stikala opremljena z mikro stikali, ki omogočajo neposredno preklapljanje električnega bremena do AC 250 V, 20 A.
Za manjše preklopne moči, na primer pri aplikacijah s krmilniki PLC, je mogoče izbrati mikro stikala, polnjena z argonom, s pozlačenimi kontakti.

Vsi materiali, ki so v stiku z medijem, so standardno izdelani iz nerjavnega jekla. Za aplikacije s posebnimi zahtevami glede delov v stiku z medijem je na voljo izvedba iz materiala Monel®.

Z uporabo merilnega sistema z membrano je stikalo za diferenčni tlak modela DE izjemno robustno ter zagotavlja optimalne delovne lastnosti in vrhunsko merilno zmogljivost s ponovljivostjo, boljšo od 1 % merilnega območja.

Procesni priključek s središčno razdaljo 54 mm in spodnjo montažo omogoča enostavno in priročno namestitev standardnega ventilskega bloka.

Glavne značilnosti

• za preklapljanje električnih bremen ni potreben zunanji vir napajanja
• robustno ohišje stikala iz aluminijeve zlitine ali nerjavnega jekla 316L, stopnja zaščite IP66, NEMA 4X
• območja nastavitve od 0 mbar … 160 mbar do 0 bar … 40 bar; visoka odpornost na statični tlak in enostransko obremenitev s tlakom do 250 bar
• ponovljivost: ≤ 1 % merilnega območja
• 1 nastavitvena točka, izvedba SPDT ali DPDT, velika preklopna zmogljivost do AC 250 V, 15 A

Za ogled dodatnih opcij in več tehničnih lastnosti priporočamo ogled priloženih .pdf dokumentov.

Uporaba

• nadzor in krmiljenje procesnega tlaka
• varnostno kritične aplikacije v splošni procesni instrumentaciji, zlasti v kemični in petrokemični industriji, industriji nafte in plina, energetiki (vključno z jedrskimi elektrarnami), oskrbi z vodo in ravnanju z odpadnimi vodami ter rudarstvu
• za plinaste, tekoče in agresivne medije ter uporabo v agresivnem okolju
• nadzor filtrov in nivoja

Dodatne podrobnosti

Tehnični podatki

• za preklapljanje električnih bremen ni potreben zunanji vir napajanja
• robustno ohišje stikala iz aluminijeve zlitine ali nerjavnega jekla 316L, stopnja zaščite IP66, NEMA 4X
• območja nastavitve od 0 mbar ... 160 mbar do 0 bar ... 40 bar; visoka odpornost na statični tlak in enostransko obremenitev s tlakom do 250 bar
• ponovljivost: ≤ 1 % merilnega območja
• 1 nastavitvena točka, izvedba SPDT ali DPDT, velika preklopna zmogljivost do AC 250 V, 15 A
