Opis

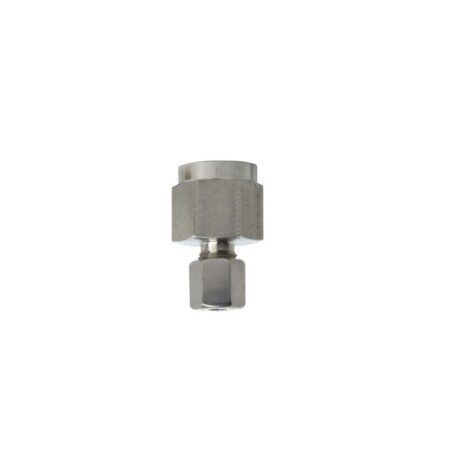

910.14 merilni razdelilniki za instrumente za merjenje tlaka WIKA se uporabljajo za vgradnjo instrumentov za merjenje tlaka, manometrov, zapornih ventilov, sifonov za merjenje tlaka, RC členov in drugih dodatkov.
Vrste 910.14 merilnih razdelilnikov
- moško-ženski priključki
se uporabljajo, kadar je velikost zunanjega navoja drugačna od zunanjega navoja v delih, ki jih je treba povezati - žensko-ženski priključki
se uporabljajo, kadar imata obe komponenti, ki jih je treba povezati, moške navoje - moško-moški priključki
se uporabljajo, kadar imata obe komponenti, ki jih je treba povezati, ženske navoje - samotesnilni nastavki (SS)
se uporabljajo za prilagoditev navojne povezave manjše velikosti na večjo (npr. G ¼ do G ½). Zaradi svoje zasnove se varilni nastavki samotesnijo (tj. zožitev, ki se spremeni v varilne nastavke, stisne v izvrtino priključka tlačnega kanala instrumenta za merjenje tlaka. Za zaščito pred nenamernim sproščanjem obeh navojnih delov sta pritrjena s posebnim lepilom. - levo/desni navoji
po DIN 16283 imajo na eni strani desni navoj in na drugi strani levi navoj, ki omogočata tesnjenje in usmerjanje komponente v katero koli zahtevano smer - navojne matice z varilnim nastavkom
po DIN 16284, omogočite pritrditev, ne da bi morali spremeniti usmerjenost delov, ki jih je treba povezati drug proti drugemu. - kompresijsko prileganje s tulci brez spajkanja
se uporabljajo za povezavo instrumentov za merjenje tlaka ali fitingov s cevovodi iz bakra, jekla in nerjavečega jekla. Posebej uporabna montaža, brez spajkalnih in varilnih mest. Tesnilna podložka je vključena v dobavo. - set prirobnic s tesnilnim obročem tipa leče
se uporablja za montažo visokotlačnih merilnih instrumentov (do 4000 barov). Skozi dve navojni prirobnici, ki sta vpeti s štirimi vijaki, se lahko instrument za merjenje tlaka postavi v poljubno usmeritev. - privarjeni merilni razdelilniki
z zunanjim navojem se uporabljajo z levičarskimi navoji za povezavo z levo/desnimi navoji, z desnimi navoji (po EN 837-1) pa jih v glavnem najdemo z neposrednimi tlačnimi priključki - vrtljivi merilni razdelilniki
omogočajo usmeritev instrumentov za merjenje tlaka v območju 360 °
Za več tehničnih podatkov si lahko pomagate s tehničnim listom, ki se nahaja v prilogi (Dokumentacija).
