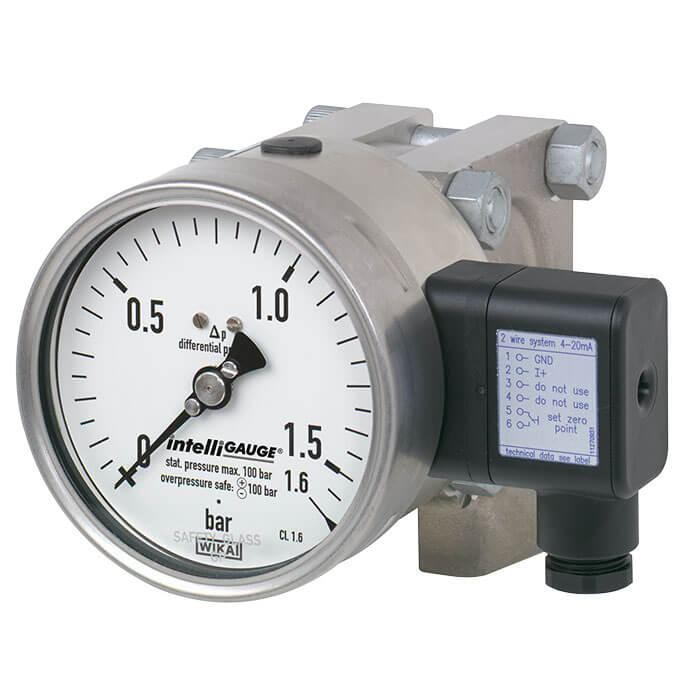

DPGT43HP.100 diferenčni manometer z izhodnim signalom, WIKA

Opis

DPGT43HP.100 intelliGAUGE®  diferenčni manometer z izhodnim signalom WIKA se lahko uporabi povsod, kjer je potreben lokalni prikaz diferenčnega tlaka in hkrati prenos signala v centralni nadzorni sistem ali na oddaljeno nadzorno mesto.

Merilnik tlaka temelji na visokokakovostnem manometru iz nerjavnega jekla modela 732.14 z nazivno velikostjo 100 ali 160. Merilnik tlaka je izdelan v skladu s standardom EN 837-3.
Uporaba visokokakovostnih materialov iz nerjavnega jekla in robustna zasnova sta prilagojeni uporabi v kemični in procesni industriji. Instrument je tako primeren za tekoče in plinaste medije, tudi v agresivnih okoljih.
Visoka odpornost proti preobremenitvi je dosežena z v celoti kovinsko konstrukcijo in tesno prilegajočo se zasnovo tlačnega elementa.

Robusten merilni sistem z membrano povzroča vrtenje kazalca, ki je sorazmerno s tlakom. Elektronski kotni dajalnik, preizkušen v varnostno kritičnih avtomobilskih aplikacijah, določa položaj osi kazalca – gre za brezkontaktni senzor, zato je popolnoma brez obrabe in trenja. Na podlagi tega se ustvari električni izhodni signal (4 mA … 20 mA), ki je sorazmeren s tlakom. Poleg tega je mogoče ročno nastaviti električno ničelno točko.

Elektronski senzor WIKA, vgrajen v visokokakovostni mehanski manometer za diferenčni tlak, združuje prednosti prenosa električnega signala z lokalnim mehanskim prikazom, ki ostane berljiv tudi ob izpadu električne energije.
S tem se lahko izognemo namestitvi dodatnega merilnega mesta z mehanskim prikazom tlaka.

Glavne značilnosti

• visok delovni tlak (statični tlak) in visoka odpornost proti preobremenitvam (izbira med 40 bar, 100 bar, 250 bar ali 400 bar)
• dušenje merilne celice s tekočino za zaščito pred hitrimi spremembami tlaka
• konfiguracija ni potrebna (funkcionalnost »plug-and-play«)
• merilna območja diferenčnega tlaka od 0 mbar … 60 mbar
• individualne, nelinearne karakteristike (npr. x² ali √x za merjenje pretoka)

Za ogled dodatnih opcij in več tehničnih lastnosti priporočamo ogled priloženih .pdf dokumentov.

Uporaba

• zajem in prikaz procesnih vrednosti
• izhodni signali 4 mA … 20 mA, 0 mA … 20 mA, 0 V … 10 V za prenos procesnih vrednosti v nadzorno sobo
• za merilna mesta z visoko preobremenitvijo zaradi diferenčnega tlaka in/ali visokimi delovnimi tlaki (statičnimi tlaki), tudi v agresivnih okoljih
• dobro čitljiv analogni lokalni prikaz, ki ne potrebuje zunanjega napajanja

ELPRO poimenovanje: MAN-DPGT43HP.100

Dodatne podrobnosti

Tehnični podatki

• visok delovni tlak (statični tlak) in visoka odpornost proti preobremenitvam (izbira med 40 bar, 100 bar, 250 bar ali 400 bar)
• dušenje merilne celice s tekočino za zaščito pred hitrimi spremembami tlaka
• konfiguracija ni potrebna (funkcionalnost »plug-and-play«)
• merilna območja diferenčnega tlaka od 0 mbar … 60 mbar
• individualne, nelinearne karakteristike (npr. x² ali √x za merjenje pretoka)
