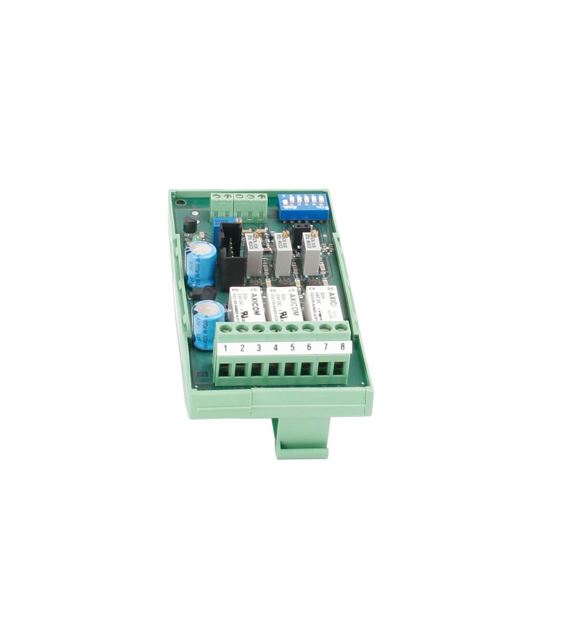

EGS01 analogno končno stikalo z relejskimi izhodi deluje kot enosmerni ojačevalnik za merilne mostičke z napetostnim merilnikom. Trije komparatorji v nadaljevanju, vsak z enim nastavitvenim potenciometrom, omogočajo nastavitev treh različnih pragov preklopa, ki ustrezajo določeni obremenitvi priključenega tenzometričnega pretvornika sile. Vsak izhod komparatorja krmili rele in kontrolno diodo LED.
Če je naprava izklopljena ali če je napajanje prekinjeno, so trije relejski kontakti na izhodnih sponkah od 3 do 8 odprti. Ko je naprava vklopljena in pod ustrezno nastavljenim pragom preklopa, izhodni releji delujejo in kontakti relejev so zaprti. Vzporedno s tuljavo releja se preklopi kontrolna LED. Sveti, dokler je izhodni kontakt zaprt.
Ojačevalnik je zasnovan za namestitev v krmilno omarico in ga je mogoče namestiti na montažno letev v ohišje iz ekstrudiranega profila.
Merilni in nadzorni sistemi, gradnja strojev in obratov, avtomatizacija proizvodnje.
| Dobavni rok | do 4 tedne |
|---|---|
| Uporaba | profesionalna uporaba |
| Področje | sila |
| Način uporabe | dodatna oprema |
