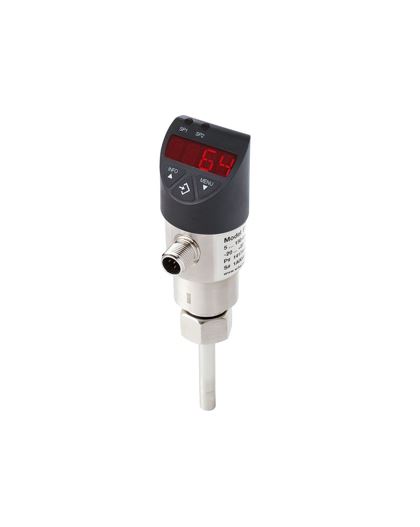

FSD-4 elektronsko stikalo pretoka s prikazovalnikom, WIKA

Opis

FSD-4 elektronsko stikalo pretoka s prikazovalnikom za tekoče medije omogoča popolno prilagodljivost pri spremljanju in nadzoru pretoka na podlagi hitrosti tekočih medijev. Preklopne točke modela FSD-4 je mogoče preprosto in poljubno konfigurirati z uporabo treh tipk neposredno na napravi ali – opcijsko – prek vmesnika IO-Link. Model FSD-4 lahko posreduje tako absolutne vrednosti v različnih enotah kot relativne vrednosti pretoka ter jih prikaže na digitalnem zaslonu.

Pretok je odvisen od številnih dejavnikov, kot so:

• premer cevi, zasnova sistema ali
• vrsta medija.

Zato se lahko dejanska vrednost pretoka glede na aplikacijo razlikuje od kalibrirane vrednosti. S funkcijo učenja (t. i. »teach« funkcija) lahko model FSD-4 na določenem merilnem mestu nastavimo na ničelno točko in največji pretok ter ga tako optimalno prilagodimo merilnim pogojem. Dodatno prilagodljivost zagotavlja vijačni priključek s tesnilnim obročem (kompresijski priključek) na pretočnem stikalu. Globino potopitve in usmerjenost je mogoče individualno prilagoditi glede na premer cevi.

Odvisno od konfiguracije ima model FSD-4 do dve preklopni točki in analogni izhod, ki jih je mogoče poljubno programirati. Ker stikalo podatke o pretoku določa na podlagi kalorimetričnega merilnega načela, lahko drugi preklopni izhod uporabimo za spremljanje temperature, medtem ko prvi izhod oddaja preklopni signal na podlagi vrednosti pretoka. Pretočno stikalo se tako lahko dodatno uporablja za preproste procese, krmiljene glede na temperaturo.

Parametre je mogoče nastaviti bodisi z uporabo treh tipk na napravi bodisi – opcijsko – prek vmesnika IO-Link. Ob zamenjavi naprave lahko nastavitve za določeno merilno mesto neposredno prenesemo na novo pretočno stikalo. S tem odpade potreba po ponovnem nastavljanju parametrov na merilnem mestu in se zmanjša obseg dela, potrebnega za integracijo. Vmesnik IO-Link omogoča tudi dostop do dodatnih funkcij, kot sta števec obratovalnih ur ali pomnilnik največjih vrednosti, ki se lahko uporabijo za spremljanje stanja naprave.

Glavne značilnosti

• brezkontaktno spremljanje pretoka tekočih medijev na podlagi kalorimetričnega načela
• prilagodljivo nastavljivi preklopni in analogni izhodi za pretok in temperaturo
• enostavna parametrizacija z upravljanjem prek treh tipk ali opcijsko prek vmesnika IO-Link 1.1
• natančna prilagoditev pogojem na mestu vgradnje

Uporaba

• krmiljenje sistemov za hladilno-mazalne tekočine
• nadzor krogotokov hladilne tekočine
• krmiljenje filtrirnih enot
• zaščita črpalk pred suhim tekom

Dodatne podrobnosti

Tehnični podatki

• brezkontaktno spremljanje pretoka tekočih medijev na podlagi kalorimetričnega načela
• prilagodljivo nastavljivi preklopni in analogni izhodi za pretok in temperaturo
• enostavna parametrizacija z upravljanjem prek treh tipk ali opcijsko prek vmesnika IO-Link 1.1
• natančna prilagoditev pogojem na mestu vgradnje
