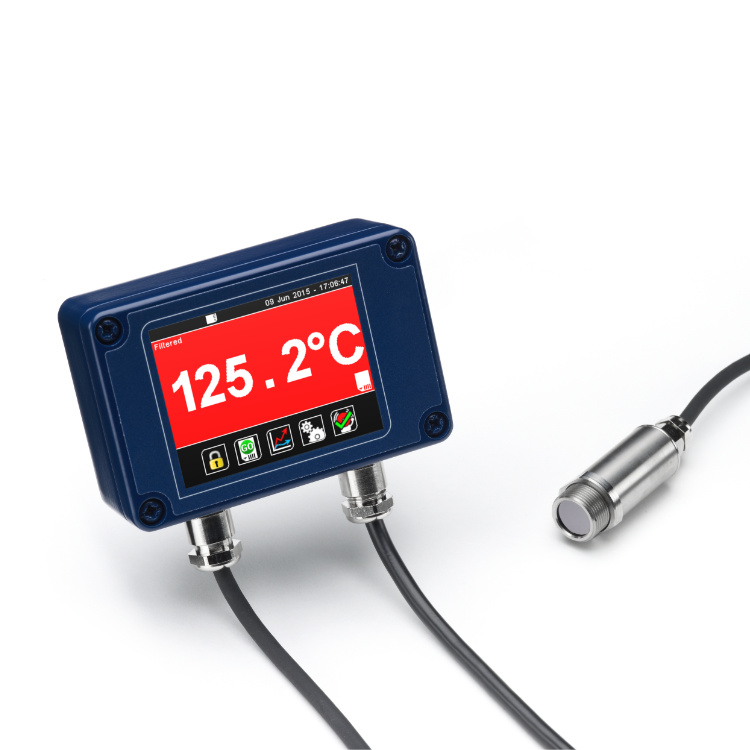

PyroMini je miniaturni infrardeči (IR) temperaturni senzor s pretvornikom in zaslonom na dotik (opcijsko). Zaslon na dotik, kot dodatna opcija, omogoča lažje upravljanje s senzorjem. Namenjen je shranjevanju oziroma snemanju merilnih podatkov (data logger), ki jih lahko prenesete na MicroSD pomnilniško kartico (opcija).
PryoMini ima tokovni zvezni izhod 4 … 20 mA ter RS485 Modbus izhod. Najpogosteje se uporablja v industrijskih procesih, kot tudi v splošnih dejavnostih, na primer: v proizvodnji hrane, papirja, plastike, barv, lepil in jekla.
Senzorska glava je odporna na visoke temperature okolice, do 120 °C, ali tudi do 180 °C brez hlajenja. Merilno območje od -20 °C do 1000 °C.
Ti modelo delujejo na neodsevnih površinah (papir, plastika, hrana, barvane površine, prevlečene kovine in veliko drugih). Odporni so na motnje, zaradi premikanja kabla senzorske glave. Iz tega razloga so ti modeli idealni za vgradnjo na robotske roke.
Ti modelo so primerni za merjenje temperature kratkovalovne dolžine za večjo natančnost odsevnih/svetlečih površin, kot so jekleni valji in številne druge kovinske površine, kjer se temperature gibljejo med 100 °C in 2000 °C.
Možna izbira optike, vključno z ozkimi možnostmi za dolge razdalje meritve zelo vročih predmetov.
| PyroMini Splošna uporaba | PyroMini 2.2 Visoke temperature | |
| Temperaturno območje | izbira obsegov od -20 °C do 2000 °C (glejte številke modelov) | |
| Izhod | 4 do 20 mA ali RS485 Modbus (do 247 senzorjev se lahko namesti v vsako omrežje Modbus) | |
| Alarmni releji (modeli -CRT in -BRT) | 2 x enopolni preklopni alarmni releji nazivne vrednosti 24 V DC, 1 A, izoliran 500 V DC | |
| Točnost | ± 1 °C ali 1 % odčitka, kar je večje | ± 2 °C ali 1 % odčitka, kar je večje |
| Ponovljivost | ± 0.5 °C ali 0.5 %, kar je večje | |
| Optika | izbira optike | |
| Območje nastavitve emisivnosti | 0.20 … 1.00 | |
| Metoda nastavitve emisivnosti | -modeli CRT in -BRT: prek zaslona na dotik -modeli BB in -BRT: preko RS485 -CB modeli: preko dveh vrtljivih stikal v ohišju elektronike | |
| Odzivni čas, t90 | 240 ms (90 % odziv) | |
| Spektralno območje | 8 … 14 µm | 2.0 … 2.6 µm |
| Napajalna napetost | 24 V DC ± 5% | |
| Največja poraba toka | 100 mA | |
| Največja impedanca zanke | modeli CB in -CRT: 900 Ω (4 do 20 mA izhod) | |
| Najvišji temperaturni razpon (modeli -CRT) | polno temperaturno območje | |
| Najmanjši temperaturni razpon (modeli -CRT) | 100°C | |
Mehanske
| Senzorska glava | Elektronski modul | |
| Dimenzije | Ø 18 x 45 mm | 98(š) x 64(v) x 36(g) mm |
| Montaža | Navoj M16 x 1 mm | dve luknji za vijake M4 za pritrditev na steno (glejte diagram) |
Okoljski
| Senzorska glava | Elektronski modul (brez zaslona) | Elektronski modul (z zaslonom na dotik) | |
| Okoljska ocena | IP65 (NEMA 4) | IP65 (NEMA 4) | |
| Razpon temperature okolja | glej spodaj* | 0 … 60 °C | 0 … 60 °C |
| Najvišja relativna vlažnost | največ 95 % brez kondenzacije
| največ 95 % brez kondenzacije
| največ 95 % brez kondenzacije
|
| Skladno z RoHS | da | da | da |
*razpon temperature okolja (senzorska glava)

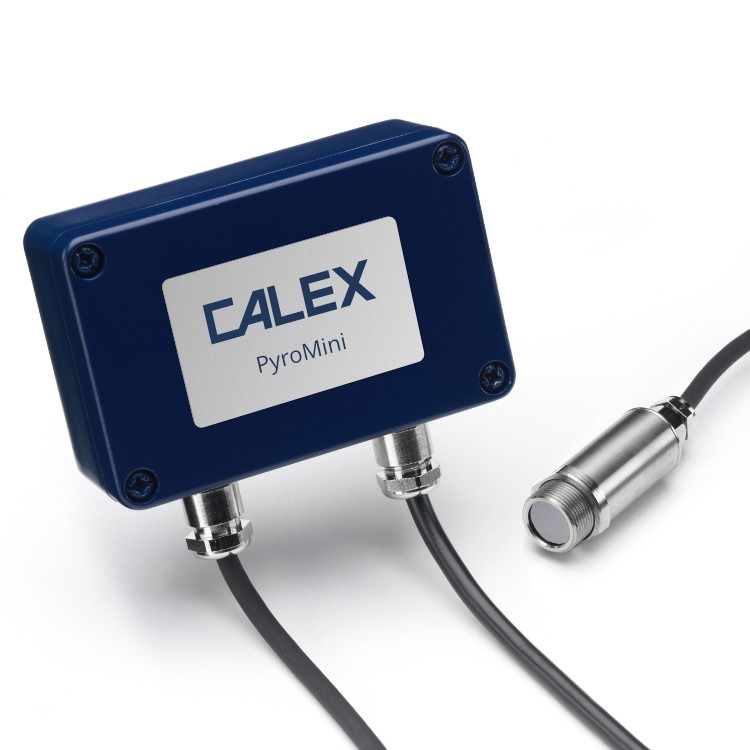

Set vsebuje: miniaturno senzorsko glavo in ločen elektronski modul. Prosimo glejte tehnično dokumentacijo za opcije, dodatke in dodatno opremo.
Na voljo je tudi programska oprema CalexConfig_FullInstaller. Navodila za montažo, dodatke in naročilo najdete na povezavi.
Še veliko več uporabnih informacij najdete v zavihku Dokumentacija.
Za lažjo uporabo temperaturnega senzorja PyroMini so vam na voljo naslednji posnetki:

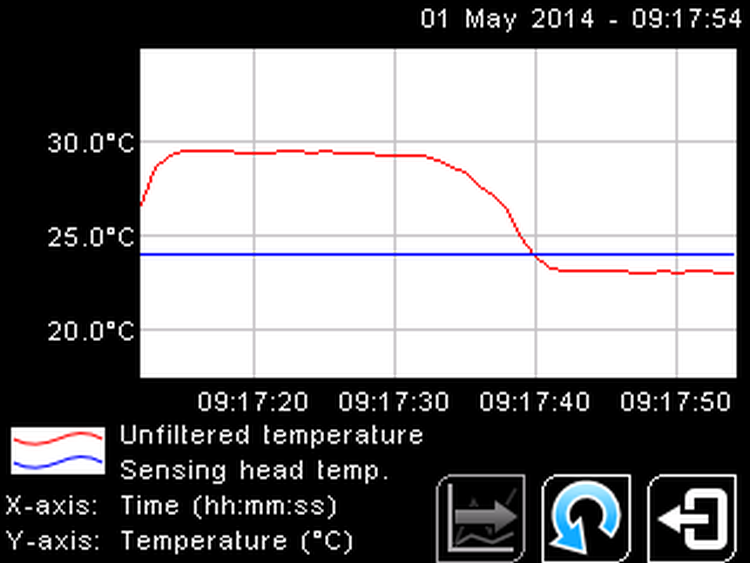

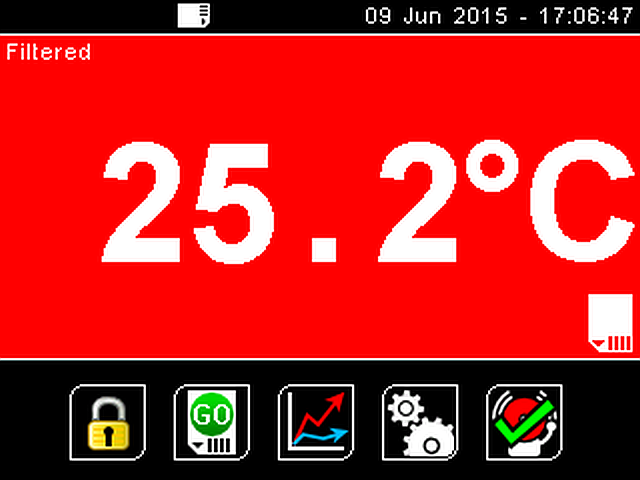

Osnovne značilnosti:

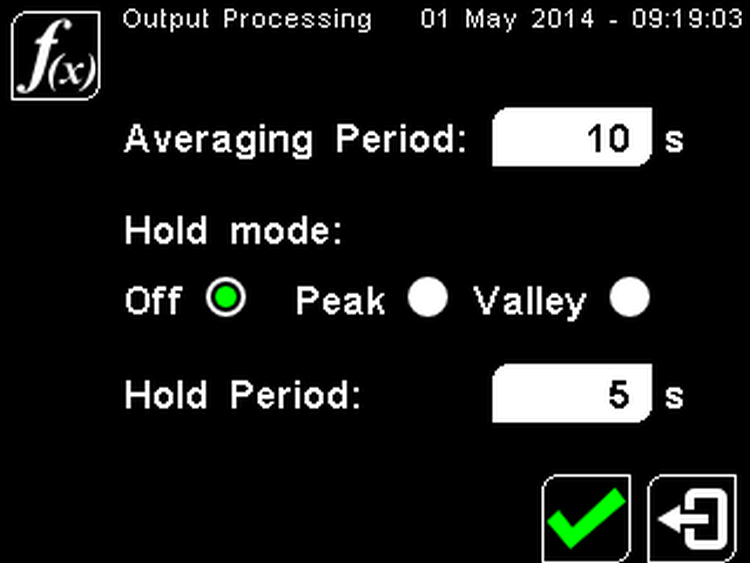

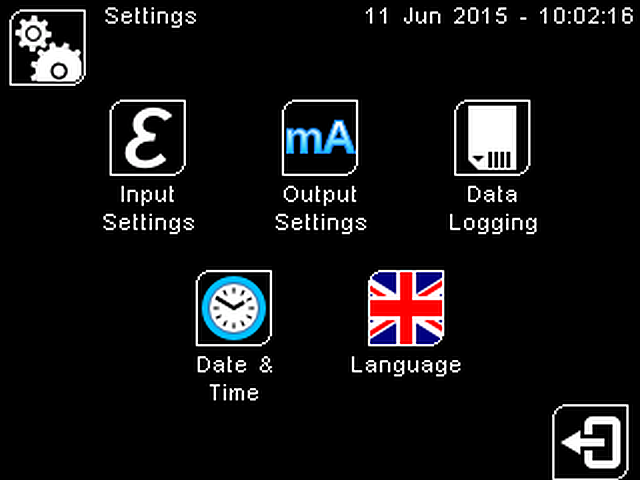

Konfiguracija:

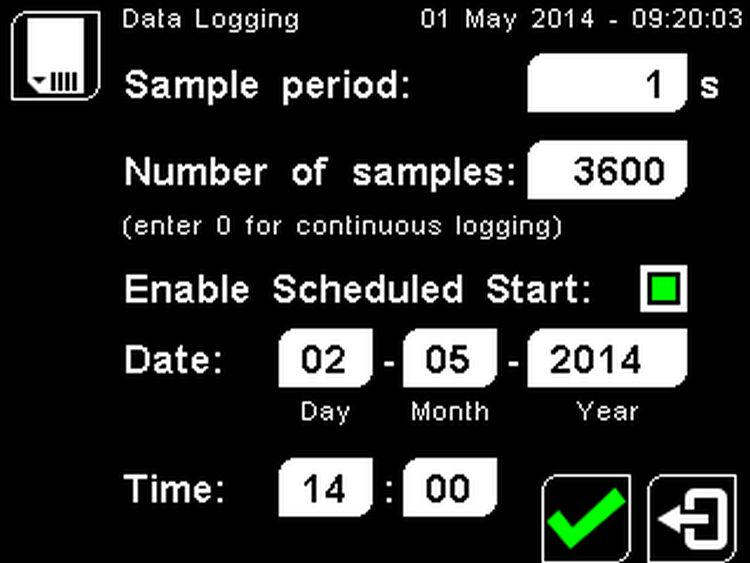

Shranjevanje podatkov na MicroSD kartico:

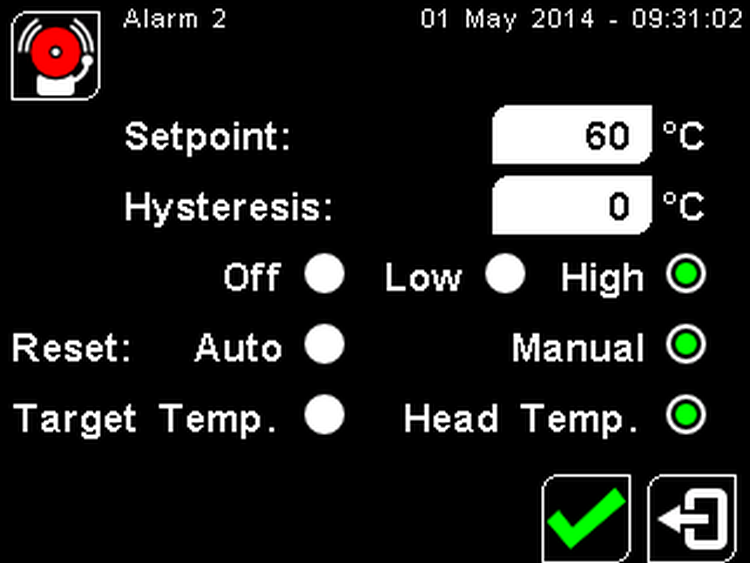

Alarmi:
Prehrambena industrija: zaradi obdelave vrha ali dna je PyroMini idealen za merjenje temperature hrane v posodah, kjer mešalni stroji prekinjajo pogled senzorja na površino hrane in za merjenje temperature živilskih izdelkov na tekočih trakovih, da se ignorirajo odčitki temperature tekočega traku. Zapisovanje podatkov na kartico MicroSD pomeni, da se PyroMini lahko uporablja za izpolnjevanje zahtev HACCP.
Vroče površine iz nerjavečega jekla nad 100 °C lahko hitro in natančno izmerite s PyroMini 2.2. Uporaba vključuje nadzor gorilnika v transportnih pečicah in sušilnih strojih.
Papirna industrija: modeli z visokotemperaturno senzorsko glavo (do 180 °C okolice) se lahko uporabljajo v vročih okoljih pri proizvodnji valovitega kartona in sušenju papirja.
Temperature površine cilindra sušilnika nad 100 °C (na primer pri valovitega kartona) lahko izmerite neposredno s PyroMini 2.2. Glejte tudi PyroUSB 2.2 za temperature pod 100 °C (pri izdelavi tanjših vrst papirja).
Industrija plastike: pri termooblikovanju je zaznavna glava 180 °C idealna za merjenje temperature predgrevanja plastične plošče, kjer je temperatura okolice visoka, brez potrebe po hlajenju.
Industrija barv in lepila: visokotemperaturna senzorska glava se lahko brez hlajenja namesti v pečice za sušenje do 180 °C. Idealena je tudi za uporabo z infrardečimi grelniki.
Industrija jekla: senzorji s kratko valovno dolžino 2,2 μm so bolj primerni za merjenje površinske temperature jekla kot splošni modeli 8 do 14 μm.
| Teža | 1 kg |
|---|---|
| Dimenzije | 10 × 7 × 4 cm |
| Uporaba | profesionalna uporaba |
| Merilno območje Min | -20 |
| Merilno območje Max | 2000 |
| Design | digitalni, s kablom |
| Komunikacija/prikaz | merilni pretvornik vgrajen, opcijsko prikazovalnik vgrajen, RS-485 |
| Področje | temperatura |
| Način uporabe | HACCP, monitoring, regulacija|avtomatizacija |
| Standardizacija | EN 61326-1, EN 61326-2-3, IP65, RoHS |
| Industrije | KOVINSKA, KEMIČNA, PREHRAMBENA, PLASTIČARSKA IN GUMARSKA, LESNA |
| Dobavni rok | do 3 tedne |
| Funkcionalnost | hitroodzivno, površinsko, visokotemperaturna |
