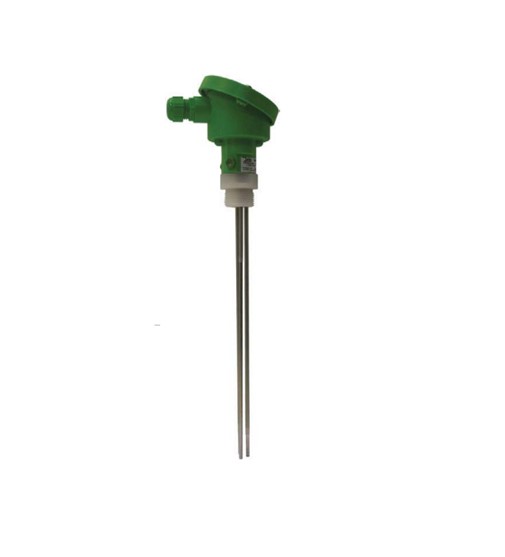

S 2 M/PVDF-SPS4 palična elektroda JOLA

Opis

S 2 M/PVDF-SPS4 palična elektroda JOLA preko elektrodnega releja signalizira prisotnost tekočega medija zaradi, na primer, počene cevi. Talne elektrode so namenjene uporabi v suhih prostorih.

S 2 M/PVDF-SPS4 z integriranim galvanskim ločevanjem:

• preprečuje medsebojno povezavo vezij elektrode
• preprečuje nastanek ozemljitvenih zank, če je na skupni napajalni tokokrog priključeno več kot en detektor.

Prevodne palične elektrode je dovoljeno uporabljati samo v normalno suhih okoljih. Lahko jih namestite z vrha ali s strani. V obeh primerih je treba zagotoviti, da so konice elektrodnih palic le malo nad tlemi, ki jih je treba nadzirati.

Elektrode s prevodno palico S 2 M / PP -…, S 2 M / PVDF -… in S 2 AM -… so opremljene z dvema ločenima elektrodama v obliki dveh elektrodnih palic: 1 krmilna elektroda in 1 zemeljska elektroda. Takoj, ko prevodna tekočina ustvari prevodno pot med obema elektrodnima palicama, se stanje preklopa detektorja puščanja spremeni.

Načelo konduktivnega merjenja

Načelo konduktivnega merjenja se uporablja za zaznavanje električno prevodnih tekočin. Ni primerno za zaznavanje električno neprevodnih tekočin.

Električno prevodne tekočine so praviloma vodne raztopine soli, kislin ali alkalij. Molekule teh snovi se v vodi ločijo na pozitivne in negativne ione, ki dajo vodni raztopini električno prevodnost. Prevodni detektor puščanja zazna prisotnost električno prevodne tekočine in nato se sproži alarmni signal.

Merilni postopek uporablja izmenični tok, da se zagotovi natančna odzivna občutljivost in preprečijo galvanski procesi na elektrodah. Prevodni detektor puščanja ima integrirano elektronsko enoto za ocenjevanje z galvansko ločenimi vezji. To preprečuje medsebojno povezavo vezij elektrode in tvorjenje ozemljitvenih zank, če je priključenih več kot en od teh detektorjev uhajanja.

Zanesljivo zaznavanje tekočin s slabo električno prevodnostjo, kot je kondenzat ali demineralizirana voda, je zagotovljeno s tovarniško nastavljeno odzivnostjo občutljivosti prevodnega detektorja puščanja.

Lastnosti S 2 M/PVDF-SPS4

• dizajn: detektor puščanja s mirujočim tokom/NC (prekinitev)
• elektrodne palice: 2 palici iz nerjavečega jekla 316 Ti; drugi materiali (npr. titan, Hastelloy, Monel ali tantal) na zahtevo
• dolžina: na zahtevo (merjeno od tesnilne površine nastavka)
• max dolžina: 2500 mm
• nastavek: G1, PVDF
• električni priključek: štirižična povezava preko štiripolnega priključnega bloka za max 2.5 mm² v priključni glavi PP s kabelskim vhodom M 20 x 1.5
• razred zaščite: IP54
• napajalna napetost: samo za priključitev na izredno nizkonapetostni SELV ali PELV! (glej tehnični list)
• poraba energije: max 0.5 VA
• izhod: brezpotencialni trstni kontakt z zaščitnim uporom 62 Ω, max obremenitev AC / DC 30 V, 100 mA, 3 W; žične barve: črna
• zaščita prek kratkim stikom: trsni kontakt na izhodu za kratek čas odporen proti vgrajeni zaščitni upornosti 62 Ω; toda trsni kontakt je odprt, če napajalna napetost senzorja ni pravilno priključena
• stanje preklopa brez napajalne napetosti: trsni kontakt odprt
• preklopni kondenzator za zaznavanje stanja ni aktiviran: trsni kontakt zaprt
• preklopni kondenzator za zaznavanje stanja je aktiviran: trsni kontakt odprt
• nadzor preloma kabla: nadzor preloma kabla zaradi mirujočega toka
• galvansko ločevanje: samo za priključitev na izredno nizkonapetostni SELV ali PELV! napetostna upornost > 500 V med vezjem kondenzatorja in napajalnim vezjem
• max napetost brez obremenitve na kondenzatorjih za zaznavanje: 5 Veff 600 Hz
• max tok kratkega stika na kondenzatorjih za zaznavanje: 0.2 mA
• občutljivost odziva: pribl. 30 kΩ ali pribl. 33 μS (prevodnost)
• temperaturno območje: -20 … +60 °C

Več tehničnih informacij najdete v tehničnem listu priloženem pod zavihkom Dokumentacija.

Uporaba

Primer uporabe S 2 M/PVDF-SPS4: spremljanje lažnih tal v strežniški sobi s pomočjo kabelske elektrode in ploščaste elektrode v sosednji sobi.
