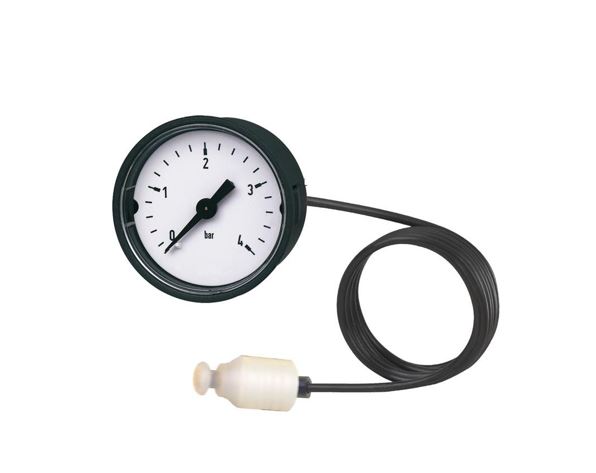

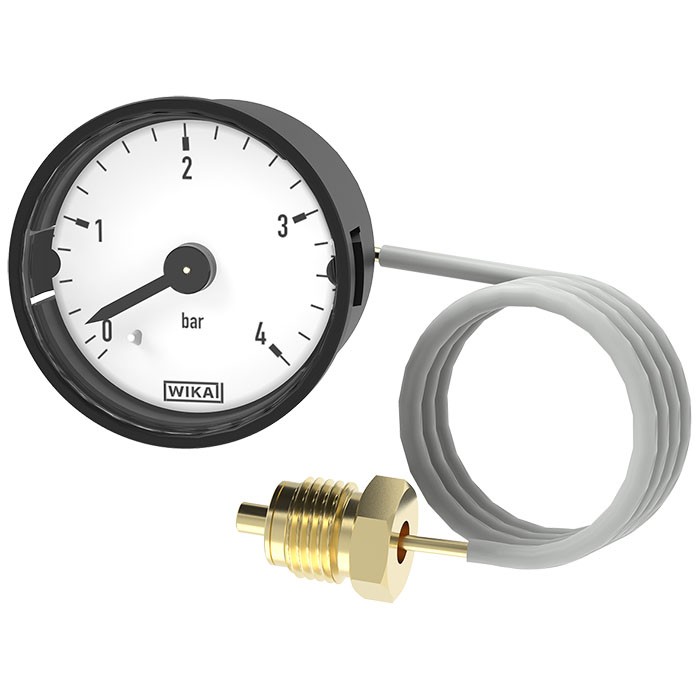

101.00 manometer s plastično kapilaro, WIKA

Opis

101.00 manometer s plastično kapilaro WIKA temelji na preizkušenem merilnem sistemu z Bourdonovo cevjo. Plastično ohišje je na voljo v nazivnih velikostih 27 mm [1″] in 40 mm [1 ½”].

Zaradi dolžine in fleksibilnosti kapilare je lahko položaj namestitve manometra neodvisen od merilne točke. Različica s plastično kapilaro uporablja poseben material, ki ohranja dolgoročno odpornost tudi pri visokih temperaturah. Prednost plastičnih kapilar v primerjavi z medeninastimi ali bakrenimi kapilarami je, da jih ni treba upogibati ali zvijati. Tako plastična kapilara močno olajša namestitev in odpravi tveganje za utrujenostni zlom.

Ti instrumenti so še posebej primerni za uporabo v ogrevalni industriji. Primernost instrumenta je bila potrjena v dolgoročnih testih v značilnih pogojih uporabe.

Standardni procesni priključek G ¼ B je na zahtevo lahko opremljen tudi s plastičnim tesnilnim obročem na navoju. To odpravi zamudno in napakam podvrženo tesnjenje med montažo. Za specifične zasnove procesnih priključkov po meri stranke WIKA ponuja tudi razvoj plastičnih vtičnih priključkov, ki ustrezajo zahtevam.

Glavne značilnosti

• procesni priključek: G ¼ B ali vtični priključek
• območje merilnega tlaka: 0 bar … 4 bar ali 0 bar … 6 bar
• zelo enostavna namestitev (pritrditev s sponkami)
• upogibanje ali zvijanje plastične kapilare ni potrebno
• primernost plastične kapilare je bila potrjena z dolgoročnimi testi v značilnih pogojih uporabe

Za ogled dodatnih opcij in več tehničnih lastnosti priporočamo ogled priloženih pdf. dokumentov pod razdelkom Dokumentacija.

Področja uporabe, aplikacije

• za plinaste in tekoče medije, ki niso zelo viskozni ali kristalizirajoči in ne bodo poškodovali delov iz bakrenih zlitin.
• tehnologija ogrevanja

ELPRO poimenovanje: MAN-101.00

Dodatne podrobnosti

Tehnični podatki

• procesni priključek: G ¼ B ali vtični priključek
• območje merilnega tlaka: 0 bar … 4 bar ali 0 bar … 6 bar
• zelo enostavna namestitev (pritrditev s sponkami)
• upogibanje ali zvijanje plastične kapilare ni potrebno
• primernost plastične kapilare je bila potrjena z dolgoročnimi testi v značilnih pogojih uporabe
