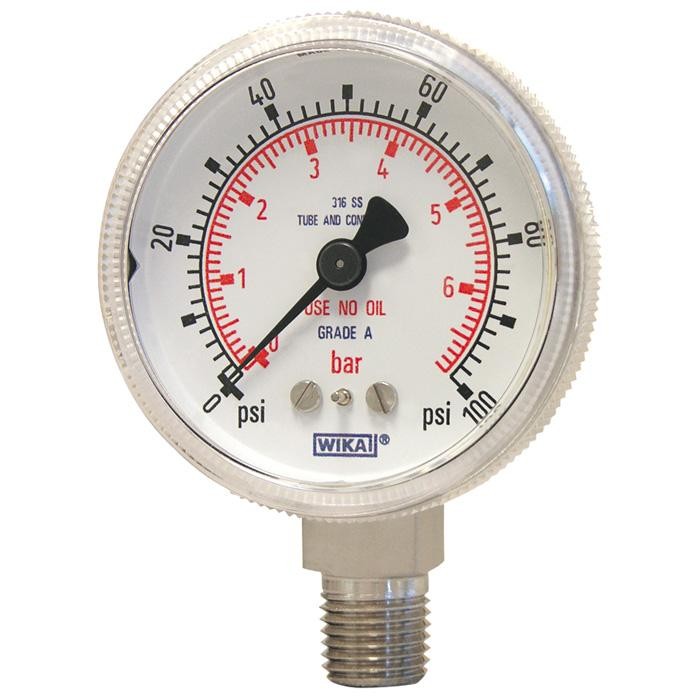

130.15 manometer za aplikacije z visoko čistostjo (HP), WIKA

Opis

130.15 manometer za aplikacije z visoko čistostjo (HP), WIKA  se uporablja pri merjenju tlaka plinskih in tekočih medijev.

Kompaktni model 131.11 Bourdonov cevni manometer je izdelan s ohišjem in navlaženimi deli iz nerjavečega jekla. Instrument izpolnjuje zahteve mednarodnega standarda ASME B40.100.

Modularna zasnova omogoča množico kombinacij procesnih povezav, nominalnih velikosti in obsega obsega. Zaradi te velike variance je instrument primeren za široko paleto aplikacij v okoljih z zahtevano visoko stopnjo čistoče.

Glavne značilnosti

• Dizajn: ASME B40.100
• Velikosti: 2 “(50 mm), 1 “(40 mm)
• Razred točnosti:
  • 2 “: ± 2/1/2% razpona (ASME B40.100, razred A)
  • 1 “: ± 3/2/3% razpona (ASME B40.100, razred B)
• Območja:
  • Vakuum / zmes do 30 “Hg / 0/300 psi
  • Tlak od 15 psi do 6000 psi ali druge enakovredne enote tlaka ali vakuuma
• Delovni tlak:
  • Stalno: ¾ celotna vrednost
  • Nihanje: 2/3 obsežne vrednosti
  • Kratek čas: celovita vrednost
• delovna temperatura:
  • Okolje:  -40 °C … + 60 °C
  • Medij: največ + 100 °C
• Napaka temperature:
  • Dodatna napaka, ko se temperatura spremeni od referenčne temperature 20 °C (± 20 °C) ± 0.4 % za vsakih 10 °C, ki narašča ali pada. Odstotek razpona.
• Zaščita pred vremenom:
  • Odporen na vremenske vplive (NEMA 3 / IP 54)
• Tlačni priključek:
  • Material: 316L SS
  • Položaj: spodnji nosilec (LM) in srednji zadnji nosilec (CBM)
  • Vrsta povezave: ¼ ”NPT – moški
  • Mokra površina: Ra <1.0μm (Ra <40μinch) – notranji
• Bourdon Tube:
  • Material: 316L SS
  • 30 “Hg (vac) do 1000 psi, tip C
  • 1.500 do 6000 psi, spiralni tip
  • Preizkušeno puščanje helija 1 x 10-9 scc / sec (v notranjosti)
• Vtičnica:
  • Material: 316L SS
  • Ra <1.0μm (Ra <40μinch) – notranja
• Gibanje:
  • Nerjaveče jeklo
• Številčnica:
  • Beli aluminij z zatičem in črnimi črkami
• Kazalec:
  • Črni aluminij
• Ohišje:
  • 304 SS, elektropoliran
• Okno
  • Polikarbonat: zasuk (2 “); zaskočni pokrov (1½”)
• Čistoča:
  • ASME B40.1 Level IV (za kisikove storitve)
  • Pakirano v enojni najlonski vrečki
  • Prečiščen z dušikom
  • Zaščitna kapica nad navojnim priključkom

Za ogled dodatnih opcij in več tehničnih lastnosti priporočamo ogled priloženih .pdf dokumentov.

Uporaba

• Industrija polprevodnikov in elektronike, medicinska industrija, genska tehnologija, biotehnologija in farmacevtska industrija.
• Primerno za korozivna okolja ter plinaste ali tekoče medije, ki ne zamašijo tlačnega sistema.
• Za primere, kjer je potrebno merjenje plinov visoke čistosti brez kontaminacije procesnega medija.

ELPRO poimenovanje: MAN-130.15

Dodatne podrobnosti

Tehnični podatki

• deli v stiku z medijem iz nerjavnega jekla 316L
• ohišje iz elektropoliranega nerjavnega jekla in priključek s čelnim tesnjenjem
• območja nadtlaka in kombiniranega tlaka do 10000 psi
