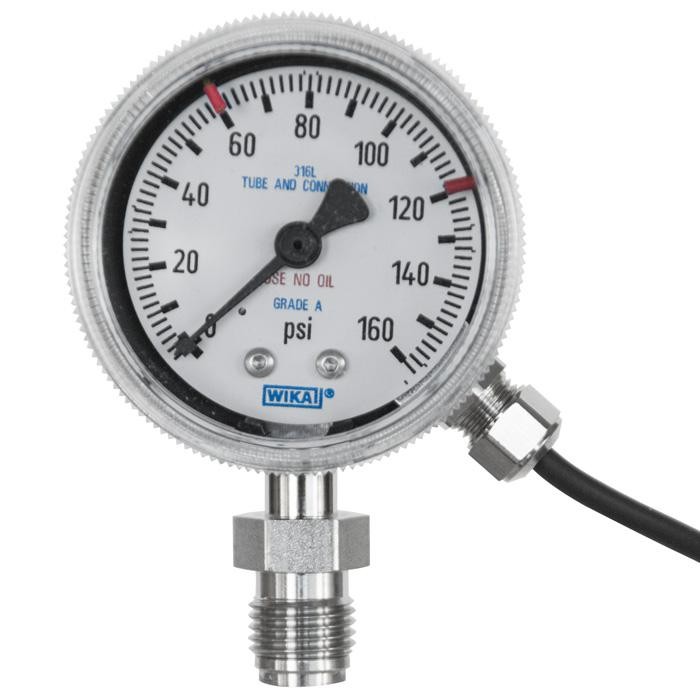

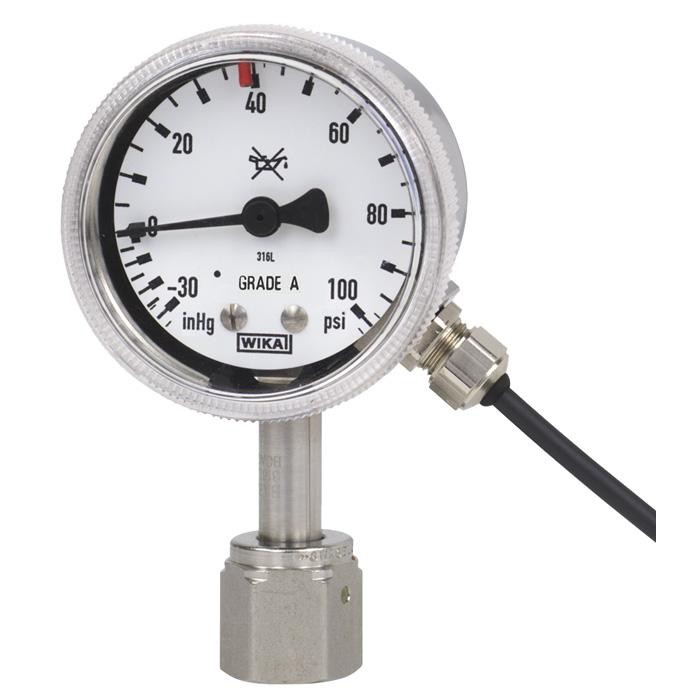

230.15-851 Bourdonov manometer s preklopnimi kontakti, WIKA

Opis

230.15-851 Bourdonov manometer s preklopnimi kontakti WIKA se uporablja pri merjenju tlaka plinskih in tekočih medijev.

Nominalna velikost: 2 ”

• razred točnosti: Razred A do ASME B40.1

Razpon lestvice:

• 0 barov  … 4 barov  do 0 barov  … 400 barov (0 psi … 60 psi do 0 psi … 6000 psi)
• ali vsa druga enakovredna območja tlaka in vakuuma

Omejitev tlaka:

• stalno: 3/4 x vrednost celotne skale
• kratek čas: celotna vrednost

Delovna temperatura:

• okolje: -20 °C … +60 °C
• medij: največ +100 °C

Učinek temperature:

• ko temperatura merilnega sistema odstopa od referenčne temperature (+20 °C): maks. ± 0.4 % / 10 K celotne skale

Zaščita pred vdorom:

• IP 54 po EN 60529 / lEC 529

Procesna povezava:

Nerjavno jeklo 316L, spodnji (LM) ali zadnji priključek, navojni priključek, združljiv z VCR®, po izbiri:

• s prekrivno matico (notranji navoj)
• z matico z zunanjim navojem
• ali s fiksnim zunanjim navojem 9/16-18 UNF

Zunanji navoj ¼ NPT

VCR® je registrirana blagovna znamka podjetja Swagelok

Za ogled dodatnih opcij in več tehničnih lastnosti priporočamo ogled priloženih .pdf dokumentov.

Uporaba

• za plinaste in tekoče medije – vključno z agresivnimi – pri zahtevnih aplikacijah, ki terjajo visoko čistost, ter za uporabo v agresivnem okolju
• primerno za vse aplikacije UHP (izjemno visoka čistost)
• industrija polprevodnikov in zaslonov z ravnimi paneli
• sistemi za distribucijo plinov, medicinski plini
• priključne aplikacije (hook-up)

ELPRO poimenovanje: MAN-230.15-851

Dodatne podrobnosti

Tehnični podatki

• elektronski primer
• testirano puščanje helija
• tlačni priključni navoji, združljivi z VCR®
• vgrajen električni kontakt stikala (reed kontakt)
• obdelava površine procesne povezave Ra ≤ 0.25 μm
