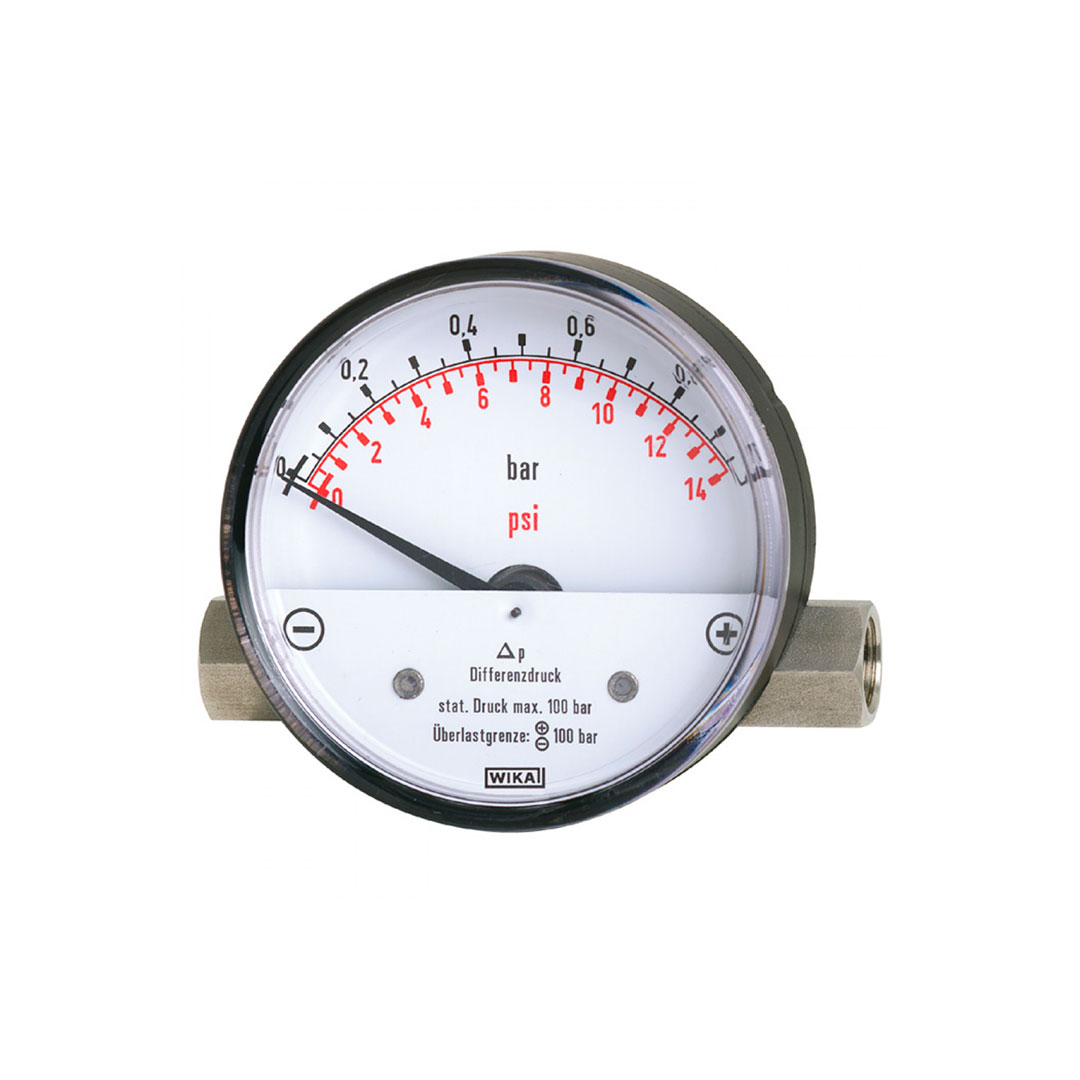

700.01 diferenčni manometer z magnetnim batom WIKA

Opis

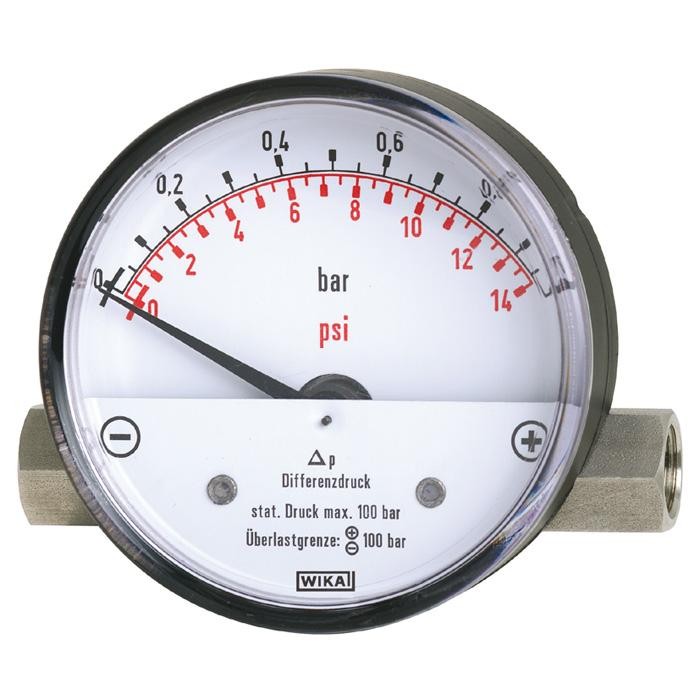

700.01 diferenčni manometer z magnetnim batom WIKA se uporablja pri merjenju tlaka plinskih in tekočih medijev.

Model 700.01 se uporablja predvsem za spremljanje diferenčnih tlakov, tudi pri visokih delovnih tlakih, v industriji priprave in oskrbe s plinom in zrakom.

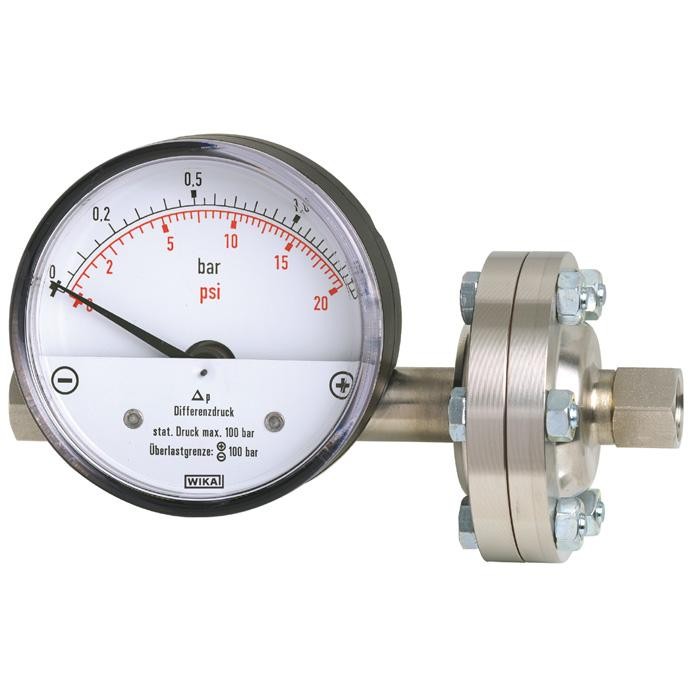

Različica modela 700.02 z ločilno membrano je namenjena tekočim medijem in je zato primerna za industrijo priprave in oskrbe z vodo.

Kompaktna in modularna zasnova teh merilnikov diferenčnega tlaka omogoča kasnejšo izmenjavo merilnega sistema in obsega skale ter naknadno vgradnjo in nastavitev trstičnih kontaktov na mestu.

Prirobnico za pritrditev na ploščo je mogoče naknadno vgraditi v model 700.01.

Čeprav imajo ti modeli precejšnjo varnost pred preobremenitvijo do največjega delovnega tlaka, je teža standardnih različic s pribl. 220 g v primeru modela 700,01 in pribl. 500 g v primeru modela 700.02. Tako je na voljo ekonomična in prilagodljiva rešitev za vaše merilne naloge.

Ta kompaktna zasnova z merilnim sistemom iz nerjavečega jekla omogoča optimalno razmerje med ceno in zmogljivostjo.

Značilnosti 700.01

• nominalna velikost v mm: 80
• razred točnosti: ± 3 % vrednosti celotne skale z naraščajočim diferenčnim tlakom
• razpon lestvice: 0… 400 mbar do 0… 10 barov
• omejitev tlaka (statičen): 100 bar, 250 bar, 400 bar
• varnost pred preobremenitvijo: na obeh straneh do največjega delovnega tlaka
• dovoljena temperatura
  • Okolica: 0 °C … +60 °C
  • Srednje: največ +100 °C
• zaščita pred vdorom po IEC 60529/EN 60529: IP54
• navlaženi materiali:
  • merilna komora s tlačnim priključkom:
    • Nerjaveče jeklo 1.4571, 2 x G ¼ ženska, na desni in levi strani, v vrsti (EN 837-1 / 7.3)
      • Drugi tlačni priključki preko ženskih ali zunanjih navojev
      • Spodnji nosilec ali zadnji nosilec, ⊕ povezava levo
      • Fini filter, vgrajen v priključek ⊕
  • Tlačni element: Kompresijska vzmet, nerjaveče jeklo 1.4310
  • Magnetni bat: Bat: nerjaveče jeklo 1.4571, magnet: trdi ferit
• ne-navlaženi materiali:
  • Številčnica: Aluminij, bela, črke: lestvica, zunaj črna (bar), znotraj rdeča (psi)
  • Kazalec:
    • Aluminij, črna
    • Kazalec največjega povlečenja
  • Ohišje kazalnika: Aluminijasto litje, črno
  • Okno: Prozorna, ne drobljiva plastika, v primeru primera
• Montaža s pomočjo:
  • Toge merilne črte
  • Prirobnica za pritrditev plošče (samo pri modelu 700.01)
  • Montažni nosilec za stensko montažo

Za ogled dodatnih opcij in več tehničnih lastnosti priporočamo ogled priloženih pdf. dokumentov pod razdelkom Dokumentacija.

Področja uporabe, aplikacije

• hladilni krogi
• nadzor črpalke
• filtrirni sistemi
• cevovodni sistemi
• za plinasta in tekoča sredstva, ki niso zelo viskozna ali kristalizira

ELPRO poimenovanje: MAN-700.01
