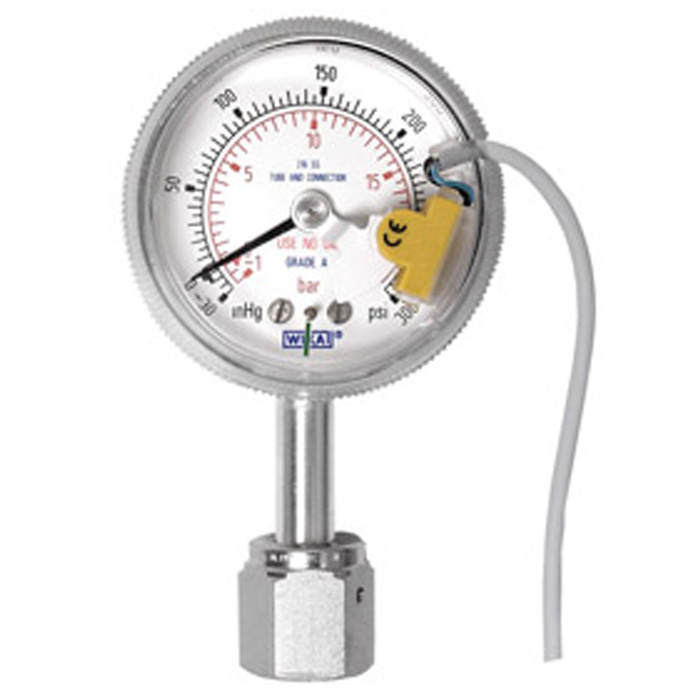

830.1E induktivno tlačno stikalo v sklopu z okencem, WIKA

Opis

830.1E induktivno tlačno stikalo v sklopu z okencem WIKA je dodatna oprema za manometer, ki služi za sprožitev alarma ob visokem ali nizkem tlaku (oz. ravni). Primer: signalizacija alarma za “nizko vsebnost” pri jeklenki s stisnjenim plinom.

Standardne značilnosti

Velikosti

• za manometre velikosti 2″ (53 mm)
• tipi 111.11, 131.15, 130.15, 230.15 in 230.25

Točnost

• odvisna od natančnosti manometra

Območja

• Nastavljiva na mestu uporabe. Primerno za vsa standardna tlačna območja in merske enote.

Delovna temperatura

• okolica: -25 °C do +70 °C
• medij: maks. +100 °C

Okno

• polikarbonatno, z zasučnim zaklepanjem

Kazalec

• zahteva kazalec z zastavico (št. dela 2140349)

Delovna napetost

• 10 V DC … 30 V DC z 10-odstotnim preostalim valovanjem

Preklopni tok

• < 100 mA in < 100 μA (preostali tok)
• varno za uporabo v območjih Class 1, Div. 2

Padec napetosti pri Imax

• < 0,7 V

Delovanje preklopnega elementa

• Preklopna elektronika je vgrajena v senzorsko režo. Kontakt je odprt, če je zastavica zunaj reže. Kontakt se sklene, ko se zastavica premakne v senzorsko režo, s čimer se pošlje signal v PLC ali drug krmilnik.

Preklopna frekvenca

• 1000 Hz

Preklopna histereza

• 0,10 mm do 0,20 mm

Prikaz preklopa

• LED-prikaz stanja kontakta

Izhodni signal

• signal, ojačan s tranzistorjem NPN (opcijsko na voljo tudi PNP)

Drugi pogoji okolice

• enaki kot pri manometru, na katerem je stikalo nameščeno

Dolžina kabla

• 1 m (39 palcev) – standardno
