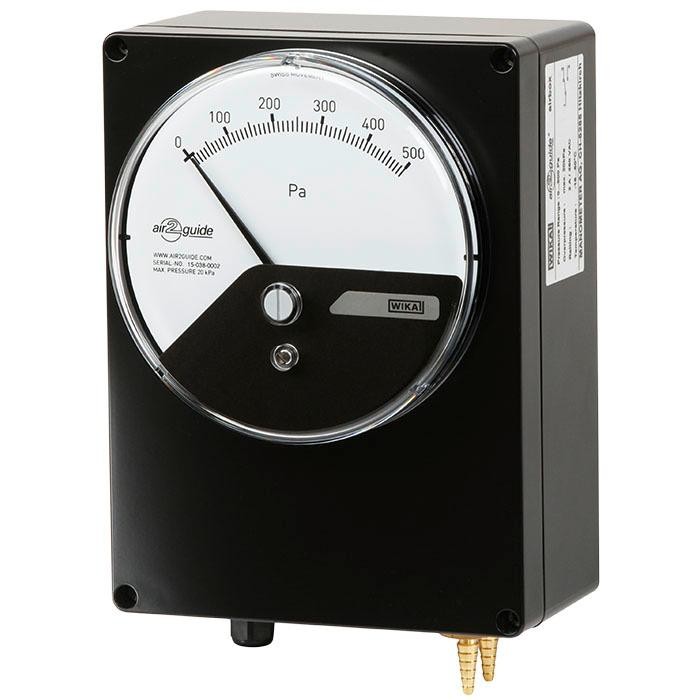

A2G-90 diferenčni manometer za prezračevanje in klimatizacijo WIKA

Opis

A2G-90 diferenčni manometer za prezračevanje in klimatizacijo WIKA se uporablja pri merjenju razlike v tlaku plinskih in tekočih medijev.

Air2guide Airbox je kombinacija mehanskega analognega indikatorja in diferenčnega tlačnega stikala, ki sta vgrajena v plastično ohišje. Ohišje je narejeno iz plastike PC / ABS 1625 (V x Š x G = 9,45 x 7,52 x 4,33 palca) in z vsemi vgrajenimi priključki. Pokrov je privit.

Zaščita pred vhodom je IP 54.

Airbox airbox je idealno primeren za merjenje in preklapljanje nadtlakov in diferenčnih tlakov v merilnih območjih od 0 … 1 InWC do 0 … 24 InWC.

Značilnosti A2G-90

• Merilno območje:
  • Model A2G-05: 0 … 250 Pa do 0 … 6000 Pa
  • Model A2G-40: 20… 200 Pa, 30… 300 Pa, 30… 500 Pa, 40… 600 Pa, 100… 1.500 Pa, 500… 4.500 Pa
• Natančnost:
  • Model A2G-05:
    • ≥ 250 Pa: razred 3.0
    • 101 … 249 Pa: razred 5.0
    • ≤ 100 Pa: razred 10.0
  • Model A2G-40:
    • 20 Pa ± 5 Pa … 500 Pa ± 50 Pa
    • 200 Pa ± 20 Pa … 4.500 Pa ± 200 Pa
• Ohišje iz plastike (ABS), barva črna
• Okno iz polikarbonata (PC)
• Pokrov privit
• Procesna povezava
  • Za cevi z notranjim premerom 4 … 7 mm, spodnji nosilec
• Električni priključek
  • Kabelska uvodnica M12
  • Spodnji nosilec
• Dovoljene temperature
• Temperatura okolice: -30 °C … +80 °C
• Temperatura medija: -16 °C … +50 °C
• Zaščita pred vdorom:
  • IP65 po IEC / EN 60529
• Mere (V x Š x G) 201 x 15 x 106 mm

Za ogled dodatnih opcij A2G-90 in več tehničnih lastnosti priporočamo ogled priloženih pdf. dokumentov pod razdelkom Dokumentacija.

Področja uporabe, aplikacije

• za nadzor diferenčnega tlaka zraka in drugih nevnetljivih in neagresivnih plinov
• nadzor zračnih filtrov, ventilatorjev, industrijskih hladilnih krogov, pretokov v prezračevalnih kanalih in nadzor zračnih in požarnih loput

ELPRO poimenovanje: MAN-A2G-90
