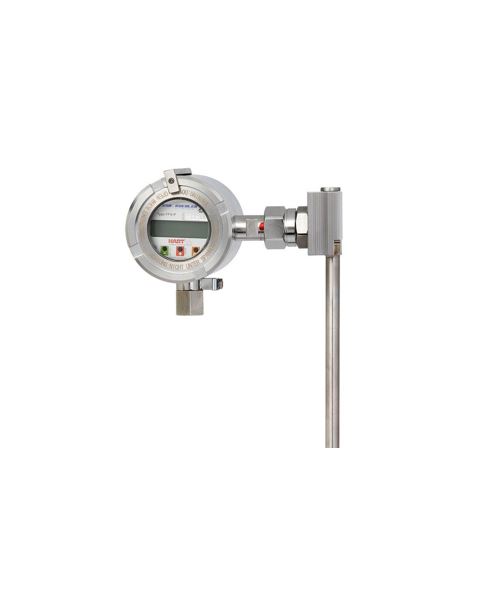

BLM magnetostrikcijski pretvornik nivoja WIKA

Opis

BLM je magnetostrikcijski pretvornik nivoja za Bypass pretvornike nivoja, ki se uporablja za neprekinjeno merjenje nivoja tekočin in temeljijo na določanju položaja magnetnega plovca po magnetostrikcijskem principu.

Nameščen je na zunanji strani Bypass pretvornika nivoja.

Merjenje se sproži s tokovnim impulzom. Ta tok ustvarja krožno magnetno polje vzdolž žice iz magnetostrikcijskega materiala, ki je v cevi senzorja pod napetostjo. Na merjeni točki (nivo tekočine) je valjasti plovec s trajnimi magneti, ki delujejo kot pretvornik položaja in katerih poljske črte potekajo pod pravim kotom na impulzno magnetno polje.

Magnetno polje plovca napne žico. Superpozicija teh dveh magnetnih polj sproži mehansko valovanje v žici. Ta se na koncu žice v ohišju senzorja s piezokeramičnim sprejemnikom pretvori v električni signal.

Izmerjena zakasnitev širjenja omogoča zelo natančno določitev začetne točke mehanskega torzijskega valovanja in s tem položaja plovca.

Področja uporabe, aplikacije BLM

• kemična in petrokemična industrija, na morju

• ladjedelništvo, strojegradnja

• oprema za proizvodnjo električne energije, elektrarne

• farmacevtska industrija, živilska industrija, industrija čiščenja vode, okoljski inženiring

Dodatne podrobnosti

Tehnični podatki

• 2-žična tehnologija 4 ... 20 mA

• ohišje iz nerjavečega jekla (zaslon iz stekla)
• izbirna izmerjena vrednost kot analogni signal

• izhod izmerjene vrednosti prek digitalnega vmesnika
• neprekinjeno merjenje nivoja na zunanji strani Bypass pretvornika
• magnetostrikcijski instrument za merjenje nivoja z visoko ločljivostjo
