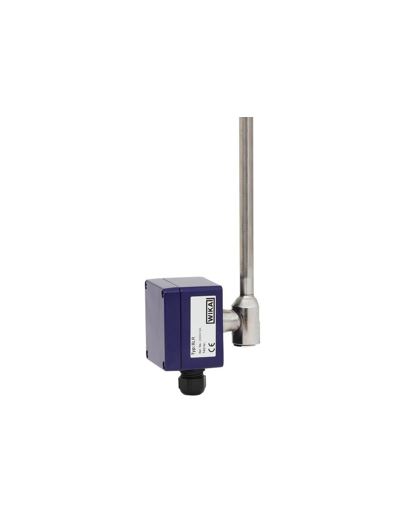

BLR Reed pretvornik nivoja za Bypass prikazovalnike nivoja WIKA

Opis

BLR je Reed pretvornik nivoja, ki se uporablja za neprekinjeno spremljanje in beleženje nivoja tekočine v povezavi z pretvorniki.

Delujejo po načelu plavajočega mehanizma z magnetnim prenosom (trajni magnet, trzinsko stikalo in veriga za merjenje upora) v tri-žičnem vezju potenciometra.

Magnetni sistem, vgrajen v plovec, prek sten obtočne komore in cevi senzorja aktivira kontakte trstike v verigi za merjenje upora (potenciometer). Merilna napetost, ki se pri tem ustvari, je sorazmerna z nivojem napolnjenosti.

Veriga za merjenje upornosti je sestavljena iz reed kontaktov in uporov, ki so spajkani na tiskano vezje. Glede na zahteve in zasnovo je na voljo več različnih razdalj med kontakti, od 5 do 18 mm.

Za izbiro optimalnega senzorja (model senzorja, priključno ohišje, električni priključek, cev senzorja (material in skupna dolžina), ločitev kontaktov, head-mounted pretvornik, merilno območje, odobritev) nudimo tehnično svetovanje v zvezi z uporabo.

Področja uporabe BLR

• kemična, petrokemična industrija, zemeljski plin, na morju, ladjedelništvo, strojegradnja, oprema za proizvodnjo električne energije, elektrarne

• obdelava tehnološke vode in pitne vode, HACCP, farmacevtska industrija
• senzor za neprekinjeno merjenje nivoja tekočin v Bypass prikazovalniki nivoja

Dodatne podrobnosti

Tehnični podatki

• različice za EX območja
• območje delovne temperature: -100 ... +350 °C
• možnost namestitve naglavnih pretvornikov v priključno ohišje
• različni električni priključki, procesni priključki, materiali in ločitveni kontakti
• programirljivi in nastavljivi head-mounted pretvorniki za 4 ... 20 mA, HART®, PROFIBUS® Polje PA ali signali omrežja FOUNDATION™ Fieldbus
