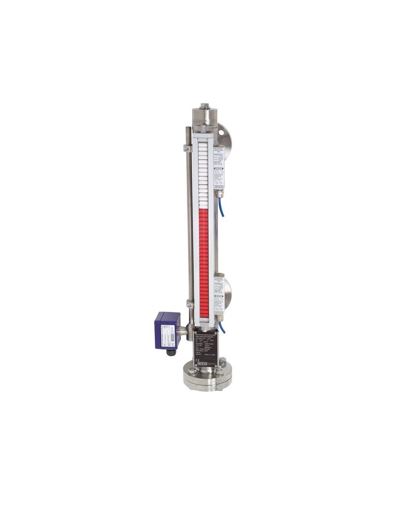

BNA Bypass prikazovalnik nivoja z magnetnim zaslonom WIKA

Opis

BNA merilnik nivoja je sestavljen iz obtočne komore, ki je kot komunikacijska cev bočno priključena s posodo prek vsaj dveh procesnih priključkov (prirobničnih, navojnih ali varjenih).

S takšno postavitvijo merilnika nivoja je nivo v obtočni komori enak nivoju v posodi. Plovec z vgrajenim trajnim magnetnim sistemom, ki je nameščen v obtočni komori, brezkontaktno prenaša nivo tekočine na magnetni prikazovalnik, nameščen na zunanji strani obtočne komore. V njem so v razmiku 10 mm nameščeni dvobarvni plastični valjčki ali lopute iz nerjavnega jekla s paličnimi magneti.

Zaradi magnetnega polja trajnega magnetnega sistema v plovcu merilnika nivoja se elementi prikazovalnika skozi steno obtočne komore obrnejo za 180°. Za naraščajočo raven od bele do rdeče; za padajočo raven od rdeče do bele.

Tako BNA merilnik nivoja jasno prikazuje nivo posode brez napajanja z električno energijo.

Prednosti BNA merilnik nivoja

• preprosta, robustna in trdna oblika, dolga življenjska doba
• široka paleta različnih procesnih povezav in materialov
• merjenje in prikazovanje stopnje agresivnega, gorljivega, strupenega, vročega in onesnaženega merija

Področja uporabe

• kemična, petrokemična industrija, pridobivanje nafte in zemeljskega plina (na morju in morju), ladjedelništvo, strojegradnja, oprema za proizvodnjo električne energije, elektrarne
• obdelava tehnološke vode in pitne vode, živilska industrija, farmacevtska industrija

Videoposnetek

Dodatne podrobnosti

Tehnični podatki

• delovni tlak: do 400 bar
• eksplozijsko zaščitene različice
• zgornja meja gostote: ρ ≥ 340 kg/m³
• proizvodnja, značilna za proces in sistem
• območje delovne temperature: -196 ... +450 °C
• široka paleta različnih procesnih povezav in materialov
• opcija: možna montaža nivojskih senzorjev in magnetnih stikal
