CCA-S-20X-SET analogno tipalo za merjenje CO2 ROTRONIC

Opis

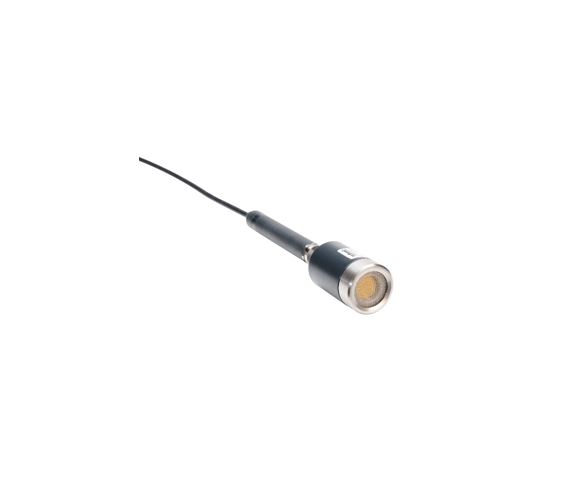

CCA-S-20X-SET je analogno tipalo za merjenje koncentracije ogljikovega dioksida (CO2). Uporablja napredno tehnologijo NDIR (non-dispersive infrared) za natančno merjenje CO2 v okolju.

Zasnovano je s piroelektričnim infrardečim detektorjem z dvojno temperaturno kompenzacijo in vgrajenim polprevodniškim temperaturnim senzorjem, kar omogoča izjemno natančnost meritev, prav tako pa zmanjšuje vpliv temperaturnih sprememb.

CCA-S-20X-SET je opremljen s pretvornikom, ki signal tipala pretvori v standardni analogni signal 4 mA … 20 mA. To omogoča enostavno povezavo s kontrolnimi sistemi, krmilniki ali zapisovalniki podatkov. S tem setom lahko brez težav spremljate koncentracijo CO2 v realnem času in pridobite pomembne informacije o kakovosti zraka.

Uporaba

CCA-S-20X-SET je primeren za strokovnjake za kakovost zraka in varnost, inženirje za prezračevanje ter vodje objektov, ki želijo nadzorovati kakovost zraka v svojih prostorih in zagotoviti udobne ter zdrave pogoje za uporabnike. Koristen je tudi za šole, univerze, industrijska podjetja in zdravstvene ustanove, saj omogoča spremljanje koncentracije CO2 v prostorih ter prispeva k boljšemu učnemu okolju, varnosti zaposlenih in čisti atmosferi v bolnišnicah.

Tehnične specifikacije

• princip merjenja: infrardeči (NDIR)
• merjeni parameter: koncentracija ogljikovega dioksida (%)
• točnost: ±10 % izmerjene vrednosti
• medium: zrak in neagresivni plini
• dolgoročna stabilnost: ±0.24 % CO2/leto
• temperaturna odvisnost: ±10 % izmerjene vrednosti
• odvisnost od tlaka: ±0.15 % izmerjene vrednosti/hPa
• merilno območje: 0 % CO2 … 20 % CO2
• območje uporabe: -20 °C … 50 °C / 0 % RV … 100 % RV, 700 hPa … 1200 hPa
• pogoji skladiščenja: -20 °C … 30 °C / 0 % RV … 95 % RV
• čas zagona: 60 s
• napajanje:
  • CCA-S-20X: 3 … 5 V DC / 80 mA
  • CCA-S-20X-Set: 24 V DC / 150 mA
• zahteve za napajalnik AC: 100 V AC … 240 V AC / 50 Hz … 60 Hz / 0.3 A
• izhodni signal:
  • 4 mA … 20 mA (CCA-S-20X-SET)
  • 0.4 V … 2.0 V (samo senzor CCA-S-20X)

Skladnost s standardi

• direktive FDA / GAMP: FDA CFR21 11. del / GAMP 5

Ohišje / mehanski deli

• material ohišja:
  • polikarbonat (ohišje)
  • nerjaveče jeklo DIN 1.4305 (matica)
• razred požarne zaščite: ustreza UL94-HB
• dimenzije:
  • senzorja: 32 mm x 87 mm
  • pretvorna škatla: 100 mm x 77 mm x 40 mm
• razred zaščite IP: IP40
• teža:
  • senzor: 55 g
  • pretvornik: 200 g

Kompatibilnost

• analogni vhod
  • RMS-MADC-868/915-A
  • RMS-ADC-L-R
• • CO2 senzor: CCA-S-20X
• • RMS na mestu uporabe: RMS-WEB
• • RMS SaaS rešitve: RMS-CLD

Obseg dobave:

• CCA-S-20X
• napajalnik
• pretvorniška škatla
• E2-01XX

Dodatne podrobnosti

Tehnični podatki

• merino območje: 0 % CO2 ... 20 % CO2
• točnost: ±0.1 °C
• primerno za inkubatorje: 37 °C, 95 % RV … 98 % RV in 5 % CO2
• območje uporabe: -20 °C … 50 °C / 0 % RV … 100 % RV, 700 hPa … 1.200 hPa
• izhodni signal: 4 mA ... 20 mA (CCA-S-20X-SET), 0.4 V ... 2.0 V (samo senzor CCA-S-20X)
