Opis
Condumax II analizator dew point ogljikovodikov Michell v vodi zagotavlja neprekinjene avtomatske meritve teh dveh kritičnih parametrov kakovosti zemeljskega plina. Uporablja tehniko ”chilled mirror” „Dark Spot“ za merjenje točke rosišča ogljikovodikov z visoko točnostjo in dolgoročno zanesljivostjo. Meritve točke rosišča vode zagotavlja Michell-ov keramični senzor vlage iz kovinskega oksida.

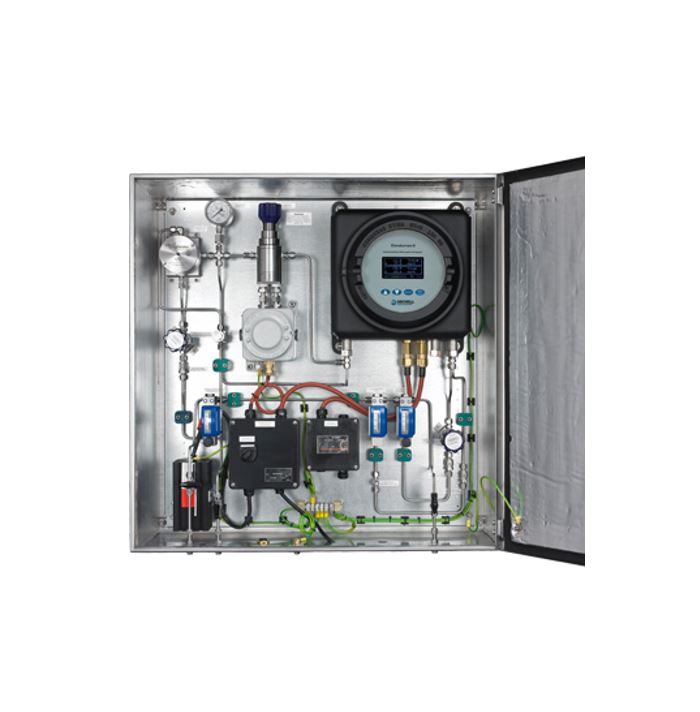

Condumax II analizator dew point ogljikovodikov Michell je nameščen v kompaktnem proti eksplozijskem ohišju. Tako notranji kot zunanji sistem za vzorčenje sta na voljo v standardni izvedbi, ki zagotavlja celostne meritve parametrov kakovosti zemeljskega plina do 138 barg. Za posebne zahteve in aplikacije je možna storitev inženirske izdelave po merah naročnika.
Condumax II je primeren za uporabo z zemeljskim plinom, ki vsebuje do 20 % vodika.
Značilnosti Condumax II
- analiza fiksnih vzorcev Dark Spot
- neposredno fotografsko zaznavanje ogljikovodikovega kondenzata pri temperaturi rosišča ogljikovodikov
- samodejno hlajenje senzorja: 3-stopenjsko elektronsko hlajenje s Peltierjevim učinkom
- točnost: ±0.5 °C rosišča ogljikovodikov (analiza ene in več kondenzabilnih komponent)
- pretok vzorca: 0.03 m³/uro (0.5 Nl/min) – alarmni standard
- merilna frekvenca: 6 ciklov/uro (priporočljivo) 12 ciklov/uro (največ)
- največje območje: 55 °K merilne depresije od delovne temperature glavne enote
- delovni tlak od 15 do 100 barg (od 218 do 1450 psig)
Merjenje dew point vode (po izbiri)
- merilna tehnika: keramični senzor vlage Michell Metal-Oxide
- enote – vsebnost vlage: °C in °F točka rosišča; lb/MMscf; mg/m3, ppmV
- ločljivost: 0.1 °C
- območje: kalibrirano od –100 do 20 °C točke rosišča
- točnost: ±1 °C od –59 do 20 °C točke rosišča, ±2 °C od –100 do –60 °C točke rosišča
- pretok vzorca: 1 Nl/min (0.06 m3/uro) – alarmni standard
- temperaturni koeficient: algoritem kompenzacije (od –20 do 50 °C)
- delovni tlak: od 30 do 138 barg (od 435 do 2000 psig)
Merjenje tlaka: analiza dew point ogljikovodikov in dew point vode
- enote: MPa, barg, psig
- ločljivost: 0,1 MPa in barg, 1 psig
- območje:
- HC dew point: od 0 do 100 barg
- W dew point: od 0 do 200 barg
- točnost: ±0.25 % FS
Analizator dew point ogljikovodikov
- ločljivost: dew point ogljikovodikov in vode je 0.1 °C
- oskrba s plinom: za vzorčenje zemeljskih plinov do 100 barg, tlak reguliran v sistemu za vzorčenje
- ohišje: Exd (notranje ogrevanje)
- priključki za plin: 6 mm OD ali 1/4” OD
- delovno okolje: od –20 do 50 °C; največ 95 % rh
- napajanje:
- glavna enota: od 90 do 260 V AC, 50/60 Hz, 125 W
- notranji sistem za vzorčenje: 300 W
- sistem za vzorčenje na prostem: 400 W
- vgrajen zaslon: na dotik z vakuumskim fluorescenčnim zaslonom
- izhod: Modbus RTU, RS485 @ 9600 hitrost prenosa
- alarmi:
- stanje procesa in analizatorja prek programskega registra in prikazane anotacije
- vgrajeni alarmi nizkega pretoka za vsak pretok vzorca
- oznaka napake stanja analizatorja 23 mA na izhodu mA 1
- odobritev vzorca: GOST-R, GOST-K
Certifikati
- ATEX/UKCA: II 2G Ex db IIB + H2 T3 Gb
- Tamb -40°C…+60°C)
- IECEx: Ex db IIB + H2 T3 Gb
- Tamb -40°C…+60°C)
- cQPSus: Class I, Division 1, Groups B, C and D
- T3 Tamb -25°C…+60°C)
- CL I ZONE 1: Ex db IIB+H2 T3 Gb, AEx db
- IIB+H2 T3 Gb
- Tamb -40°C…+60°C
Področja uporabe, aplikacije
- predelava zemeljskega plina
- zaščita turbo-ekspanderja
- meritve kakovosti plina pri prenosu skrbništva
- monitoring pri prenosnih cevovodih
- monitoring ”pregrevanja” gorivnega plina v turbinski elektrarni
- aplikacije z zemeljskim plinom, ki vsebujejo do 20% vodika, brez dodatnih sprememb
