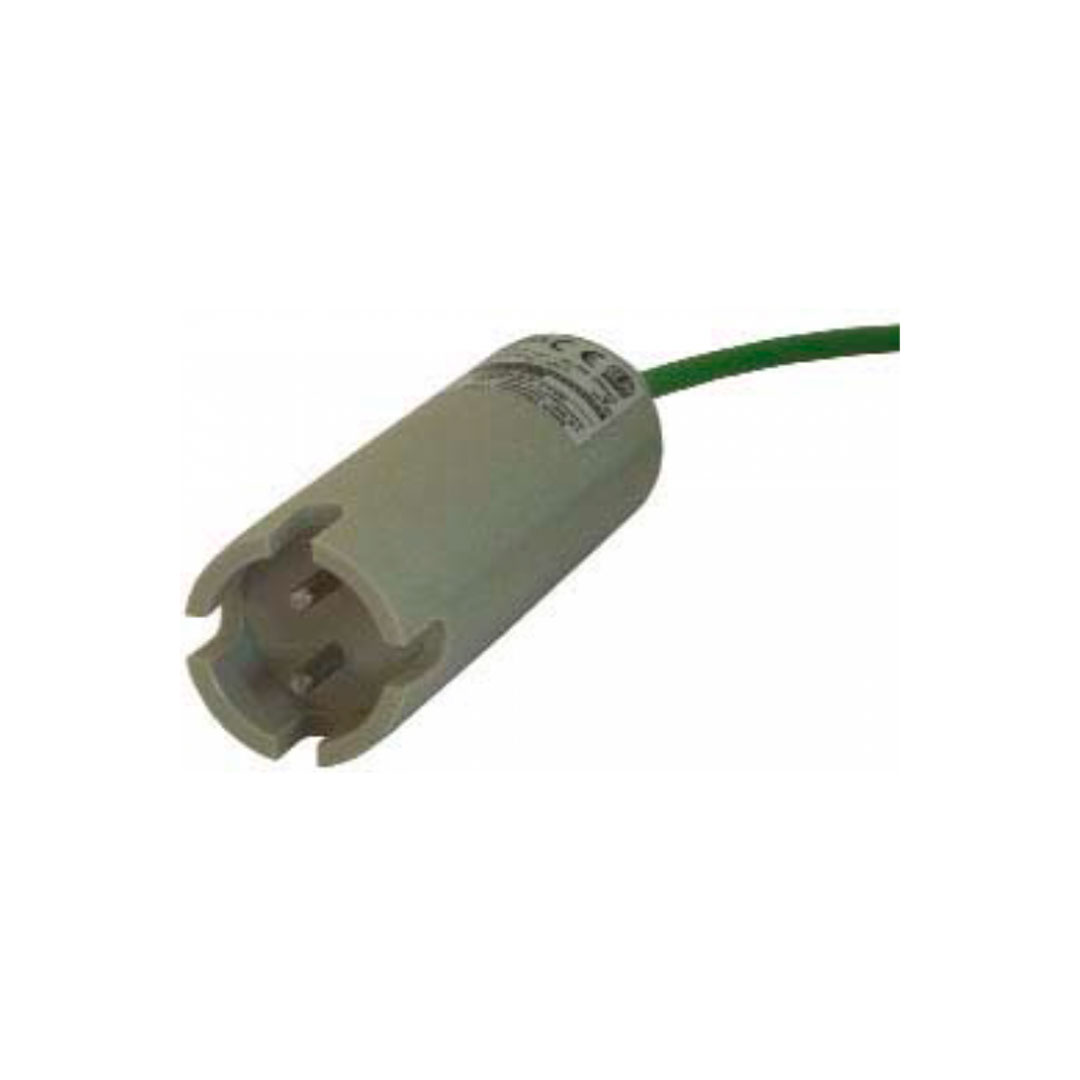

EHE-KNI/A viseča elektroda JOLA

Opis

EHE-KNI/A viseča elektroda JOLA preko elektrodnega releja signalizira prisotnost tekočega medija (npr.: počena cev). Talne elektrode so namenjene uporabi v suhih prostorih.

EHE-KNI/A z integriranim galvanskim ločevanjem:

• preprečuje medsebojno povezavo vezij elektrode,
• preprečuje nastanek ozemljitvenih zank, če je na skupni napajalni tokokrog priključeno več kot en detektor.

Prevodne viseče elektrode EHE -… in EHW -… se uporabljajo samo v normalno suhih okoljih. Montirati jih je treba v visečem načinu od zgoraj (ali pri tipu EHE -… v pokončnem položaju s pritrdilnim stojalom) tako, da so elektrode senzorjev le malo nad tlemi, ki jih je treba nadzirati.

V prevodni viseči elektrodi EHE -… kovinsko ohišje in koncentrično nameščena palica elektrode v ohišju tvorijo elektrodni par; prevodna viseča elektroda EHW3 -… je opremljena z dvema ločenima elektrodama v obliki dveh elektrodnih palic: 1 krmilna elektroda in 1 ozemljitvena elektroda. Takoj, ko prevodna tekočina ustvari prevodno pot med krmilno elektrodo in zemeljsko elektrodo, se stanje preklopa detektorja puščanja spremeni.

Načelo konduktivnega merjenja

Načelo konduktivnega merjenja se uporablja za zaznavanje le električno prevodnih tekočin. Za merjenje električno neprevodnih tekočin ni primerno.

Električno prevodne tekočine so praviloma vodne raztopine soli, kislin ali alkalij. Molekule teh snovi se v vodi ločijo na pozitivne in negativne ione, ki dajejo vodni raztopini električno prevodnost. Ko prevodni detektor puščanja zazna prisotnost električno prevodne tekočine, se sproži alarmni signal.

Merilni postopek uporablja izmenični tok, da se zagotovi natančna odzivna občutljivost in preprečijo galvanski procesi na elektrodah. Prevodni detektor puščanja ima integrirano elektronsko enoto za ocenjevanje z galvansko ločenimi vezji. To preprečuje medsebojno povezavo vezij elektrode in tvorjenje ozemljitvenih zank, če je priključenih več kot le en detektor uhajanja.

Zanesljivo zaznavanje tekočin s slabo električno prevodnostjo, kot je kondenzat ali demineralizirana voda, je zagotovljeno s tovarniško nastavljeno odzivnostjo občutljivosti prevodnega detektorja puščanja.

Lastnosti EHE-KNI/A

• dizajn: detektor uhajanja z ocenjevalno elektroniko kot pobudnik za vezje NAMUR
• elektrodne plošče: 1 palica iz nerjavečega jekla 316 Ti s premerom 8 mm in ohišje iz nerjavečega jekla 316 Ti
• ohišje: nerjaveče jeklo 316 Ti in PTFE
• električni priključek: dvožična povezava preko povezovalnega kabla 2 x 0.75; dolžina 2 m, daljši povezovalni kabel na zahtevo; na zahtevo opremljen s halogenskim povezovalnim kablom
• napajalna napetost: samo za priključitev na izredno nizkonapetostni SELV ali PELV! (glej tehnični list)
• izhodni signal: impresionirani trenutni signal v napajalnem vezju
• delovanje: po principu delujočega toka
• stanje preklopa v primeru zloma kabla: I < 0.2 mA
• stanje preklopa oba zaznavna kondenzatorja sta aktivirana: I ≥ 3 mA
• stanje preklopa oba zaznavna kondenzatorja nista aktivirana: I ≤ 1 mA
• preklopni status v primeru kratkega stika ali napačne polarnosti: I > 6 mA
• galvansko ločevanje: samo za priključitev na izredno nizkonapetostni SELV ali PELV! napetostna upornost > 500 V med vezjem kondenzatorja, napajalnim vezjem in izhodnim vezjem
• max. napetost brez obremenitve na kondenzatorjih za zaznavanje: 5 Veff 15 kHz (varnostni zelo nizko napetostni SELV)
• max. tok kratkega stika na kondenzatorjih za zaznavanje: 0.2 mA
• občutljivost odziva: pribl. 30 kΩ ali pribl. 33 μS (prevodnost)
• temperaturno območje: -20 … +60 °C

Več tehničnih informacij najdete v tehničnem listu priloženem pod zavihkom Dokumentacija.

Uporaba

• spremljanje lažnih tal v strežniški sobi s pomočjo kabelske elektrode in ploščaste elektrode v sosednji sobi

Vabljeni k branju

• Prevodno merjenje tekočin

Ostala poimenovanja: EHE-KNI-A, EHE-KNI_A, EHE KNI_A

Dodatne podrobnosti

Tehnični podatki

• dizajn: detektor uhajanja z ocenjevalno elektroniko kot pobudnik za vezje NAMUR
• ohišje: nerjaveče jeklo 316 Ti in PTFE
• električni priključek: dvožična povezava preko povezovalnega kabla 2 x 0.75; dolžina 2 m
• temperaturno območje: -20 ... +60 °C
• občutljivost odziva: pribl. 30 kΩ ali pribl. 33 μS (prevodnost)
