ES 5/G elektrodni rele JOLA

Opis

ES 5/G elektrodni rele JOLA je namenjen avtomatski regulaciji nivoja ali signalizaciji s prevodnimi tekočinami.

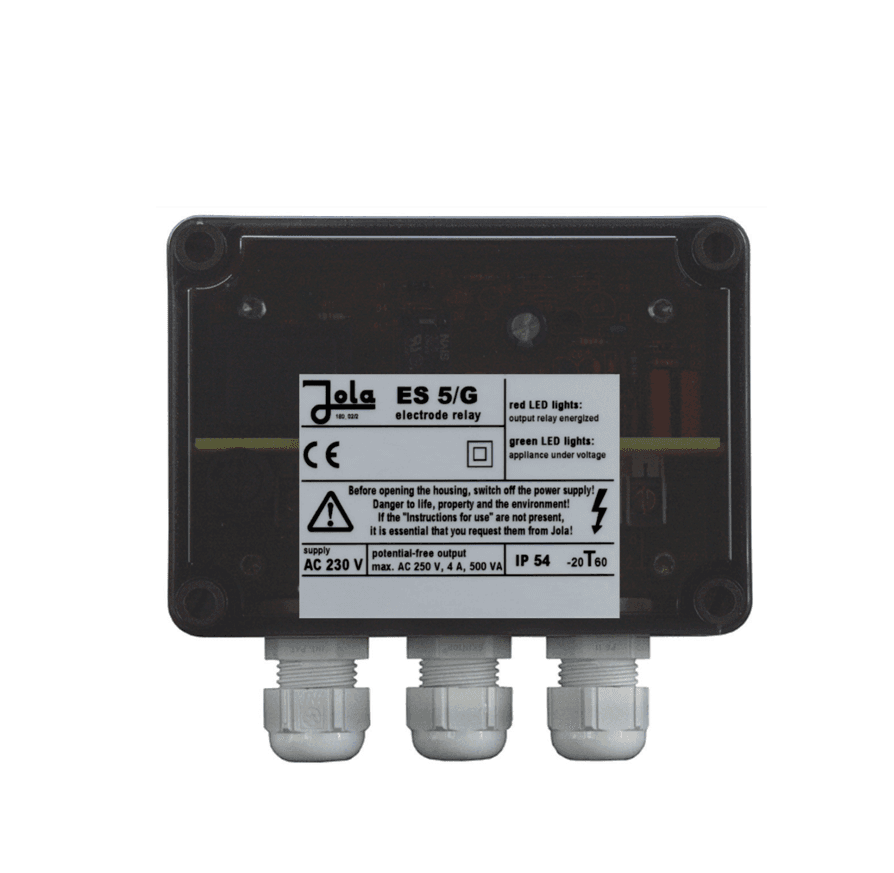

Rele elektrode v ohišju za pritrditev na površino, s prozornim pokrovom in z 2 vgrajenima LED (znotraj ohišja) signalizira ustrezna stanja preklopa.

Zakasnitev vklopa in izklopa med 0.5 in 3 sekunde, odvisno od prevodnosti medija, naredi enote neobčutljive na kratkotrajne stike (npr. zaradi brizganja) in kratke prekinitve stika.

Pred uporabo priporočamo ogled tehničnega lista pod zavihkom Dokumentacija.

Način delovanja

Elektrode se uporabljajo za avtomatsko krmiljenje črpalk ali elektromagnetnih ventilov ter zaščito pred prelivanjem ali sušenjem v vodnjakih ali rezervoarjih s prevodnimi tekočinami.

Raven tekočine nadzirajo elektrode, ki dajo ukaze za preklop na elektronski rele, kadar pridejo v stik s tekočino. Za dvotočkovni krmilni sistem sta potrebni dve krmilni elektrodi in ena ozemljitvena elektroda.

Za signaliziranje nivoja tekočine zadostuje le krmilna elektroda E1 ter ozemljitvena elektroda. Namesto ozemljitvene elektrode se lahko, kot ozemljitveni priključek uporabi kovinska prevodna stena rezervoarja. V vseh vseh primerih se svetuje uporaba ločenih ozemljitvenih elektrod.

Lastnosti ES 5/G

• napajalna napetost: standardna 230 V AC; po naročilu: 240, 115, 24 V AC
• indikator nadzora omrežja: zelena LED lučka
• moč vhoda: pribl. 3 VA
• vezje elektrode: 3 terminali (pod varnostno izredno nizko napetostjo SELV), ki delujejo na 1 izhodni rele s samo zadržanjem
• napetost brez obremenitve: pribl. 22 V AC (varnostni zelo nizko napetostni SELV)
• tok kratkega stika: pribl. 2 mA
• odzivna občutljivost: pribl. 30 kOhm ali približno 33 µS (električna prevodnost)
• kontrolno vezje: 1 enopolni brez potencialni preklopni kontakt s samo zadržanjem
• funkcionalnost: temelji po načelu delujočega toka
• led indikatorji: rdeča LED lučka (kontakt sklenjen)
• preklopna napetost: max 250 V AC
• preklopni tok: max 4 A AC
• preklopna moč: max 500 VA
• ohišje: izolacijski material, z 3 vijačnimi priključki
• povezava: interni terminali
• stopnja IP zaščite: IP54
• montaža: z uporabo 4 vijakov
• orientacija montaže: katerakoli
• temperaturno območje: -20 … +60 °C
• maksimalna dolžina priključnega kabla med relejem in senzorjem: 100 m

Vabljeni k ogledu članka

• Prevodno merjenje tekočin

Ostala poimenovanja: ES 5-G, ES 5_G,  ES 5G

Dodatne podrobnosti

Tehnični podatki

• napajalna napetost: standardna 230 V AC; po naročilu: 240, 115, 24 V AC
• moč vhoda: pribl. 3 VA
• kontrolno vezje: 1 enopolni brezpotencialni preklopni kontakt s samozadržanjem
• funkcionalnost: temelji po načelu delujočega toka
• maksimalna dolžina priključnega kabla med relejem in senzorjem: 100 m
