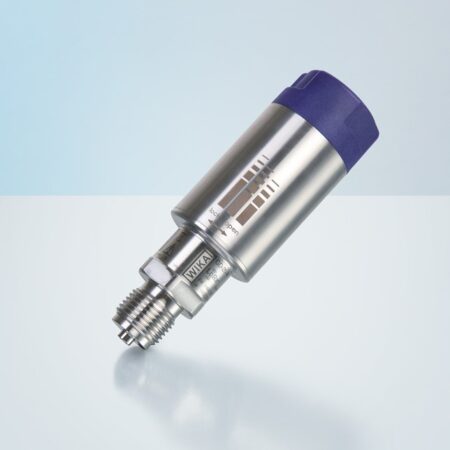

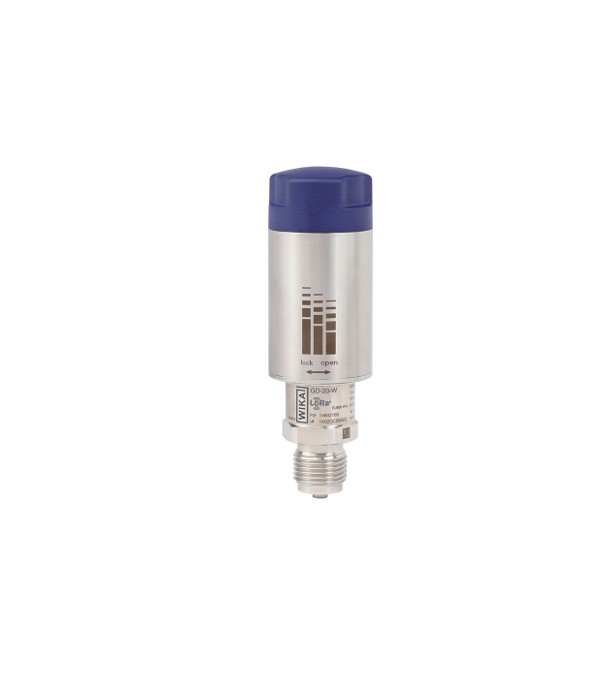

GD-20-W senzor gostote plina

Opis

GD-20-W senzor gostote plina za merjenje gostote plina, temperature in tlaka izolacijskih plinov z brezžičnim izhodnim signalom LoRaWAN®, je bil izdelan po najsodobnejši tehnologiji. Njegove komponente so predmet strogih predpisov s področja kakovosti in ravnanja z okoljem, certificiranih v skladu z ISO 9001 in ISO 14001.

Ti senzorji gostote plina so zasnovani za uporabo v obratih s plinom SF6 (žveplov heksafluorid) in alternativnimi izolacijskimi plini. Tam se redno merita spremenljivki tlak in temperatura. Na podlagi teh podatkov senzor gostote plina izračuna vrednost gostote plina, s katero oceni stanje naprave. Vse znane parametre je mogoče brezžično prenašati preko radijskega vmesnika z uporabo LoRa®. Instrumenti se uporabljajo za stalno spremljanje navedenih parametrov stanja v plinskih rezervoarjih. Instrument se sme uporabljati samo z ne-nevarnimi mediji v skladu z uredbo (ES) št. 1272/2008.

Stalno spremljanje

Da bi preprečili sistemske okvare v stikalnih napravah in izpadih omrežja je nujno stalno spremljanje gostote plina. Merilnik GD-20-W izračuna trenutno gostoto plina iz tlaka in temperature z uporabo kompleksne virialne enačbe v zmogljivem mikroprocesorju senzorja gostote plina. Spremembe tlaka bodo bile, zaradi temperaturnih vplivov, kompenzirane in ne bodo vplivale na izhodno vrednost.

Stabilnost signala

Zaradi visoke dolgoročne stabilnosti senzor ne potrebuje vzdrževanja in kalibracije. Zaradi hermetično zatesnjenih varov in zasnove merilne celice, brez tesnilnih elementov, je zagotovljeno trajno tesnjenje merilne celice.

Izhodni signal LoRaWAN®

Ta senzor gostote plina ne potrebuje zunanjega napajanja zaradi integrirane, enostavno zamenljive baterije. S pomočjo vgrajene antene senzor zanesljivo prenaša izmerjene vrednosti na podlagi protokola LoRaWAN®, tudi na dolge razdalje.

Integrirana funkcija alarma

Neodvisni senzor omogoča različne nastavitve alarma, vključno z alarmi pri nizkih gostotah ali visokih temperaturah. Z nastavitvijo merilne frekvence višje od prenosne frekvence, lahko senzor takoj pošlje opozorilo, ko je dosežena mejna vrednost in nanjo ni treba čakati naslednji načrtovani prenos. Če se ne sproži nobeno opozorilo o mejni vrednosti, se prenesejo le zadnje izmerjene vrednosti v naslednjem prenosu za varčevanje z energijo in pasovno širino.

Tehnične specifikacije GD-20-W

• kompenzirano območje tlaka v bar pri 20 °C:
  • 0 … 2 g/l SF₆ pri -40 … 0 °C s točnostjo ±2.00 %
  • 0 … 3 g/l SF₆ pri 0 … 15 °C s točnostjo ±1.25 %
  • 0 … 6 g/l SF pri 15 … 50 °C s točnostjo ±1.25 %
  • 0 … 8 g/l SF pri >50 °C s točnostjo ±1.25 %
  • 0 … 10 g/l SF pri <15 °C s točnostjo ±1.25 %
  • 0 … 12 g/l SF pri 15 … 50 °C s točnostjo ±1.25 %
  • 0 … 16 g/l SF pri >50 °C s točnostjo ±1.25 %
• točnost izmerjenega tlaka: ±0.2 % pri 20 °C
• delovna temperatura: -40 … +80 °C
• izhodni parametri:
  • gostota
  • kompenzirani absoluntni tlak pri 20 °C
  • kompenzirani relativni tlak pri 20 °C
  • absolutni tlak
  • temperatura
  • stanje baterije v odstotkih
• izhodni signal: LoRaWAN®

Primerno za uporabo s plini

■ SF6
■ N2
■ CF4
■ O2
■ CO2
■ 3M™ Novec™ 4710
■ He
■ Ar

Področja uporabe, aplikacije

• stalno spremljanje ustreznih parametrov stanja plina v zaprtih rezervoarjih
• za notranjo in zunanjo opremo, izolirano s SF6
• merjenje gostote alternativnih plinov v električni opremi ali v laboratoriju
• splošno merjenje tlaka in temperature nekorozivnih medijev, npr. transformatorsko olje, pri prenosu električne energije
