MP102H meteo pretvornik RV in temperature ROTRONIC

Opis

MP102H meteo pretvornik RV in temperature je opremljen z analognim izhodom in vmesnikom RS-485, kar omogoča enostavno povezovanje in komunikacijo z drugimi napravami.

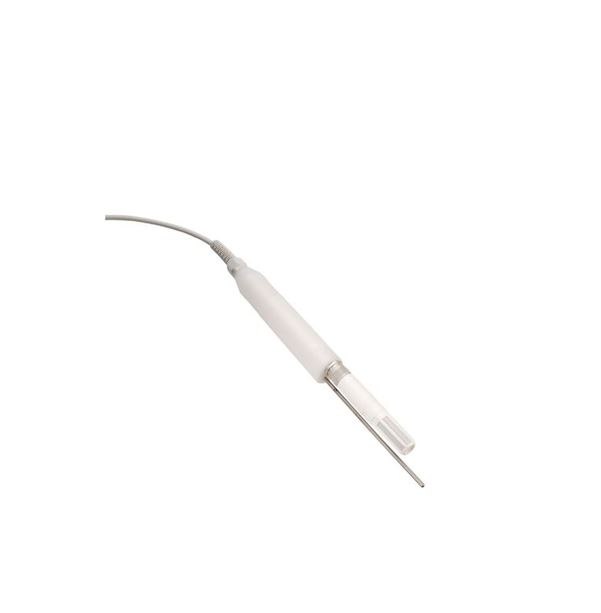

Za merjenje vlažnosti in temperature se uporablja izmenljiva sonda HygroClip2 HC2A-S3 / HC2A-S3A, ki zagotavlja natančne rezultate. Merjenje temperature se lahko izboljša tudi z uporabo zunanjega Pt100 senzorja v različnih razredih točnosti.

Izračunava vse psihrometrične parametre, kar omogoča celovito analizo in spremljanje vlažnosti zraka.

Ta pretvornik ima možnost izbirati med izhodnim signalom napetosti ali toka, kar omogoča prilagajanje potrebam uporabnika. Poleg tega je naprava prosto razširljiva za dodajanje dodatnih funkcij in senzorjev po potrebi.

Visoka dolgoročna stabilnost je ena izmed ključnih značilnosti, ki zagotavlja natančne in zanesljive meritve skozi čas. Merilnik ima tudi servisni vmesnik (UART) na PCB za enostavno vzdrževanje in konfiguracijo.

Opremljen je z vmesnikom RS-485 za enostavno povezovanje več naprav v omrežje in komunikacijo med njimi. Za povezavo s pretvornikom se lahko uporabi kabel z odprtimi konci dolžine od 3 do 99 metrov ali pa konektor Tuchel T7 za enostavno priključitev.

Uporaba

• vremenske postaje
• snežni topovi
• spremljanje stanja cest, mostov in letališč
• sistemi za opozarjanje na sneg in led
• raziskave v izjemno oddaljenih območjih

Tehnične specifikacije

• parametri:
  • vlažnost in temperatura
  • izračuna vse psihrometrične parametre
• material ohišja: polioksimetilen
• IP zaščita: IP65
• teža: 150 g
• napajalna napetost:
  • 5 V DC … 24 V DC (0 V … 1 V izhod)
  • 10 V DC … 24 V DC (0 V … 5 V izhod)
  • 20 V DC … 24 V DC (0 V … 10 V izhod)
• poraba toka: <50 mA
• aplikacija temp. ohišje / elektronika: -40 °C … 80 °C
• kompenzacija dolžine kabla: do 99 m

Merjenje vlažnosti

• senzor: ROTRONIC HYGROMER® IN-1 (HC2A-S3) / ROTRONIC HYGROMER HM1-SK (HC2A-S3A)
• merilno območje: 0 % RV … 100 % RV
• točnost pri 10 °C … 30 °C: ±0.8 % RV
• odzivni čas: <15 s τ63 (63 % povečanje 35 % RV … 80 % RV) brez filtra

Merjenje temperature

• senzor: Pt100 1/3 Razred B
• merilno območje: -50 °C … 100 °C (HC2A-S3) / -50 °C  … 80 °C HC2A-S3A
• točnost pri 10 °C … 30 °C: ±0.1 K
• odzivni čas: <15 s τ63
• neposredno Pt100 (izbirno):
  • Pt100 1/3 razreda B
  • Pt100 1/5 razred B
  • Pt100 1/10 razred B

Analogni izhod

• napetost:
  • 0 V DC … 1 V DC
  • 0 V DC … 5 V DC
  • 0 V DC … 10 V DC

Digitalni izhod

• RS-485
• UART

Obseg dobave

• kratka navodila za uporabo
