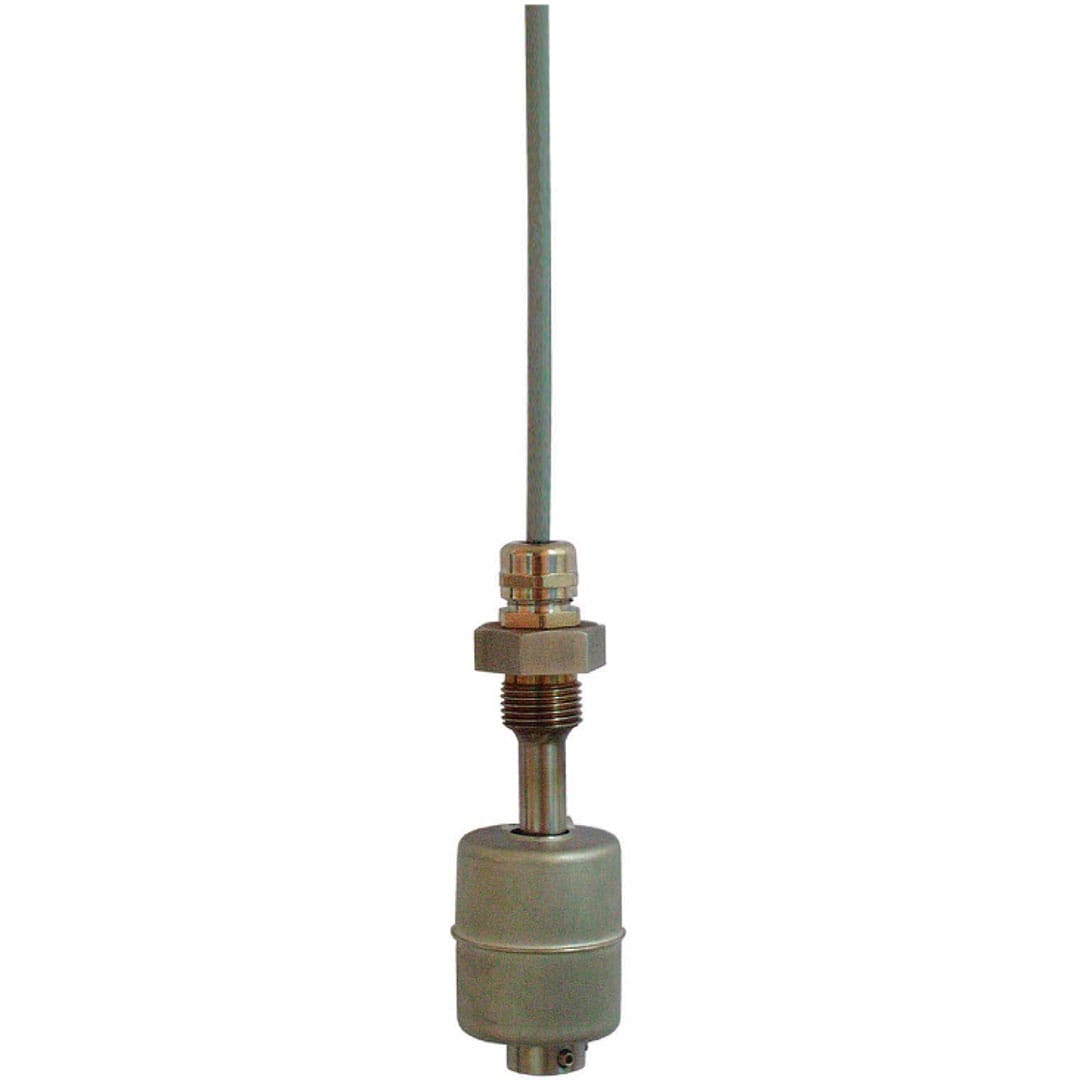

NTR/FED/E8/C/PVC/Variant 0/Ex-0G električno plavajoče EX stikalo JOLA

Opis

NTR/FED/E8/C/PVC/Variant 0/Ex-0G električno plavajoče EX stikalo JOLA se uporablja za avtomatski nadzor nivoja, indikacijo ravni, zaznavanje mejne/točkovne ravni, kot zaščita pred spraznitvijo ali kot zaščita pred prepolnjevanjem tekočin v bazenih. Električno plavajoče stikalo se ob dviganju ali padcu nivoja tekočine v rezervoarju ali cisterni posledično razsklene ali sklene vgrajeno mikrostikalo. Nivojsko stikalo je primerno za različne stoječe medije. Ni primerno za mešalne kotle ali cisterne. Najpogosteje se uporablja v sistemih kjer želimo na preprost način nadzorovati gladino ali nivo tekočega medija v posodi ali prostoru. Stikalo je primerno za uporabo v potencialno eksplozivnih okoljih.

Način delovanja

Električna plavajoča stikala NTR so magnetno krmilna nivojska stikala tekočin. Imajo nivojsko cev z vgrajenim trstičnim kontaktom. Plovec je opremljen s trajnim magnetom. Le ta se prosto giblje navzgor in navzdol po cevi, ter hkrati aktivira trstične kontakte, ko se dviga in spušča. Opozoriti je treba, da trstični kontakti niso preklopna stikala, ampak da se preklapljajo le toliko časa, dokler nanje vpliva magnetno polje. Ko plovec prestopi stik navzgor ali navzdol, se kontakti vrnejo v prvotni položaj. Trstični kontakti se lahko prav tako zadržijo z uporabo ovratnikov, ki omejujejo gibanje plovca.

Lastnosti NTR/FED/E8/C/PVC/Variant 0/Ex-0G

• uporabno v potencialno eksplozivnih območjih
• material nivojske palice: nerjaveče jeklo
• premer nivojske palice : 14 mm
• dolžina nivojske palice: 120 mm
• navojni nastavek: G1/2 navzdol
• plovec: nerjaveče jeklo, 72 mm Ø
• za tekočine z gostoto ≥ 0.70 g/cm³
• stopnja IP zaščite: IP65
• povezovalni kabel: PVC ali druge vrste po naročilu
• dolžina kabla: 3 m, ostale dolžine po naročilu
• način montaže: vertikalno
• temperaturno območje: -20 °C do +60 °C
• tlačna odpornost: max. 10 bar po naročilu
• kontakt: brezpotencialni preklopni kontakt

Uporaba NTR/FED/E8/C/PVC/Variant 0/Ex-0G

Električno plavajoče stikalo NTR z 1 vgrajenim trstičnim kontaktom služi kot posamezno stikalo, ki odda alarmni signal, ko nivo tekočine doseže določeno točko (npr. Alarm za visok ali nizek nivo tekočine)
