PF4 merilni pretvornik diferenčnega tlaka ROTRONIC

Opis

PF4 merilni pretvornik diferenčnega tlaka je visoko natančen instrument za natančno merjenje v najmanjših razponih. S svojo termično merilno tehniko zagotavlja zanesljive rezultate in strankam Rotronic omogoča merjenje dodatnega pomembnega parametra v njihovih aplikacijah.

Za uporabo PF4 so na voljo senzorji diferenčnega tlaka pretoka ali membrane, ki omogočajo prilagodljivost in prilagajanje različnim potrebam in okoljem.

S pretvornikom PF4 je mogoče enostavno izmeriti in nadzirati:

• diferenčni tlak
• vlažnost
• temperaturo
• nizko rosišče
• diferenčni tlak

Poleg tega merilni pretvornik diferenčnega tlaka ponuja druge funkcionalnosti, ki omogočajo prilagodljivo uporabo v različnih aplikacijah. Ima 1 do 3 analognih izhodov in 1 analogni vhod, kar omogoča povezavo z drugimi napravami in sistemsko integracijo.

Omogoča tudi omrežno integracijo preko Ethernet povezave ter komunikacijo preko protokolov Modbus TCP ali RTU preko RS485.

PF4 je prav tako opremljen z brezpotencialnim relejem, ki ima preklopne kontakte. To omogoča enostavno upravljanje in nadzor ter integracijo z drugimi napravami ali sistemskimi rešitvami.

PF4 merilni pretvornik diferenčnega tlaka je zanesljiv in napreden instrument, ki bo strankam omogočil natančno merjenje in nadzor diferenčnega tlaka v njihovih aplikacijah.

Za koga je primeren PF4

• Čistilne sobe: PF4 je primeren za uporabo v čistilnih sobah, kjer je pomembno merjenje in nadzor diferenčnega tlaka. S svojo natančnostjo in sposobnostjo merjenja majhnih razlik v tlaku bo zagotovil optimalne pogoje za ohranjanje čistosti in sterilnosti v čistilnih sobah.
• Operacijske dvorane: v operacijskih dvoranah je ključnega pomena vzdrževanje ustreznega diferencialne tlaka, kar pomaga preprečevati kontaminacijo in zagotavlja sterilne pogoje med kirurškimi posegi. PF4 bo zanesljivo meril diferencialni tlak v operacijskih dvoranah in prispeval k varnosti in učinkovitosti kirurških postopkov.
• HVAC sisteme: v sistemih ogrevanja, prezračevanja in klimatizacije (HVAC) je merjenje diferencialnega tlaka ključnega pomena za uravnavanje in nadzor pretoka zraka med različnimi območji. PF4 bo omogočil natančno merjenje in zagotavljal ustrezne pogoje za delovanje HVAC sistemov.
• Filtracijsko tehnologijo: v aplikacijah, kjer se uporablja filtracijska tehnologija, je merjenje diferencialnega tlaka pomembno za oceno učinkovitosti filtrov in spremljanje njihovega stanja. PF4 bo zanesljivo meril spremembe tlaka preko filtrov in pomagal pri vzdrževanju optimalnega delovanja filtracijskih sistemov.
• Aplikacije z majhnimi razlikami tlaka: PF4 je primeren za številne aplikacije, kjer prevladujejo majhne razlike v tlaku. To lahko vključuje laboratorijska okolja, industrijske procese in druge podobne aplikacije, kjer je natančno merjenje diferencialnega tlaka ključnega pomena za uspešno delovanje sistema.

Tehnične specifikacije

Merjenje diferenčnega tlaka

• princip merjenja: merjenje toplotnega masnega pretoka
• merilna območja: ±10 Pa / ±25 Pa / ±50 Pa / ±100 Pa / ±250 Pa / ±500 Pa
• medij: zrak in neagresivni plini
• točnost pri 23 °C ±3 K: ±1.0 % FFS
• dolgoročna stabilnost:
  • ±0.05 % FSS/leto (tip.)
  • ±0.1 % FSS/leto (maks.)
• merilni interval: 1 s
• tlačna odpornost: 5 bar
• hitrost puščanja: <10.8 ml/h
• tlačni priključki: cevni priključek Ø 4 mm x 10 mm

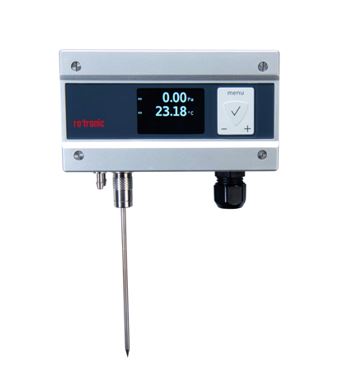

Merjenje temperature in relativne vlažnosti (odvisno od tipa)

• priključki sonde:
  • temperatura: 4-pin Binder za 4-žilni PT100
  • vlažnost: Rotronic E2 za sondo Rotronic HC2A-S
  • točnost: odvisno od sonde

Izhodi

• analogni izhodi: Min. 1, maks. 3, prosto nastavljiv
• vrsta analognega izhoda:
  • 0 do 1 V
  • 0 do 5 V
  • 0 do 10 V
  • 0 do 20 mA
  • 4 do 20 mA
• rele / stikalni izhod:
  • 1 relejno brezpotencialno preklopno stikalo
  • (NC – COM – NE)
• točnost Analogni izhod pri 23 °C: napetostni izhod: ±1 mV/V Tokovni izhod: ±20 μA
• dovoljena obremenitev: > 1 kΩ/V (napetostni izhod) / < 500 Ω (tokovni izhod)

Kompatibilnost:

• programska oprema Hygrosoft

Obseg dobave:

• certifikat o tovarniški nastavitvi
• kratka navodila za uporabo
• vijaki in vložki za montažo

Vabljeni k branju

• Monitoring v HVAC aplikacijah in nadzor prezračevanja

Ostala poimenovanja: PF 4, PF-4, PF_4

Dodatne podrobnosti

Tehnični podatki

• točnost: ±1 hPa (0 … 65 °C; 950 … 1100 hPa) max.
• ohišje: ABS
• zaščitni razred: IP65 (brez Ethernet)
• montaža: stenska
• prikazovalnik: barvni TFT 27 x 40 mm
• dimenzije: 129 mm x 72 mm x 45 mm
• področje uporabe: -5 … +60 °C/0 …  100 % RV, brez kondenza
• odzivni čas T63: < 1 s, tipično
• tip senzorja: membranski senzor
• prosto konfiguriranje analognih signalov
• odlično prenašanje vlage in praha v delovnem okolju
