PG23CP manometer z bourdonovo cevjo WIKA

Opis

PG23CP manometer z bourdonovo cevjo WIKA se uporablja pri merjenju tlaka plinskih in tekočih medijev.

Kakovosten merilnik tlaka PG23CP je bil zasnovan posebej za potrebe procesne industrije. Ta varnostni manometer se uporablja predvsem za uporabo v kemični in petrokemični industriji, naftni in plinski industriji, elektroenergetiki in tudi v tehnologiji za vodo / odpadne vode.

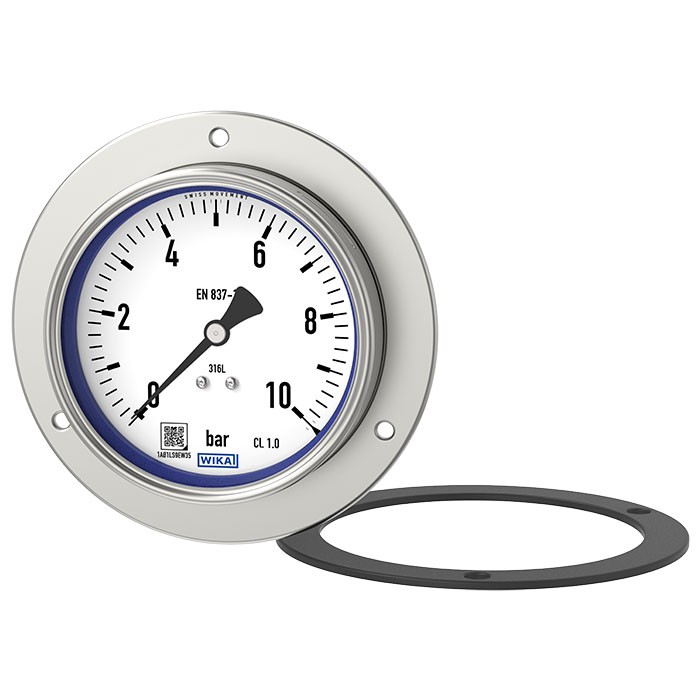

Tipične merilne točke so na krmilnih enotah in nadzornih ploščah, kot so hidravlične enote (HPU). Za varno namestitev instrumenta se uporablja visokokakovostna sprednja plošča. V primeru namestitve je v glavnem potrebna zaščita pred vdorom IP66. Zaradi tega je tesnjenje modela PG23CP na plošči izvedeno s popolnoma varjenim pritrdilnim obročem in usklajenim ravnim tesnilom.

Manometri za procesno industrijo so v celoti izdelani iz nerjavečega jekla za večjo odpornost proti koroziji.

To omogoča uporabo pri merjenju agresivnih plinastih ali tekočih medijev, tudi v agresivnem okolju.

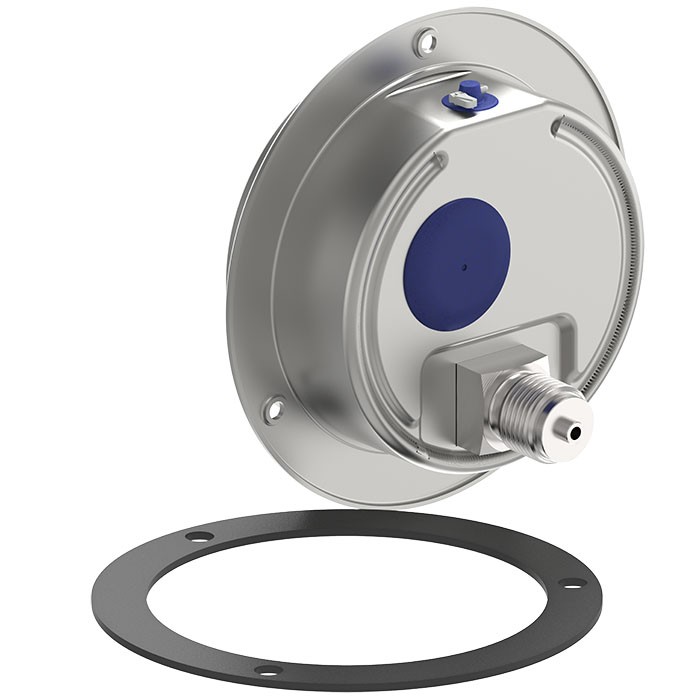

V standardu EN 837-1 za manometre so opredeljene varnostne različice. Za večino aplikacij varnostna različica ni potrebna. WIKA že proizvaja model PG23CP v varnostni različici “S1”. Ta zasnova vključuje dodatno izpušno odprtino, ki skozi zadnjo stran ohišja odzra ves nedovoljen nadtlak v ohišju (npr. iz razpokane Bourdonove cevi).

V težkih delovnih pogojih (npr. vibracije) so vsi instrumenti na voljo tudi z dodatnim polnjenjem tekočine.

Značilnosti PG23CP

• dizajn: EN 837-1
• nominalna velikost v mm: 63, 100
• razred točnosti:
  • NS 63: 1.6
  • NS 100: 1.0
• razpon lestvice:
  • NS 63: 0 … 1 do 0 … 1.000 barov
  • NS 100: 0 … 0.6 do 0 … 1600 barov
  • ali vsi drugi enakovredni vakuumski ali kombinirani tlaki in vakuumska območja
• omejitev tlaka:
  • NS 63:
    • stalno: 3/4 x vrednost celotne skale
    • niha: 2/3 x vrednost celotne skale
    • kratek čas: vrednost celotne lestvice
  • NS 100:
    • stalno: vrednost celotne skale
    • niha: 0.9 x celotna vrednost skale
    • kratek čas: 1.3 x celotna vrednost
• dovoljena temperatura:
  • okolje: -40 °C … +60 °C
  • medij: največ +200 °C
• učinek temperature:
  • ko temperatura merilnega sistema odstopa od referenčne temperature (+20 °C): maks. ± 0.4 % / 10 K celotne skale
• zaščita pred vdorom po IEC / EN 60529:
  • IP65
  • IP66 spredaj, po profesionalni montaži na ploščo
• procesna povezava:
  • Nerjaveče jeklo 316L (NS 63: 1.4571)
  • Nosilec za spodnji del hrbta
  • NS 63: ¼ NPT (moški), SW 11
  • NS 100: ½ NPT (moški), SW 17
• tlačni element:
  • nerjaveče jeklo 316L
  • tip C ali spiralni tip
• gibanje:
  • nerjaveče jeklo
• številčnica:
  • aluminij, bela, črna črka
  • NS 63 z zatičem za zaustavitev kazalca
• kazalec
  • aluminij, črna
• ohišje
  • nerjaveče jeklo, vsi varjeni pritrdilni obroči, z napravo za izpihovanje v obsegu ohišja, ura (NS 63) in na zadnji strani ohišja (NS 100), obseg lestvice ≤ 0 … 16 barov
• okno
  • laminirano varnostno steklo (NS 63: polikarbonat)
• obroč
  • bajonetni obroč iz nerjavečega jekla
• tesnjenje
  • plosko tesnilo iz NBR 2.5 mm

Za ogled dodatnih opcij in več tehničnih lastnosti priporočamo ogled priloženih .pdf dokumentov pod razdelkom Dokumentacija.

Dodatna oprema

Novi WIKA sistem za merjenje tlaka predstavlja merilnik emisij EMICO, ki zagotavlja varnost ljudi in okolja v kritičnih procesih. Sistem sestavlja manometre modelov 2xx.30 v varnostni različici oziroma manometre modelov S-3, v skladu z EN 837-1 (S3), ter ventil za preprečevanje ubežnih emisij:

• IVM zaporni in odzračevalni ventil s prirobnico WIKA
• IV10 igelni ventil za merilnike tlaka WIKA
• IV11 večportni igelni ventil za merilnike tlaka WIKA
• IV20 zaporni in odzračevalni ventil za merilnike tlaka WIKA
• IV21 zaporni in odzračevalni ventil za merilnike tlaka WIKA

Merilni instrument in ventil povezuje lahko vrtljiv adapter s posebnim tesnilnim polnilom. Sistem je neprepustno testiran v skladu z zahtevami TA Luft (VDI 2440) za ubežne emisije. Sistem EMICO meri tlake od 0 do 420 barov ali 6000 psi. V primeru okvare, zaradi visokega nadtlaka, varnostna različica S-3 ščiti uporabnika pred poškodbami.

Kompaktni merilni sistem lahko zaženete takoj po dobavi. Prosto vrteči se vrtljivi adapter omogoča 360° pozicioniranje zaslona in enostavno demontažo merilnega instrumenta (v primeru, ko je potrebna kalibracija). V skladu z ISO 15848-1 in TA-Luft se lahko manometri S-3 kombinirajo z zgornjimi ventili v zasnovi za ubežne emisije, ter s tem tvorijo merilnike EMICO.

Več o sami aplikaciji si oglejte na povezavi.

Področja uporabe, aplikacije

• posebej primeren za uporabo v nadzornih ploščah ustnic (WHCP) in hidravličnih agregatih (HPU)
• za plinasta in tekoča agresivna sredstva, ki niso zelo viskozna ali kristalizirajo, tudi v agresivnem okolju
• natančneje za potrebe v procesni industriji, predvsem v kemični in petrokemični industriji, naftni in plinski industriji, elektroenergetiki in tudi v tehnologiji za vodo / odpadne vode

ELPRO poimenovanje: MAN-PG23CP
