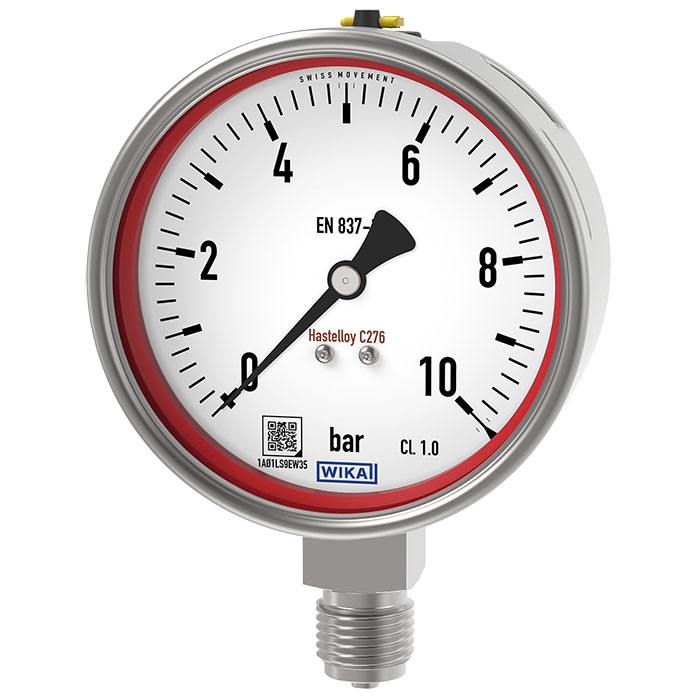

PG28 bourdonov manometer WIKA

Opis

PG28 bourdonov manometer WIKA za procesno industrijo se uporablja pri merjenju tlaka plinastih in tekočih medijev.

Model PG28 z navlaženimi deli iz Hastelloy C276 je še posebej primeren za aplikacije z agresivnimi mediji. Hastelloy C276 spada v skupino visoko korozijsko odpornih zlitin niklja, kroma, molibdena in volframa in je znan po visoki odpornosti proti razpokam, koroziji in razpokam v korozivnih, oksidacijskih in redukcijskih sredstvih.

WIKA izdeluje model PG28 po EN 837-1 tako v različici “S1” kot v varnostni različici “S3”. Varnostna različica je sestavljena iz zaščitnega stekla, ki se ne zdrobi, trdne pregradne stene med merilnim sistemom in številčnico ter odzračevalnikom.

V primeru okvare je operater zaščiten na sprednji strani, saj je medij ali komponente možno izvreči samo preko hrbtne strani ohišja. V težkih pogojih delovanja (npr. vibracije) so vsi instrumenti na voljo tudi z dodatnim polnjenjem tekočine.

Kot alternativo WIKA ponuja membranska tesnila modelov 990.34 in 990.10 ter membranske merilnike tlaka modela 4 v različici Hastelloy. Membranska tesnila so vedno prva izbira za varnostno pomembne aplikacije.

Značilnosti PG28

• nominalna velikost: 100, 160
• dovoljena delovna temperatura:
  • -40 °C … +60 °C za neizpolnjene instrumente
  • -20 °C … +60 °C za instrumente z glicerinskim polnilom
  • -40 °C … +60 °C za instrumente s polnilom iz silikonskega olja

Za ogled dodatnih opcij in več tehničnih lastnosti priporočamo ogled priloženih .pdf dokumentov pod razdelkom Dokumentacija.

Dodatna oprema

Novi WIKA sistem za merjenje tlaka predstavlja merilnik emisij EMICO, ki zagotavlja varnost ljudi in okolja v kritičnih procesih. Sistem sestavlja manometre modelov 2xx.30 v varnostni različici oziroma manometre modelov S-3, v skladu z EN 837-1 (S3), ter ventil za preprečevanje ubežnih emisij:

• IVM zaporni in odzračevalni ventil s prirobnico WIKA
• IV10 igelni ventil za merilnike tlaka WIKA
• IV11 večportni igelni ventil za merilnike tlaka WIKA
• IV20 zaporni in odzračevalni ventil za merilnike tlaka WIKA
• IV21 zaporni in odzračevalni ventil za merilnike tlaka WIKA

Merilni instrument in ventil povezuje lahko vrtljiv adapter s posebnim tesnilnim polnilom. Sistem je neprepustno testiran v skladu z zahtevami TA Luft (VDI 2440) za ubežne emisije. Sistem EMICO meri tlake od 0 do 420 barov ali 6000 psi. V primeru okvare, zaradi visokega nadtlaka, varnostna različica S-3 ščiti uporabnika pred poškodbami.

Kompaktni merilni sistem lahko zaženete takoj po dobavi. Prosto vrteči se vrtljivi adapter omogoča 360° pozicioniranje zaslona in enostavno demontažo merilnega instrumenta (v primeru, ko je potrebna kalibracija). V skladu z ISO 15848-1 in TA-Luft se lahko manometri S-3 kombinirajo z zgornjimi ventili v zasnovi za ubežne emisije, ter s tem tvorijo merilnike EMICO.

Več o sami aplikaciji si oglejte na povezavi.

Področja uporabe, aplikacije

• naftna in plinska industrija, kemična in petrokemična industrija
• s polnilom ohišja za aplikacije z visoko dinamičnimi tlačnimi obremenitvami in vibracijami
• za plinasta in tekoča agresivna sredstva, ki niso zelo viskozna ali kristalizirajo, tudi v agresivnem okolju

ELPRO poimenovanje: MAN-PG28
