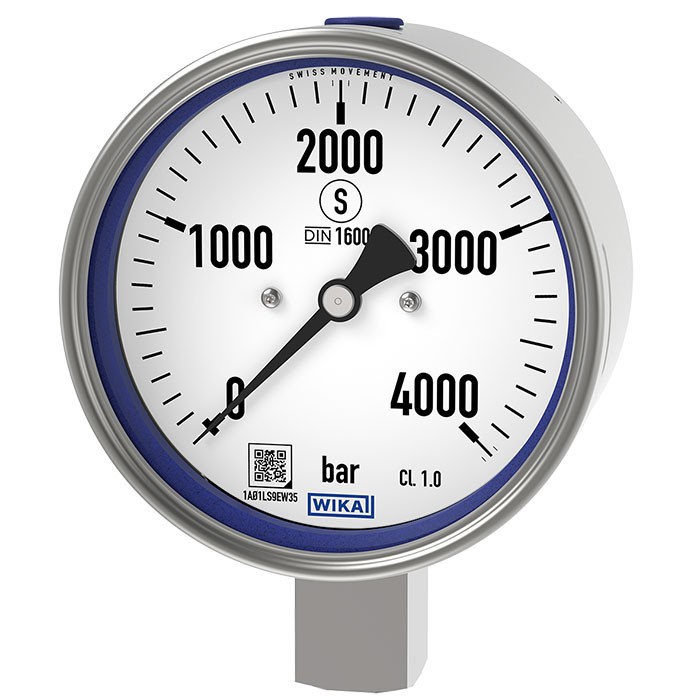

PG23HP-P manometer za visoke tlake WIKA

Opis

PG23HP-P manometer za visoke tlake WIKA se uporablja pri merjenju tlaka plinskih in tekočih medijev.

Model manometra PG23HP-P Bourdon je bil zasnovan posebej za visokotlačne aplikacije do 6.000 barov. Zaradi tega je to eden redkih merilnikov tlaka, ki so na voljo po vsem svetu in lahko zanesljivo prikažejo tlake tega reda velikosti.

Tipična merilna mesta za ta merilnik tlaka lahko najdemo pri rezanju z vodnim curkom, visokotlačnem čiščenju in izdelavi preskusne mize.

WIKA proizvaja in kvalificira model PG23HP-P v skladu z zahtevami novega visokotlačnega standarda DIN 16001 v varnostni različici “S3”. Varnostna različica je sestavljena iz laminiranega varnostnega stekla, trdne pregradne stene med merilnim sistemom in številčnico ter odzračevalnikom. V primeru okvare je operater zaščiten na sprednji strani, saj se medij ali komponente lahko izvržejo le preko hrbtne strani instrumenta.

Z uporabo visokokakovostnih zlitin iz nerjavečega jekla in niklja ima model PG23HP-P odlično stabilnost obremenitve in dolgo življenjsko dobo. Instrument zanesljivo deluje v skladu s specifikacijami tako s statičnimi kot z dinamičnimi profili tlaka. Standardna natančnost modela PG23HP-P je 1.0 %. Za območja lestvice do vključno 0 … 4000 barov je instrument neobvezno na voljo z izboljšano natančnostjo indikacije 0.6 %. Neobvezno polnjenje ohišja lahko poveča odpornost na udarce in vibracije.

Značilnosti PG23HP-P

• dizajn: DIN 16001
• nominalna velikost v mm: 100, 160
• razred točnosti:
  • 1.0
  • 1.6 (samo za obseg lestvice 0 … 6000 barov)
• razpon lestvice v barih
  • 0 … 2000 barov
  • 0 … 2.500 barov
  • 0 … 3000 barov
  • 0 … 4.000 barov
  • 0 … 5000 barov
  • 0 … 6.000 barov
• omejitev tlaka:
  • stalno: 3/4 x vrednost celotne skale
  • niha: 2/3 x vrednost celotne skale
  • kratek čas: vrednost celotne lestvice
• dovoljena temperatura:
  • okolje: -40 °C … +60 °C
  • medij:
    • +200 °C največ pri neizpolnjenih instrumentih
    • +100 °C največ z napolnjenimi instrumenti
• učinek temperature:
• ko temperatura merilnega sistema odstopa od referenčne temperature (+20 °C): maks. ± 0.4 % / 10 K celotne skale
• zaščita pred vdorom: IP65 po IEC / EN 60529
• procesna povezava:
  • nerjaveče jeklo 316L
  • NS 100: spodnji nosilec (radialni) ali zadnji nosilec
  • NS 160: spodnji nosilec (radialni)
  • G ½ B (do največ 2.500 barov)
  • M16 x 1,5 (ženski) z notranjim tesnilnim stožcem 60 ° Naknadni navoji na “Inženirji avtoklavov”
  • 9/16 – 18 UNF (ženska) s tesnilnim stožcem 60 °
  • 5/8 – 18 UNF x 27 (ženski) z notranjim tesnilnim stožcem 60 °
  • drugi na zahtevo
• tlačni element:
  • NiFe-zlitina, spiralni tip
• gibanje:
  • nerjaveče jeklo
• številčnica:
  • aluminij, bela, črne črke
• kazalec:
  • aluminij, črna
• ohišje:
  • nerjaveče jeklo, s tr1dno pregradno steno (Solidfront) in izpuhom
• okno:
  • laminirano varnostno steklo
• obroč:
  • bajonetni obroč iz nerjavečega jekla
• polnjenje ohišja (možnost)
  • Glicerin
  • Silikonsko olje M50

Za ogled dodatnih opcij in več tehničnih lastnosti priporočamo ogled priloženih .pdf dokumentov pod razdelkom Dokumentacija.

Dodatna oprema

Novi WIKA sistem za merjenje tlaka predstavlja merilnik emisij EMICO, ki zagotavlja varnost ljudi in okolja v kritičnih procesih. Sistem sestavlja manometre modelov 2xx.30 v varnostni različici oziroma manometre modelov S-3, v skladu z EN 837-1 (S3), ter ventil za preprečevanje ubežnih emisij:

• IVM zaporni in odzračevalni ventil s prirobnico WIKA
• IV10 igelni ventil za merilnike tlaka WIKA
• IV11 večportni igelni ventil za merilnike tlaka WIKA
• IV20 zaporni in odzračevalni ventil za merilnike tlaka WIKA
• IV21 zaporni in odzračevalni ventil za merilnike tlaka WIKA

Merilni instrument in ventil povezuje lahko vrtljiv adapter s posebnim tesnilnim polnilom. Sistem je neprepustno testiran v skladu z zahtevami TA Luft (VDI 2440) za ubežne emisije. Sistem EMICO meri tlake od 0 do 420 barov ali 6000 psi. V primeru okvare, zaradi visokega nadtlaka, varnostna različica S-3 ščiti uporabnika pred poškodbami.

Kompaktni merilni sistem lahko zaženete takoj po dobavi. Prosto vrteči se vrtljivi adapter omogoča 360° pozicioniranje zaslona in enostavno demontažo merilnega instrumenta (v primeru, ko je potrebna kalibracija). V skladu z ISO 15848-1 in TA-Luft se lahko manometri S-3 kombinirajo z zgornjimi ventili v zasnovi za ubežne emisije, ter s tem tvorijo merilnike EMICO.

Več o sami aplikaciji si oglejte na povezavi.

Področja uporabe, aplikacije

• visokotlačno čiščenje
• rezanje vodnega curka
• proizvodnja pod visokim tlakom
• preskusne mize (npr. za samodejno obremenitev, razpočni tlak)
• za tekoče medije v visokotlačnih aplikacijah (npr. voda, hidravlično olje)
