SCHE 2/E (ILS) plavajoča elektroda JOLA

Opis

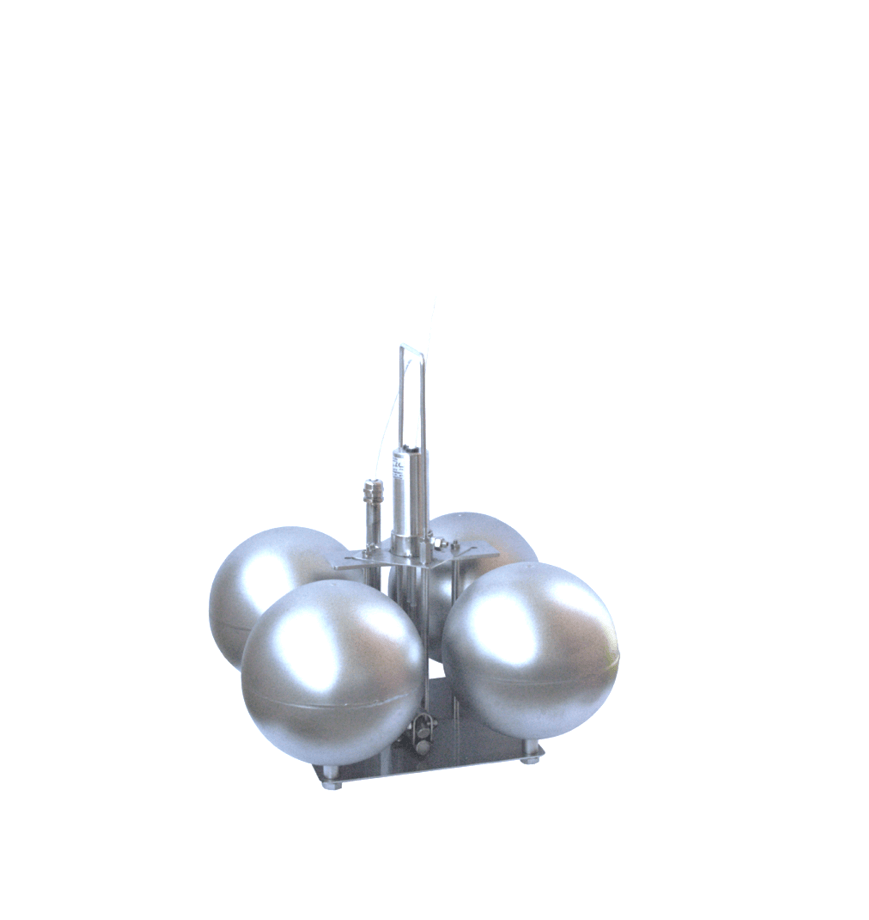

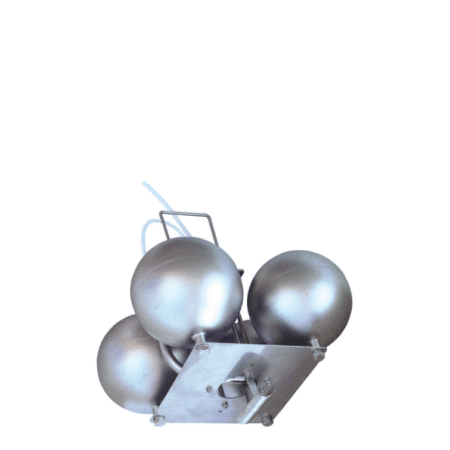

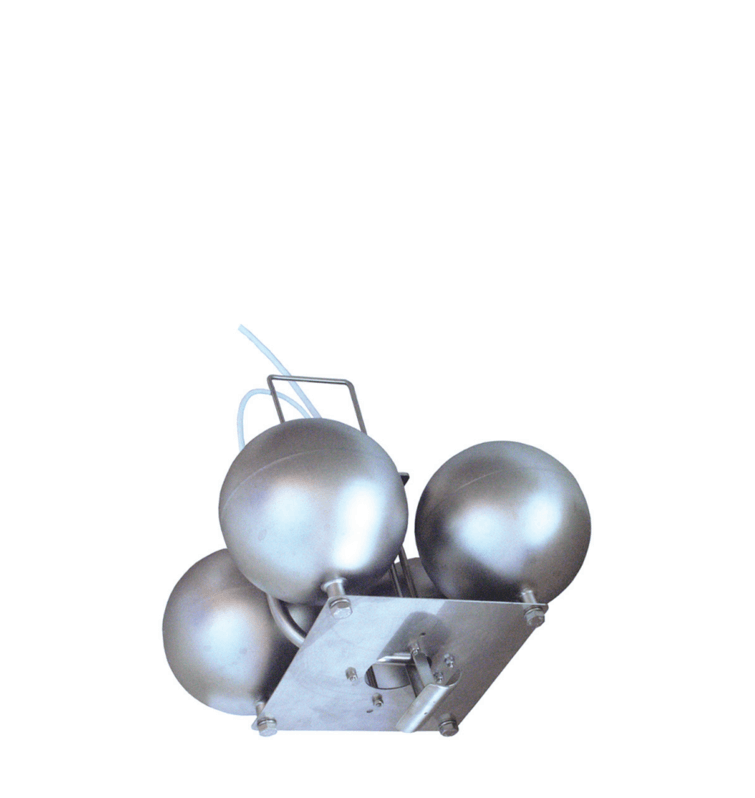

SCHE 2/E (ILS) plavajoča elektroda JOLA je opremljena z dvema elektrodnima palicama. Zasnovana je za povezavo z elektrodnim relejem ESA 2, ESA 2 / G ali NR 3 A.

Pogoji za delovanje plavajočih elektrod

SCHE 2/E običajno plava na prevodni tekočini, kot je voda. Povezana je z elektrodnim relejem, ki se napaja z nizko varnostno napetostjo. Višina elektrodne palice je nastavljena tako, da sta konici elektrodnih palic stalno pod vodo.

Glede na gibanje površine tekočine je treba palčno elektrodo nastaviti naprej ali navzdol. Čeprav bi morali biti konici elektrodnih palic neprekinjeno pod vodo. S takim položajem, da so le pod vodo, tako da prevodno tekočino (vodo) prekrije neprevodna tekočina (kot je olje).

Aktivacija alarma

Tanka plast prevodna tekočina (olje) zadostuje za dvig elektrodnih konic palčne elektrode iz prevodne vodne plasti v neprevodno oljno plast. Tako prekine tok, ki teče iz releja elektrode preko palčne elektrode in aktivira se alarm.

Primer ko olje steče na mirno vodno površino po puščanju:

• natančna nastavitev palčne elektrode zagotovi, da oljna plast znaša le približno. Debelina 3 do 10 mm zadostuje za prekinitev krmilnega toka, ki teče skozi palčno elektrodo in aktiviranje alarma.

Da se zagotovi delovanje plavajoče elektrode SCHE…, mora biti nad tlemi najmanjši možni nivo tekočine (glejte tehnične podatke posameznih plavajočih elektrod). Če ta pogoj ni izpolnjen, oba konca elektrodnih palic ne bosta več pod vodo – z drugimi besedami, ne bosta električno premoščena s prevodno tekočino. To običajno povzroči neželeno aktiviranje alarma preko povezanega releja elektrode.

Model s kontaktom za premestitev alarma

Edini model s kontaktom za premostitev alarma za to možnost je SCHE 2 / E (različica ILS).

Zgoraj navedeni elektrodni releji so opremljeni z odzivno občutljivostjo približno 30 kW (približno 33 µS). Za aplikacije med dolgotrajnimi padavinami, ki povzročijo zmanjšanje prevodnosti, odzivna občutljivost morda ne zadostuje. V tem primeru so lahko elektrodni releji opremljeni z višjo odzivno občutljivostjo približno 200 kW (približno 5 µS).

Lastnosti SCHE 2/E (ILS)

• dizajn: 1 kontrolna elektroda in 1 zemeljska elektroda
• občutljivi elementi: 2 detekcijski palici iz nerjavečega jekla 316 Ti, fi 4 mm, prekrita s skrčljivo cevjo iz PVDF ali PTFE, dolžine: pribl. 45 mm, ostale dolžine na zahtevo
• glava elektrodne palice: nerjaveče jeklo 316 Ti
• stopnja zaščite: IP67
• električna povezava: kabel iz PTFE, v glavi elektrode, dolžina: 2 m, na zahtevo: drugi kabel, druga dolžina
• nosilec elektrode, stabilizacijska plošča in nosilci: nerjaveče jeklo 316 Ti ali drugo nerjaveče jeklo
• plovci: 4 enote iz nerjavečega jekla 316 Ti, fi pribl. 130 mm
• min nivo prevodne tekočine nad tlemi za zagotovitev delovanja plavajoče elektrode (z d = 1 g / cm3): 130 mm
• temperaturno območje: -20 … +90 °C
• tlačna odpornost: za brez-tlačne uporabe
• max dolžina povezovalnega kabla: 1000 med plavajočo elektrodo in elektrodnim relejem

Več tehničnih informacij najdete pod zavihkom Dokumentacija v priloženih pdf dokumentih.

Vabljeni k ogledu članka

• Prevodno merjenje tekočin

Ostala poimenovanja: SCHE 2E-ILS , SCHE 2-E_ILS, SCHE 2_E
