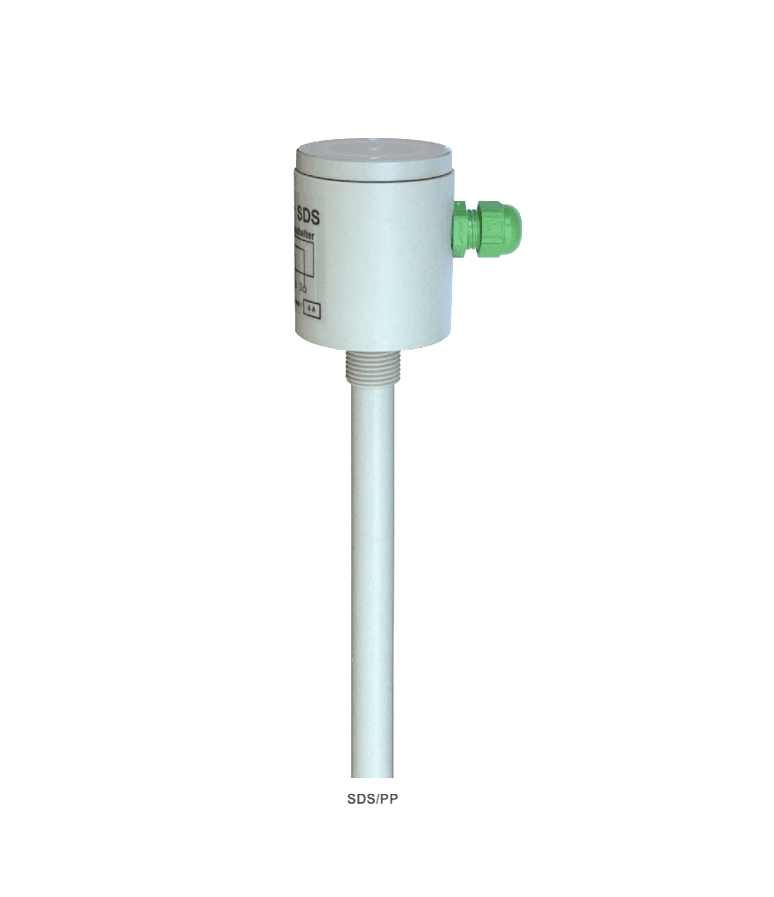

SDS/PP dinamično tlačno stikalo z nastavkom iz PP JOLA

Opis

SDS/PP dinamično tlačno stikalo z nastavkom iz PP JOLA se uporablja za signalizacijo in regulacijo neagresivnih tekočin v odprtih ali zaprtih posodah ali cisternah.

Namenjeni so zaznavanju maksimalnega nivoja tekočine ali preklapljanju črpalk in elektromagnetnih ventilov.

Ta dinamična tlačna stikala so primerna za prikaz najvišjega nivoja, vklop črpalk ali magnetnih ventilov.

Priključna glava vsebuje membransko tlačno stikalo s preklopnim kontaktom. Preklop poteka tako, da zračni tlak v zračni cevi narašča, ko nivo tekočine narašča. Po padcu tlaka, približno 45 mm vodnega stolpca s tipom SDS/PP ali približno 50 mm vodnega stolpca s tipom SDS/PVDF/S, je kontakt ponovno prekinjen.

Razlike na višji ravni je mogoče nadzorovati z uporabo več SDS. Sčasoma zrak uhaja skozi prepono. Zaradi tega je treba cev prezračevati vsakih 6-8 tednov, da se preprečijo okvare.

Značilnosti SDS/PP

• tlačna cev: PP, fi: 16 mm
• dolžina tlačne cevi: 110 do 1500 mm, po naročilu
• material membrane: Perbunan
• tlačna odpornost membrane: max 0.5 bar (5 m vodnega stolpca)
• navojni nastavek: PP, G1/2
• glava priključka: PP, fi: 62 mm, l: 70 mm
• razred zaščite: IP42
• kabelski vhod: M 16 x 1.5
• način montaže: vertikalno
• temperaturno območje: +1 … +70 °C
• tlačna odpornost: za uporabo samo v odprtih rezervoarjih ali rezervoarjih brez tlaka, uporabite samo v atmosferskih pogojih
• kontakt: membransko tlačno stikalo, preklopni kontakt
• vklopna preklopna točka: pribl. 85 mm
• izklopna preklopna točka: pribl. 40 mm

Področje uporabe, aplikacije

• odprte ali zaprte posode ali kontejnerji s tekočino

Vabljeni k ogledu članka

• Prevodno merjenje tekočin

Ostala poimenovanja: SDS-PP, SDS_PP, SDS PP

Dodatne podrobnosti

Tehnični podatki

• tlačna cev: PP, fi: 16 mm
• preklopna napetost: max 250 V AC
• preklopni tok: max 4 V AC
• preklopna zmogljivost: max 500 V A
