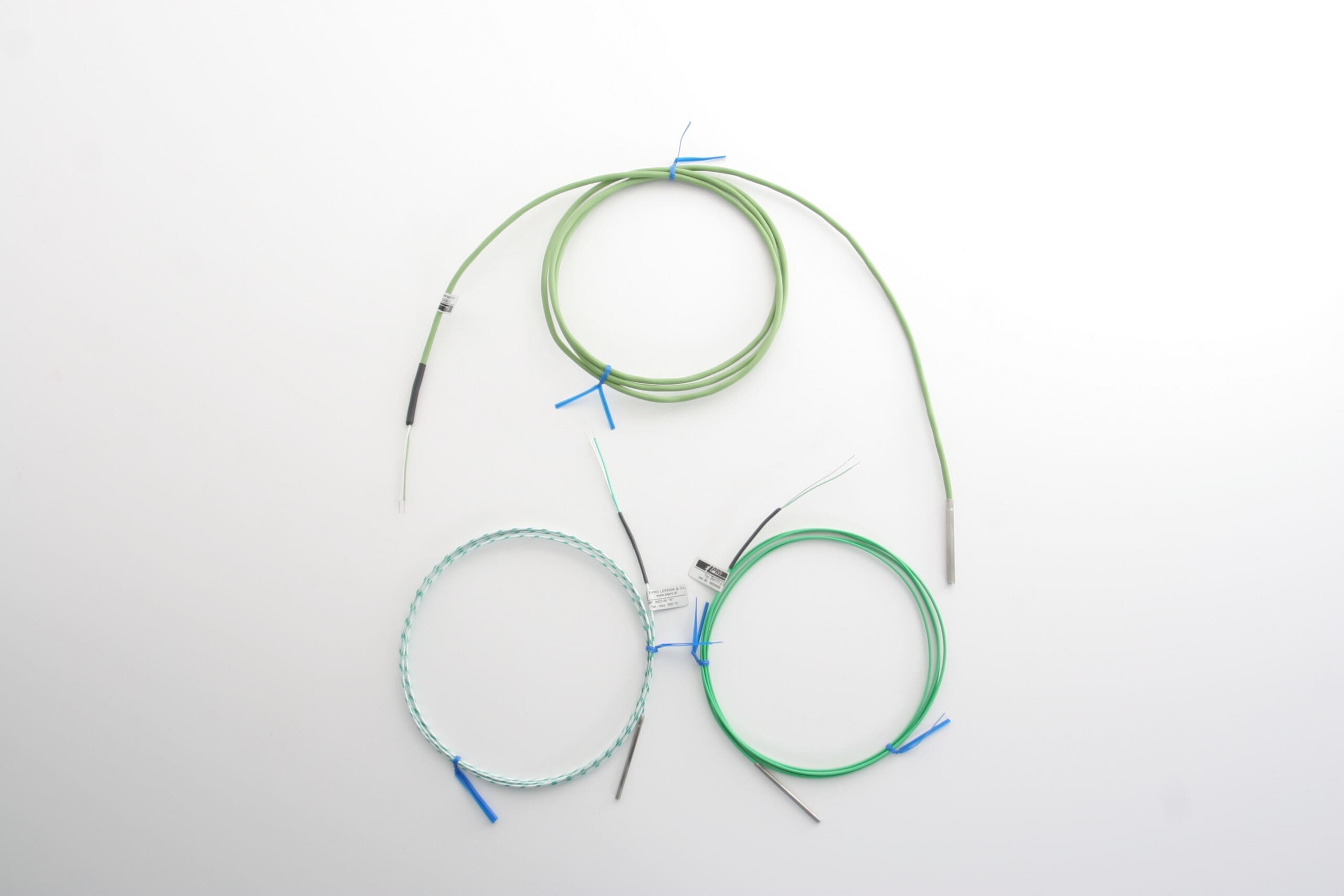

TEMPERATURNO TIPALO TERMOELEMENT (TC) žični, izoliran

Opis

Žični termoelementi so izdelani iz izoliranih polnih žic termočlenov, zato zanje velja klasa točnosti po SIST EN 60584-1, kot podana v standardu, vendar le pri uporabi znotraj predpisanega temperaturnega območja.

Izolirana izvedba pomeni, da je termočlen (sam spoj) zaščiten v zaščitni cevki in izoliran od ohišja.

Izbirno

• merilni elementi: termočleni NiCr-Ni, tip “K“; Fe-CuNi, tip “J“; Cu-CuNi, tip “T“; NiCrSi-NiSi, tip “N“; PtRh-Pt “S” in “R“; NiCr-CuNi, tip “E“
• dolžine po želji
• premer po želji oziroma prilagoditev dimenzijam žice
• zunanji premeri žic: različne, odvisno od debeline izolacije
• izolacije: PTFE; steklena vlakna, silikon, PVC, …

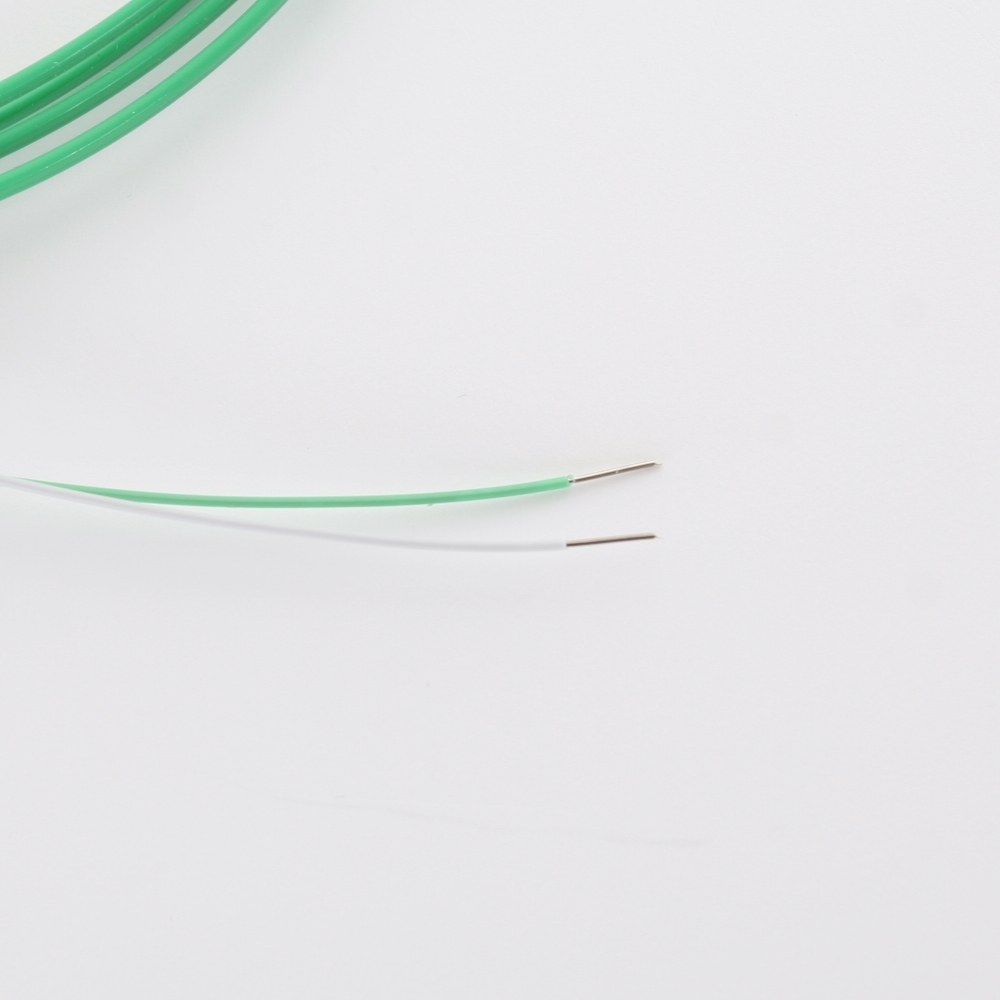

• zaključek: prosti konci, oziroma glejte s priključnim konektorjem
• delovna temperatura tipala Tdelovna: različno, odvisno od izolacije

Za doseganje točnosti po klasi 1 se smejo žični termoelementi uporabljati znotraj razpona izolacije oziroma največ v območju od -25 … +200 °C. Izven tega območja ne veljajo več podane klase točnosti, uporaba pa je še vedno mogoča znotraj temperaturnih mej izolacije.

Žični termoelementi so lasersko varjeni v nadzorovanem okolju, zato niso onesnaženi z drugi kovinami ali spojinami.

POMEMBNO: v primeru podaljševanja uporabiti izključno kompenzacijski kabel, konektorje in električne sponke enakega termočlena! Vse na voljo tudi pri nas kot dodatna oprema, povprašajte.

Ostale OPCIJE za doplačilo:

• 24H: 24h izdelava
• MP: merilni pretvornik za montažo na DIN letev
• ISO1: preveritev temperaturnega tipala v eni izbrani točki
• CAL: kalibracijski certifikat v treh ali več točkah, akreditiran
• OV/OO: kovinska gravirana označevalna ploščica

Uporaba

Žični termoelementi se pogosto uporabljajo v kombinacijah s prenosnimi merilniki, kalibratorji, dataloggerji in podobno opremo. Priljubljeni so tudi za uporabo pri kontroli temperatur orodij, izdelkov, peči in validacijah.

Kako naročiti?

Iz okenca na desni strani pošljite vaše povpraševanje v katerem zapišite željen tip termočlena, željeno dolžino, zahtevano temperaturno obstojnost, količino (na primer: tip K, l = 2000 mm, do 200 °C, 10 kos). Poslali vam bomo ponudbo z možnostmi glede na zahteve.

Kalibracija

Temperaturna tipala vam lahko po izdelavi še kalibriramo in tako dobavimo z akreditiranim kalibracijskim certifikatom.

Po meri

Vsa temperaturna tipala lahko izdelamo po vaših željah in zahtevah. Na spletnih straneh so predstavljene najpogostejše izvedbe, v praksi se v glavnem izvaja proizvodnja po naročilu. Pokličite nas ali nam pišite, na osnovi vaših zahtev procesa vam bomo pomagali določiti/izbrati najustreznejšo izvedbo za vas. Standardni dobavni rok je 3 delovne dni, možne so nujne izvedbe v roku 24 h (urgenca).

Pogosti žični elementi

NiCr-Ni, tip “K”

ŽIKSS3,8 silikonski do 180 °C

ŽIKTT0,5X0,8 PTFE do 250 °C

ŽIKTT1,4X2,2 PTFE do 250 °C

ŽIKTT1,5X2,4 PTFE do 250 °C

ŽIKVV0,6X1,0 steklena vlakna do 400 °C

ŽIKVV1,5×2,4 steklena vlakna do 400 °C

ŽIKXX1,3X2,2 specialna steklena vlakna do 600 °C

ŽIKXX1,6X2,4 specialna steklena vlakna do 600 °C

ŽIKXX1,6X3,2 specialna steklena vlakna do 600 °C

ŽIKXX1,8X3,2 specialna steklena vlakna do 600 °C

ŽIKXX2,2X3,7 specialna steklena vlakna do 600 °C

Cu-CuNi, tip “T”

ŽITTT1,4X2,2 PTFE do 250 °C

ŽITTT1,6X1,0 PTFE do 250 °C

ŽITVV1,1X1,9 steklena vlakna do 400 °C

NiCr-CuNi, tip “E”

ŽIETT1,4X2,2 PTFE do 250 °C

Fe-CuNi, tip “J”

ŽIJCC1,3×1,9  capton (kapton) do 316 °C

ŽIJTT1,3X2,0 PTFE do 250 °C

ŽIJTT1,5X2,6 PTFE do 250 °C

ŽIJVV0,9X1,4 steklena vlakna do 400 °C

ŽIJVV1,0x1,6 steklena vlakna do 400 °C

ŽIJVV1,1X1,9 steklena vlakna do 400 °C
