TSK 4-20/E zvezni merilnik nivoja JOLA

Opis

TSK 4-20/E zvezni merilnik nivoja JOLA je primeren za nadzor ali neprekinjeno merjenje nivoja tekočine. Merilnik je sestavljen iz senzorja in oddajnika.

Namenjen je uporabi v tekočinah z nizko viskoznostjo v zaprtih ali odprtih posodah. Ni primeren za uporabo v tekočinah, ki se neprestano premikajo.

Magnet plovca povzroči spremembo upornosti preko drugega magneta, prenosne verige, zobnika in potenciometra. To zagotavlja neprekinjeno višino merilnega signala.

Način delovanja

Plovec z vgrajenim trajnim magnetom se premika navzgor in navzdol po cevi sonde indikatorja nivoja TSK 4-20 / … z nivojem tekočine.

Znotraj cevi sonde je v večji od obeh vodilnih cevi vgrajen drugi magnet, ki kroži v neskončni verigi. Magnet sledi plavajočemu magnetu in s tem nivoju tekočine. Ta nato premakne neskončno verigo, ki nato deluje na potenciometer preko zobnika v priključni omarici indikatorja nivoja TSK 4-20 / …. Rezultat tega je neprekinjeno merjenje višine sorazmernega upora.

Sprememba upora, ki je posledica gibanja plovca navzgor in navzdol, se preko oddajnika v priključni omarici indikatorja nivoja TSK 4-20 / … zabeleži in pretvori v tok, neodvisen od obremenitve, 4 … 20 mA.

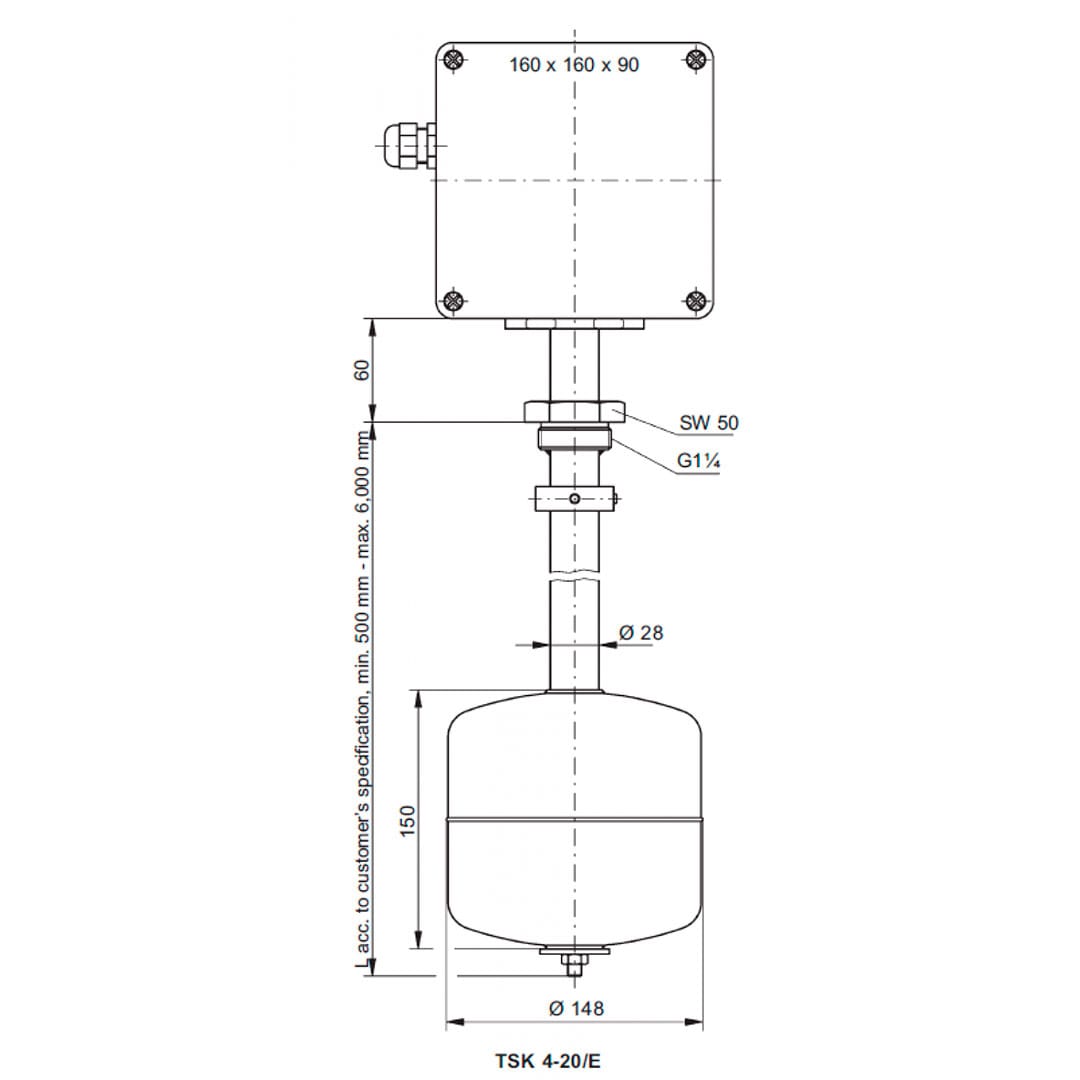

Lastnosti TSK 4-20/E

• material merilne cevi: nerjaveče jeklo
• premer merilne cevi: 28 mm
• dolžina merilne cevi: po želji, do 6.000 mm
• plovec: nerjaveče jeklo, 148 mm Ø x 150 mm
• uporabno v tekočinah s specifično gostoto ≥ 0.7 g/cm³
• priključna omarica: A133, poliester ojačan s steklenimi vlakni, 160 x 160 x 90 mm
• razred zaščite: IP65
• način montaže: vertikalno
• temperaturno območje: 0 °C … +100 °C
• tlačna odpornost: max. 10 bar pri +20 °C
• tehnične lastnosti oddajnika: glej tehnični list

Več tehničnih informacij najdete pod zavihkom Dokumentacija v priloženih pdf dokumentih.

Uporaba

Indikator nivoja TSK 4-20 / … je zasnovan za uporabo v tekočinah z nizko viskoznostjo ali tekočinah z nizko vsebnostjo trdnih snovi v odprtih ali zaprtih rezervoarjih.

Ni primeren za uporabo v tekočinah, ki so nagnjene k nastanku usedlin, oprijemu ali kristalizaciji, ki bi lahko ovirale gibanje plovca na sondni cevi.

Prav tako ni primeren za uporabo v tekočinah s trajno premikajočo se površino in / ali na vibrirajočih strojih.

Vabljeni k ogledu članka

• Prevodno merjenje tekočin

Ostala poimenovanja: TSK 4-20_E, TSK 4-20-E, TSK 4-20 E, TSK 4 20/E, TSK 4_20/E, TSK 4/20/E

Dodatne podrobnosti

Tehnični podatki

• plovec: nerjaveče jeklo 316 Ti, 148 mm Ø x 150 mm
• procesni priključek: nerjaveče jeklo G1 1/4
• stopnja zaščite: IP65
• način montaže: vertikalno
• temperaturno območje: 0 °C ... +100 °C
