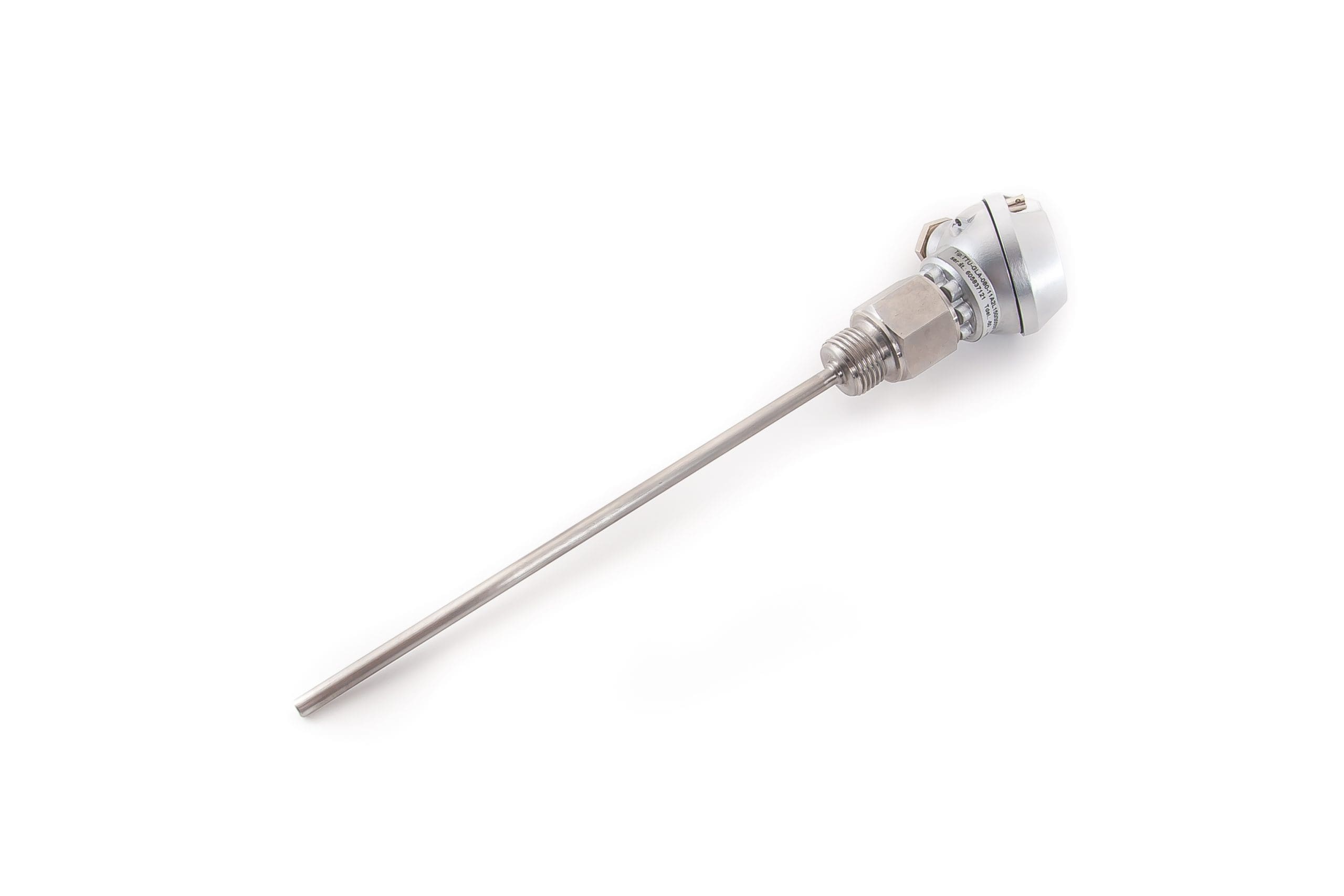

TTT-CAL-080 temperaturno tipalo uporovno (TC), procesni priključek

Opis

TTT-CAL-080 temperaturno tipalo uporovno (TC), procesni priključek.

ON SITE CAL izvedbe so temperaturna tipala z dodano kalibracijsko odprtino za referenčno tipalo.

Izvedba omogoča kalibracijo ali preveritev točnosti brez prekinitve procesa.

Standardno referenčno tipalo (v kodirni tabeli REF) je premera 1,5 mm, ustrezne dolžine, s priključnim PTFE kablom in akreditiranim kalibracijskim certifikatom.

Izpostavljena izvedba TTT-CAL-080 je pogosta pri merjenju temperature v procesih (tekočine, plini, vakuum,…). Zaščitni vrat ščiti priključno glavo in pred višjimi temperaturami procesa.

Tipala lahko naročite tudi z akreditiranim certifikatom ali samo s preveritvijo v želenem območju.

Temperaturno območje

• za temperature od -250 °C do 850 °C

Lastnosti

• standardno v klasi 1 po SIST-EN 60584-1:2015
• standardni material 1.4404 po EN / 316L po ASTM
• farmacija, kemija, živilska industrija, …
• za kalibracije brez prekinitve procesa

Pomembno

V primeru podaljševanja kabla pri termočlenih uporabiti izključno kompenzacijski ali podaljševalni kabel, konektorje in električne sponke enakega tipa kot termočlen! Vse na voljo tudi pri nas kot dodatna oprema.

Izbira izvedbe

Želeno izvedbo lahko izberete s pomočjo šifranta v kodirni tabeli. Za pomoč pri izbiri nas lahko pokličete na +386 2 62 96 720 ali nam pošljete povpraševanje prek obrazca Oddaj povpraševanje.

Priporočamo vgradno dolžino najmanj deset kratnik premera zaščitne cevi, krajše ima negativni vpliv na točnost meritve.

Luknjičasto konico izberemo pri hitrejših meritvah zraka (prezračevanje), zoženo konico pa za hitre meritve drugih medijev.

Termočlenska temperaturna tipala se pogosto uporabljajo skupaj z merilnim pretvornikom. Zaradi večje odpornosti proti motnjam in večje zanesljivosti meritev v industrijskem okolju priporočamo uporabo merilnega pretvornika z galvansko izolacijo najmanj 1500 VAC / 1 minuto.

ON SITE CAL izvedba

Za potrebe SAT (System Accuracy Test), TUS (Temperature Uniformity Survey) ter rednih preverjanj temperaturnih sistemov izdelamo tudi ON SITE CAL izvedbe temperaturnih tipal in merilnih vložkov.

Izvedba omogoča vstavitev referenčnega temperaturnega tipala skozi kalibracijsko odprtino neposredno ob delovni merilni element, zato je mogoče preverjanje oziroma kalibracijo izvajati brez demontaže temperaturnega tipala iz procesa.

Prednosti izvedbe:

• hitrejša izvedba SAT in drugih preverjanj,
• krajši zastoji proizvodnje,
• manjše tveganje poškodb pri demontaži,
• bolj ponovljivi pogoji preverjanja,
• primerna za sisteme skladno z zahtevami AMS 2750, CQI-9 in podobnimi smernicami.

Položaj kalibracijske odprtine načrtujemo tako, da referenčno tipalo med preverjanjem doseže čim bolj primerljiv položaj z merilnim spojem delovnega temperaturnega tipala.

Kalibracija

Vsa temperaturna tipala in merilne vložke lahko naročite tudi z akreditiranim kalibracijskim certifikatom ali samo s preveritvijo v želenem temperaturnem območju.

Temperaturno tipalo po meri

Vsa temperaturna tipala in merilne vložke lahko izdelamo po vaših željah in zahtevah. Na spletni strani so predstavljene najpogostejše izvedbe, v praksi pa se proizvodnja večinoma izvaja po naročilu.

Pokličite nas ali nam pošljite povpraševanje. Na podlagi zahtev vašega procesa vam bomo pomagali določiti oziroma izbrati najprimernejšo izvedbo temperaturnega tipala.

Standardni dobavni rok je 3 delovne dni, možne so nujne izvedbe v roku 24 h (urgenca).

TTT-CAL v EX izvedbi

Za uporabo v Ex prostorih oziroma Ex območjih izdelamo ali dobavimo TTT-CAL tipala z ATEX certifikatom (cona 2 z EX pretvornikom, cona 0 in 1 z dodatno bariero).

Te izvedbe imajo daljši dobavni rok, običajno 2-4 tedne.

Kako naročiti tipalo?

Prek obrazca Oddaj povpraševanje nam pošljite svoje zahteve. V povpraševanju navedite:

• delovno temperaturo,
• želene dimenzije,
• namen uporabe,
• zahteve glede procesnega priključka,
• potrebo po Ex izvedbi,
• potrebo po kalibraciji ali certifikatu.

Ne pozabite navesti svoje telefonske številke in naslova elektronske pošte. Poklicali vas bomo oziroma vam poslali ponudbo v potrditev pred izvedbo.

Brez skrbi: ničesar ne bomo izdelali brez vaše predhodne odobritve.

Vabljeni k branju:

• TOTAL COST OF OWNERSHIP – ELPRO LEPENIK & CO. d.o.o.
• Zbiranje platine in ponovna uporaba po recikliranju
• Proizvodnja temperaturnih tipal
• Merjenje temperature v sežigalnih pečeh in vpliv na življenjsko dobo temperaturnega tipala
• Življenjska doba zaščitnih cevi za taline aluminija
• OVREDNOTENJE TEMPERATURNIH KOMOR – povečanje zmogljivosti – ELPRO Lepenik & Co. d.o.o. Laboratorij za kalibracije
• Kalibracija visoko temperaturne peči
• KALIBRACIJA V SKLADU S CQI-9 in CQI-11
• Temperatura pri proizvodnji kemičnih izdelkov (agresivni mediji, žveplene kisline, barve in laki ipd.)
• Uporaba konektorjev pri meritvah v industriji
• Popravljivost temperaturnih tipal za podaljšan življenjski krog temperaturnega tipala I.

Ostala poimenovanja: TTT-CAL-080, TTT-CAL 080, TTT-CAL_080, TTT-CAL080

Dodatne podrobnosti

Tehnični podatki

Standardno:

• število elementov v izvedbi: 1 ali 2
• merilni element: NiCr-Ni tip “K”, Fe-CuNi tip “J”, Cu-CuNi tip “T”, NiCrSi-NiSi tip “N”, Pt30Rh-Pt6Rh tip “B”, Fe-CuNi tip “L” ali Cu-CuNi tip “U”
• klasa točnosti: klasa 1 po SIST-EN 60584-1:2015
• vgradna dolžina: x (mm)
• dolžina zaščitnega vratu: 55 mm ali x
• procesni priključek: G 1/2” ali x
• premer zaščitne cevi: 6 mm ali x
• ostalo glejte tehnični list
