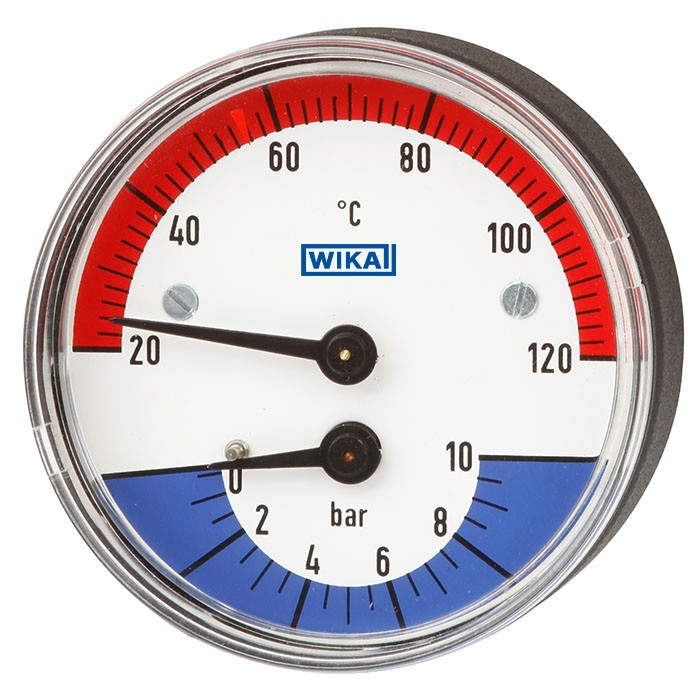

100.1x bimetalni termomanometer za merjenje tlaka in temperature, WIKA

Opis

100.1x bimetalni termomanometer za merjenje tlaka in temperature omogoča nadzor obeh merjenih veličin na enem samem merilnem mestu. Vgrajeni merilni elementi – Bourdonova cev in bimetalna spirala – zagotavljajo zanesljive merilne rezultate.

Z uporabo samotesnilnega zapornega ventila lahko merilni instrument kadarkoli odstranite, ne da bi morali predhodno izprazniti ogrevalni krog. Bimetalni indikacijski termometer / merilnik tlaka je serijsko opremljen z zapornim ventilom. Podjetje WIKA ta instrument izdeluje in kvalificira v skladu s standardom EN 837-1.

Značilnosti 100.1x

• Kombinirani prikaz tlaka in temperature
  • Model 100.10:
    • Lestvica temperature zgoraj
    • Lestvica tlaka spodaj
    • Usmerjenost lestvic od leve proti desni
  • Model 100.12:
    • Lestvica temperature zgoraj
    • Lestvica tlaka spodaj; lestvica tlaka od leve proti desni
    • Lestvica temperature od desne proti levi
• Območja lestvic do 0 bar … 16 bar

Za ogled dodatnih opcij in več tehničnih lastnosti priporočamo ogled priloženih .pdf dokumentov pod razdelkom Dokumentacija.

Področja uporabe, aplikacije

• ogrevalni sistemi
• kombinirani kotli s toplo vodo in ogrevanjem

Dodatne podrobnosti

Tehnični podatki

• razred natančnosti:
  tlak: 2,5 (EN 837-1)
  temperatura: ± 2,5 °C
• nominalna velikost v mm: 63, 80
• merilno območje: 0 … 16 barov, 0 ... 150 °C
• kombinirana indikacija za tlak in temperaturo:
  modela 100.10 in 100.12: zgoraj temperaturna lestvica, spodaj lestvica za tlak
