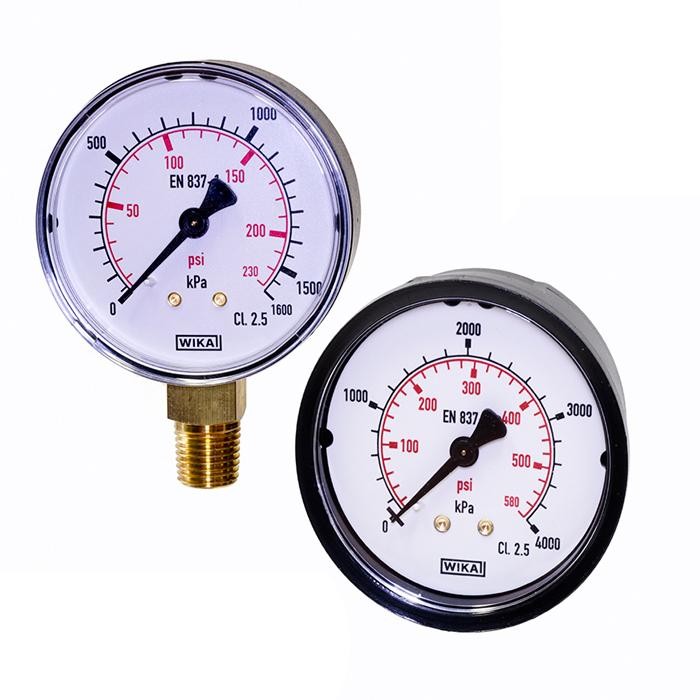

MAN-40-111.12-1/8-B-0/10bar manometer z bourdonovo cevjo, WIKA

Opis

MAN-40-111.12-1/8-B-0/10bar manometer z bourdonovo cevjo temelji na preizkušenem merilnem sistemu z Bourdonovo cevjo. Odklon Bourdonove cevi se prenaša na gibanje in prikaže.

Modularna zasnova omogoča številne kombinacije materialov ohišja, procesnih priključkov, nazivnih velikosti in merilnih območij. Zaradi velike variabilnosti je instrument primeren za uporabo v širokem spektru aplikacij v industriji.

Za montažo v krmilne plošče so lahko merilniki tlaka, odvisno od procesnega priključka, opremljeni s površinsko montažno prirobnico ali s trikotnim profilnim obročem in montažnim nosilcem.

Standardna različica modela 111 se proizvaja na sodobnih proizvodnih linijah, stroškovno optimiziranih, v količinah več milijonov instrumentov na leto.

Glavne značilnosti

• velikost: fi 40 mm
• standard: EN 837-1, ASME B40.100
• razred točnosti:
  • EN 837-1: klasa 1.6 in klasa 2.5
• ASME B40.100: razred B
• merilni element: bourdonova cev, tipa C ali vijačnega tipa
• merilno območje: 0 bar … 10 bar
• lokacija priključka: aksialno, centrično
• procesni priključek: G 1/8 B

Več tehničnih informacij si oglejte pod zavihkom Dokumentacija.

Področja uporabe, aplikacije

• za plinaste in tekoče medije, ki niso zelo viskozni ali kristalizirajoči in ne bodo napadali delov iz bakrenih zlitin.
• pnevmatika
• tehnologija ogrevanja in klimatizacije
• medicinska tehnika

Dodatne podrobnosti

Tehnični podatki

• velikost: fi 40 mm
• standard: EN 837-1, ASME B40.100
• razred točnosti:
  • EN 837-1: klasa 1.6 in klasa 2.5
  • ASME B40.100: razred B
• merilni element: bourdonova cev, tipa C ali vijačnega tipa
• merilno območje: 0 bar ... 10 bar
• lokacija priključka: aksialno, centrično
• procesni priključek: G 1/8 B
