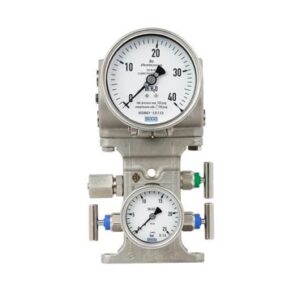

732.15.100 diferenčni manometer, Cryo merilnik, WIKA

Opis

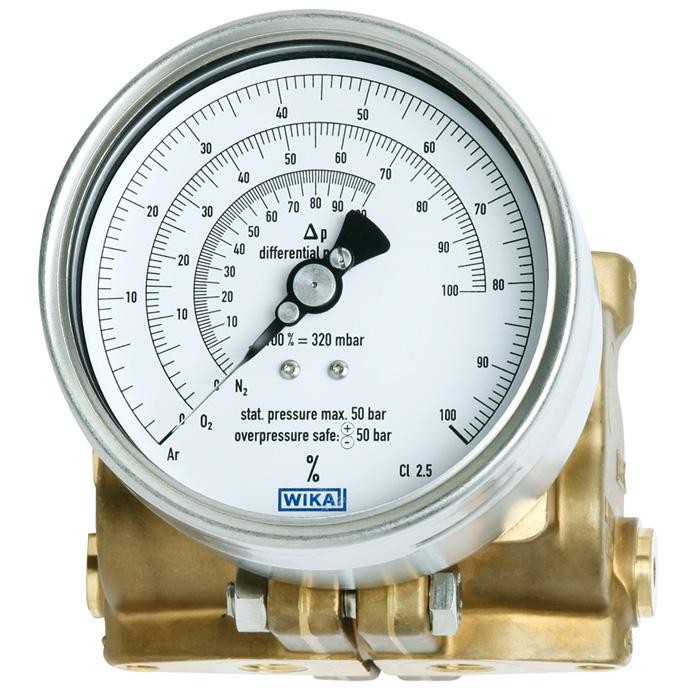

732.15.100 diferenčni manometer, Cryo merilnik se odlikuje s kompaktno in robustno zasnovo ter se uporablja predvsem za merjenje nivoja v rezervoarjih za utekočinjene pline. Z enajstimi različnimi merilnimi celicami so pokrite vse običajne velikosti rezervoarjev v kriogeniki. Zaradi velikega prekrivanja merilnih območij posameznih merilnih celic je mogoče merilnik tlaka, nameščen na rezervoar, prilagoditi za različne pline, kot so Ar, O2, N2 ali CO2, pri čemer kazalec pri polni vrednosti območja opravi celoten kotni premik 270 stopinj. Nastavitev merilnega območja je dostopna z zunanje strani in ne vpliva na ničelno točko. Mehanski prikazovalnik in opcijski električni izhodni signal se kalibrirata sočasno in preprosto.

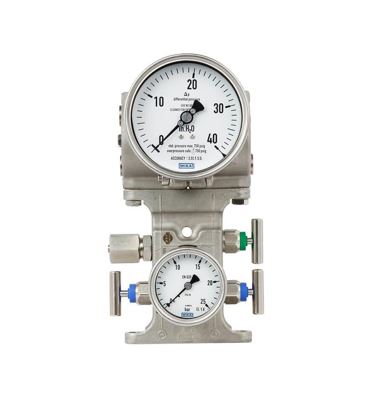

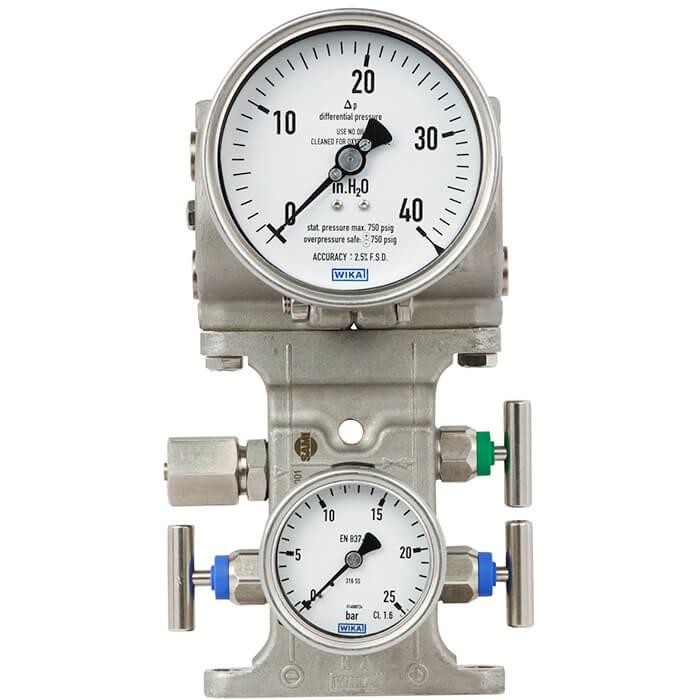

Opcijski ventilski blok za prirobnično montažo s prikazom delovnega tlaka omogoča centralno merjenje nivoja in delovnega tlaka z eno samo napravo. Prikazovalnik nivoja je lahko opremljen z dodatnim vgrajenim dvovodnim pretvornikom s signalom 4 mA … 20 mA. Stikalne kontakte za nivo in delovni tlak ter pretvornik za delovni tlak je mogoče naknadno vgraditi na mestu uporabe. Standardno osno razdaljo 37 mm med procesnima priključkoma je mogoče s pomočjo adapterjev za prirobnično montažo prilagoditi na razdaljo 31 mm ali 54 mm.

Glavne značilnosti

• merilna območja diferenčnega tlaka od 0 mbar … 80 mbar do 0 mbar … 1725 mbar
• visok delovni tlak (statični tlak) 50 bar
• odpornost proti preobremenitvi na obeh straneh do 50 bar
• zelo kompaktna izvedba
• opcijsko: kompakten ventilski blok s prikazom delovnega tlaka

Za ogled dodatnih opcij in več tehničnih lastnosti priporočamo ogled priloženih pdf. dokumentov.

Področja uporabe, aplikacije

• merjenje nivoja v zaprtih rezervoarjih, zlasti v kriotehniki
• nadzor filtrov
• nadzor in krmiljenje črpalk
• za plinaste in tekoče medije, ki niso visoko viskozni

ELPRO poimenovanje: MAN-732.15.100

Dodatne podrobnosti

Tehnični podatki

• merilna območja diferenčnega tlaka od 0 mbar … 80 mbar do 0 mbar … 1725 mbar
• visok delovni tlak (statični tlak) 50 bar
• odpornost proti preobremenitvi na obeh straneh do 50 bar
• zelo kompaktna izvedba
• opcijsko: kompakten ventilski blok s prikazom delovnega tlaka
