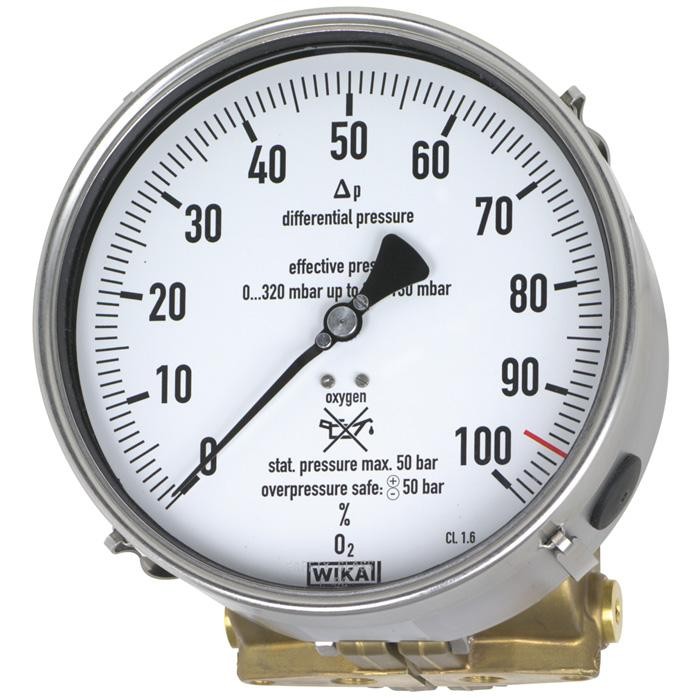

712.15.160 diferenčni manometer, Cryo merilnik WIKA

Opis

712.15.160 diferenčni manometer, Cryo merilnik WIKA se uporablja pri merjenju razlike v tlaku plinskih in tekočih medijev.

Ti visokokakovostni merilniki diferenčnega tlaka 712.15.160 odlikujejo kompaktna in robustna zasnova in se uporabljajo predvsem za merjenje nivoja na rezervoarjih za tekoči plin.

S 6 različnimi merilnimi celicami so zajete vse običajne velikosti rezervoarjev v kriotehnologiji. Veliko prekrivanje merilnih območij merilnih celic omogoča nastavitev za vrste plinov, kot so Ar, O2, N2 ali CO2 v celotni skali z 270 kotnimi stopinjami. Nastavitev razpona je dostopna od zunaj in ne vpliva na ničelno točko.

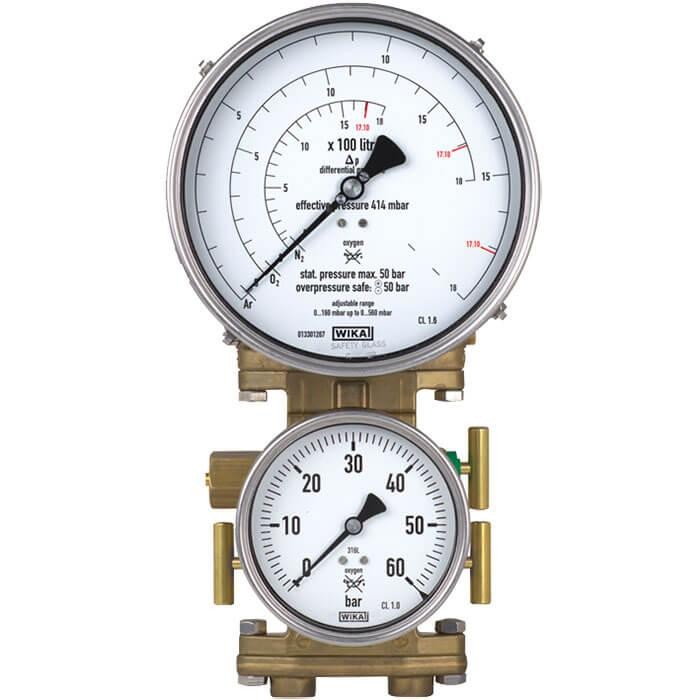

Mehanski zaslon in vgrajeni oddajnik z izhodnim signalom 4 … 20 mA (neobvezno) sta umerjena sočasno in enostavno. Izbirni razdelilnik ventila za prirobnico omogoča centralno merjenje nivoja in prikaz delovnega tlaka v enem instrumentu.
Na kraju je mogoče naknadno vgraditi stikalne kontakte za nivo in delovni tlak ter oddajnik za delovni tlak.

Standardno sredinsko razdaljo 37 mm med procesnimi priključki lahko prilagodimo na sredinsko razdaljo po meri 31 mm ali 54 mm z adapterji za pritrditev na prirobnico.

Značilnosti 712.15.160

• nominalna velikost v mm: 160
• razred točnosti: 2.5; z izbiro: 1.6, 1.0
• razpon lestvice:
  • Merilna celica 140 mbar: Območje nastavitve 0… 40 mbar do 0… 140 mbar
  • Merilna celica 280 mbar: Območje nastavitve 0… 80 mbar do 0… 280 mbar
  • Merilna celica 560 mbar: Območje nastavitve 0… 160 mbar do 0… 560 mbar
  • Merilna celica 1.130 mbar: Območje nastavitve 0… 320 mbar do 0… 1.130 mbar
  • Merilna celica 2.300 mbar: Območje nastavitve 0… 650 mbar na 0… 2.300 mbar
  • Merilna celica 4.000 mbar: Območje nastavitve 0… 1.150 mbar na 0… 4.000 mbar
• Lestvica:
  • Enotna lestvica
  • Možnost:
    • Individualna zasnova
• Nastavitev ničelne točke: s pomočjo nastavljivega kazalca
• Varnost pred preobremenitvijo in maks. delovni tlak (statični tlak): Obe strani maks. 50 barov
• Mesto priključka: spodnji nosilec (radialni)
• Procesna povezava:
  • 2 x G ¼, ženska, sredinska razdalja 37 mm
  • 2 x ¼ NPT, ženska, sredinska razdalja 37 mm
  • drugi na zahtevo
  • Možnost:
    • Adapter za procesno povezavo, glejte stran 6 v tehničnem listu
• Navlaženi materiali:
  • Merilne prirobnice celic
    • Model 712.15: Bakrova zlitina CW614N (CuZn39Pb3)
  • Kompresijska vzmet:
    • nerjaveče jeklo 1.4310
  • Ločilna membrana:
    • NBR
  • Deli menjalnika:
    • Nerjaveče jeklo 1.4301 in 1.4305
• Nevlaženi materiali
  • Ohišje iz nerjavečega jekla
  • Bajonetni obroč iz nerjavečega jekla
  • Gibanje: Nerjaveče jeklo
  • Številčnica iz aluminija, bela
  • Kazalec: Nastavljiv kazalec, črn aluminij
  • Okno: polikarbonat (PC)
  • Zaščita pred vdorom po IEC / EN 60529 IP65
  • Montaža: po pritrjenih simbolih ⊕ visok tlak, ⊖ nizek tlak

Za ogled dodatnih opcij in več tehničnih lastnosti priporočamo ogled priloženih pdf. dokumentov pod razdelkom Dokumentacija.

Področja uporabe, aplikacije

• nadzor filtra
• nadzor in nadzor črpalke
• meritve nivoja v zaprtih rezervoarjih, zlasti v kriotehnologiji
• za plinasta in tekoča sredstva, ki niso visoko viskozna ali kristalizirajo in nimajo suspendirane trdne snovi

ELPRO poimenovanje: MAN-712.15.160
