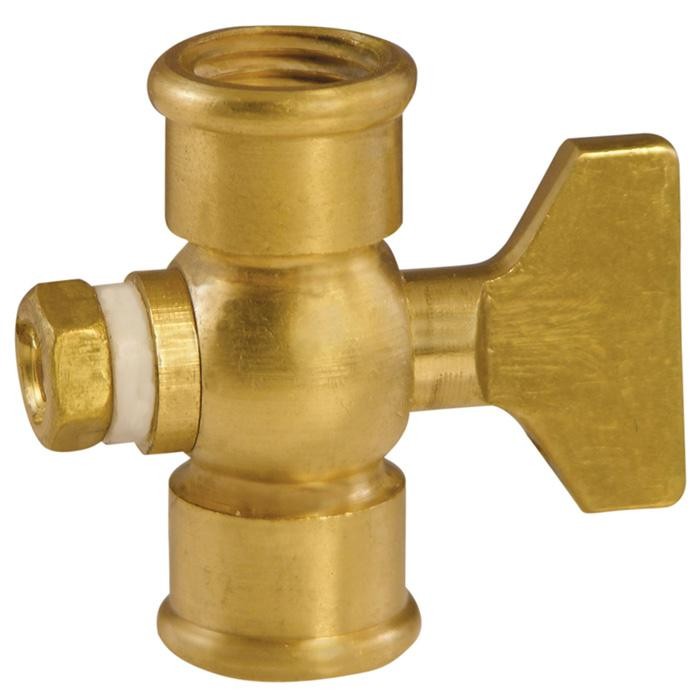

910.10 pipa za manometer, WIKA

Opis

910.10 pipa za manometer WIKA omogoča, da glede na položaj ročice priključeni manometer odzračimo (položaj za odzračevanje) oziroma ga preklopimo v stanje brez tlaka, da merilnik tlaka izpostavimo tlaku (obratovalni položaj) ali pa omogočimo izpust medija (položaj za izpihovanje). Za tlake, ki presegajo vrednosti v tehničnem listu, je treba uporabiti ventil za manometer.

Izvedba s priključkom za preverjanje

Pipe za manometre s priključkom za preverjanje so namenjene hkratni priključitvi obratovalnega merilnika tlaka in manometra za preverjanje na tlačni cevovod.

Pri tej izvedbi pike se tretji vod, ki pri standardni izvedbi vodi v okolico, uporablja kot priključek za manometer za preverjanje. Četrti položaj ročice omogoča hkratno priključitev obratovalnega merilnika tlaka in manometra za preverjanje na tlačni cevovod.

Glavne značilnosti

• izvedba po standardih DIN 16261, DIN 16262 in DIN 16263
• nazivni tlaki do 25 barov
• delovna temperatura do 50 °C

Uporaba

• zaporna naprava za manometre, za merjenje tekočin, plinov in par

Dodatne podrobnosti

Tehnični podatki

• izvedba po standardih DIN 16261, DIN 16262 in DIN 16263
• nazivni tlaki do 25 barov
• delovna temperatura do 50 °C
